ตู้แบตเตอรี่กลางแจ้งซีรีส์ Deye GE-F128/F240/F256: คู่มือ C&I ESS เรือ

มาตรฐานใหม่สำหรับการจัดเก็บพลังงานเชิงพาณิชย์และอุตสาหกรรมขนาดเล็ก

พื้นที่เชิงพาณิชย์และอุตสาหกรรมส่วนใหญ่ไม่จำเป็นต้องมีลานแบตเตอรี่ขนาดเมกะวัตต์ โรงงานที่มีการโกนขนสูงสุด ห้างสรรพสินค้าที่ชดเชยค่าใช้จ่ายความต้องการ หรือฟาร์มที่รองรับโหลดที่สำคัญ โดยทั่วไปแล้วต้องการพลังงานระหว่าง 100kWh ถึง 300kWh ซึ่งเพียงพอที่จะมีความสำคัญ ไม่เพียงพอที่จะปรับระบบตู้คอนเทนเนอร์ระบายความร้อนด้วยของเหลวด้วยทีมงานซ่อมบำรุงของตัวเอง ช่องว่างนั้นตรงกับที่ ตู้แบตเตอรี่กลางแจ้งซีรีส์ Deye GE-F128/F240/F256 อยู่ในตำแหน่งที่เป็นส่วนหนึ่งของครอบครัวที่กว้างขึ้นของ โซลูชัน C&I ESS ขนาดเล็ก .

สร้างขึ้นโดยใช้เซลล์ลิเธียมเหล็กฟอสเฟตขนาด 314Ah และจับคู่กับอินเวอร์เตอร์ไฮบริดขนาด 30–125kW ของ Deye หรือยูนิต PCS แบบแยกส่วน ซีรีส์ GE-F บีบอัดสถาปัตยกรรมความปลอดภัยหกมิติเต็มรูปแบบ การระบายความร้อนด้วยอากาศอัจฉริยะ และการขยายแบบขนานสูงสุด 10 ยูนิตในตู้ที่ติดตั้งโดยไม่ต้องเจาะผนังหรืองานโครงสร้างที่รับน้ำหนัก

สามตู้ หนึ่งแพลตฟอร์ม

ซีรีส์นี้ครอบคลุมตู้จริงสามขนาด โดยแต่ละตู้มีการกำหนดค่าพลังงานหลายแบบที่สร้างจากโมดูลแบตเตอรี่ 16.08kWh เดียวกัน:

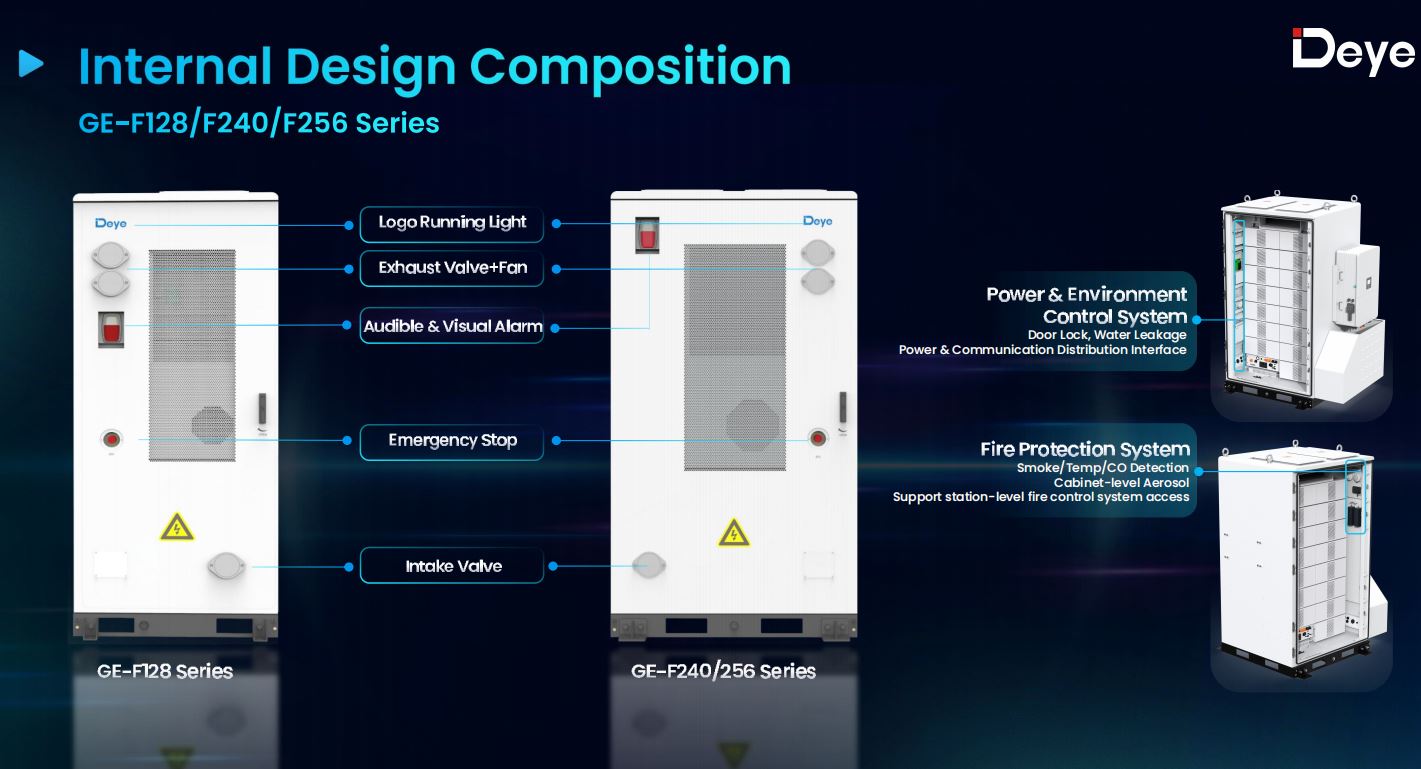

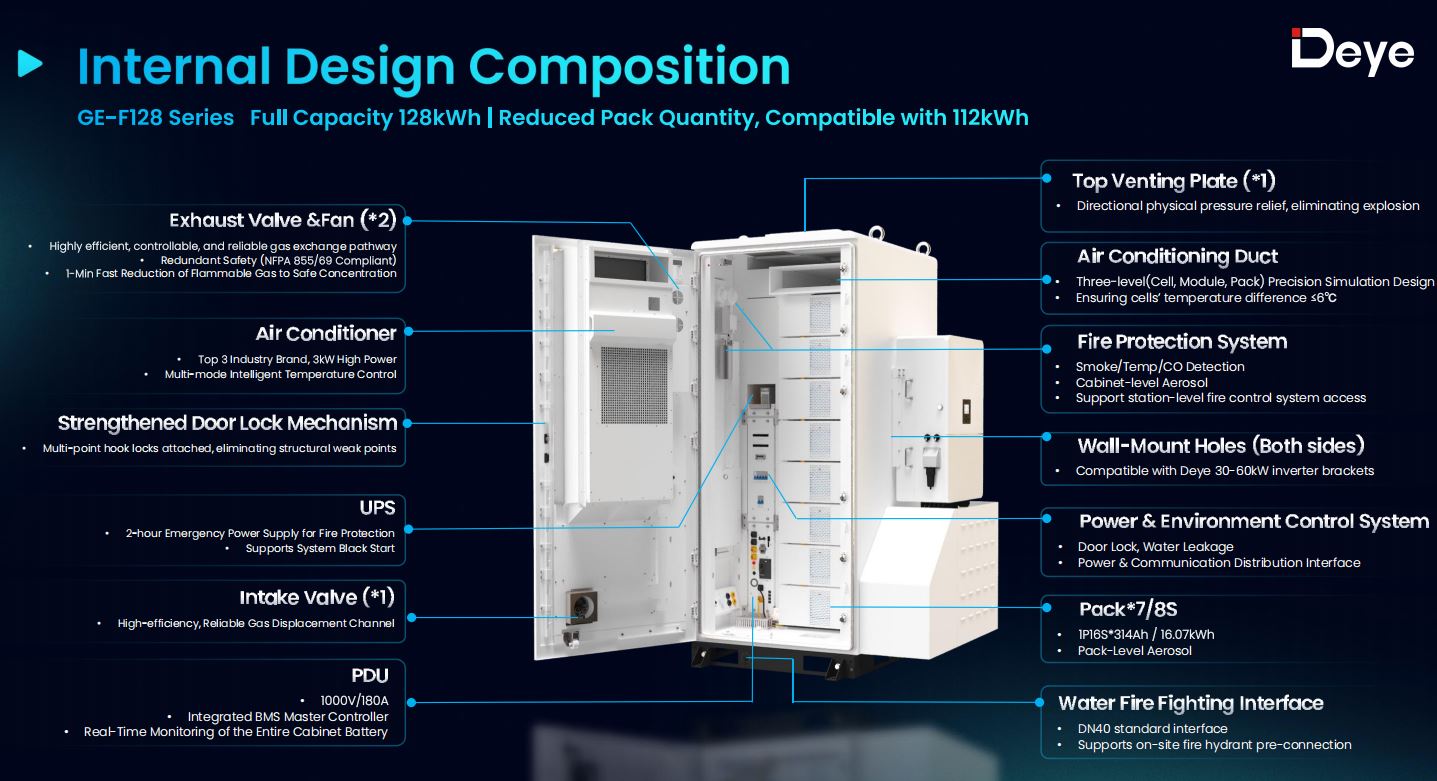

• ซีรีย์ GE-F128 — ที่ ตู้แบตเตอรี่กลางแจ้ง GE-F112/128 , 112.4kWh และ 128.5kWh, 7 หรือ 8 โมดูล

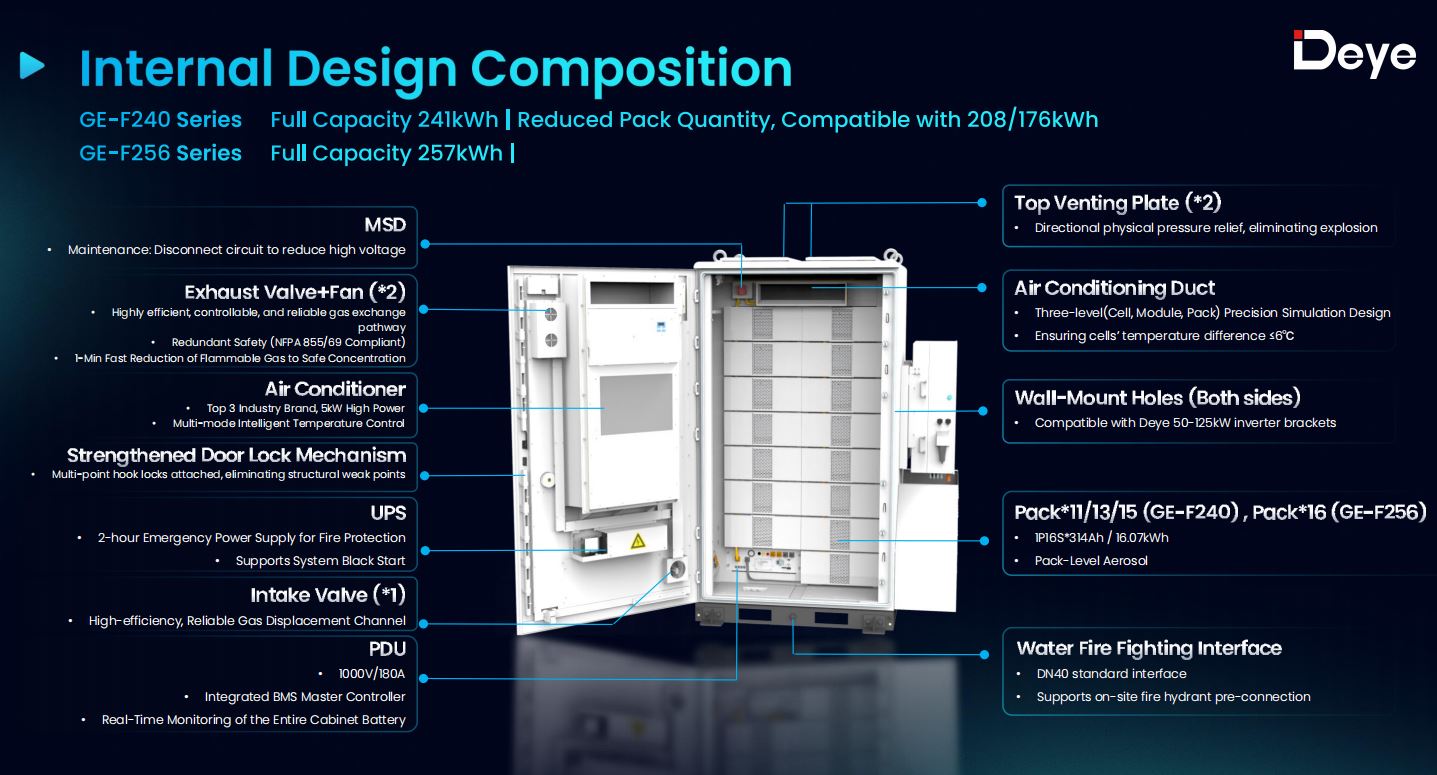

• GE-F240 ซีรี่ส์ (GE-F176 / GE-F208 / GE-F240) — ส่วนหนึ่งของ ชุดตู้แบตเตอรี่กลางแจ้ง GE-F240/256 , 176.84kWh ถึง 241.15kWh, 11 ถึง 15 โมดูล
• GE-F256 ซีรี่ส์ — ภายในแพลตฟอร์ม GE-F240/256, 257.23kWh, 16 โมดูลเช่นกัน

ทุกตัวแปรใช้เซลล์พื้นฐานร่วมกัน — แพ็ค 1P16S 314Ah LFP ที่ระดับ 51.2V — ซึ่งช่วยให้ระบบนิเวศของอุปกรณ์เสริม โปรโตคอลการสื่อสาร และระบบความปลอดภัยมีความสอดคล้องกันในกลุ่มผลิตภัณฑ์ทั้งหมด แรงดันไฟฟ้าในการทำงานมีตั้งแต่ 280V ในการกำหนดค่าที่เล็กที่สุดจนถึง 934.4V บน GE-F256 และทุกตู้รองรับกระแสประจุ/คายประจุสูงสุด 180A โดยมีจุดสูงสุดที่ 285A เป็นเวลา 15 วินาที

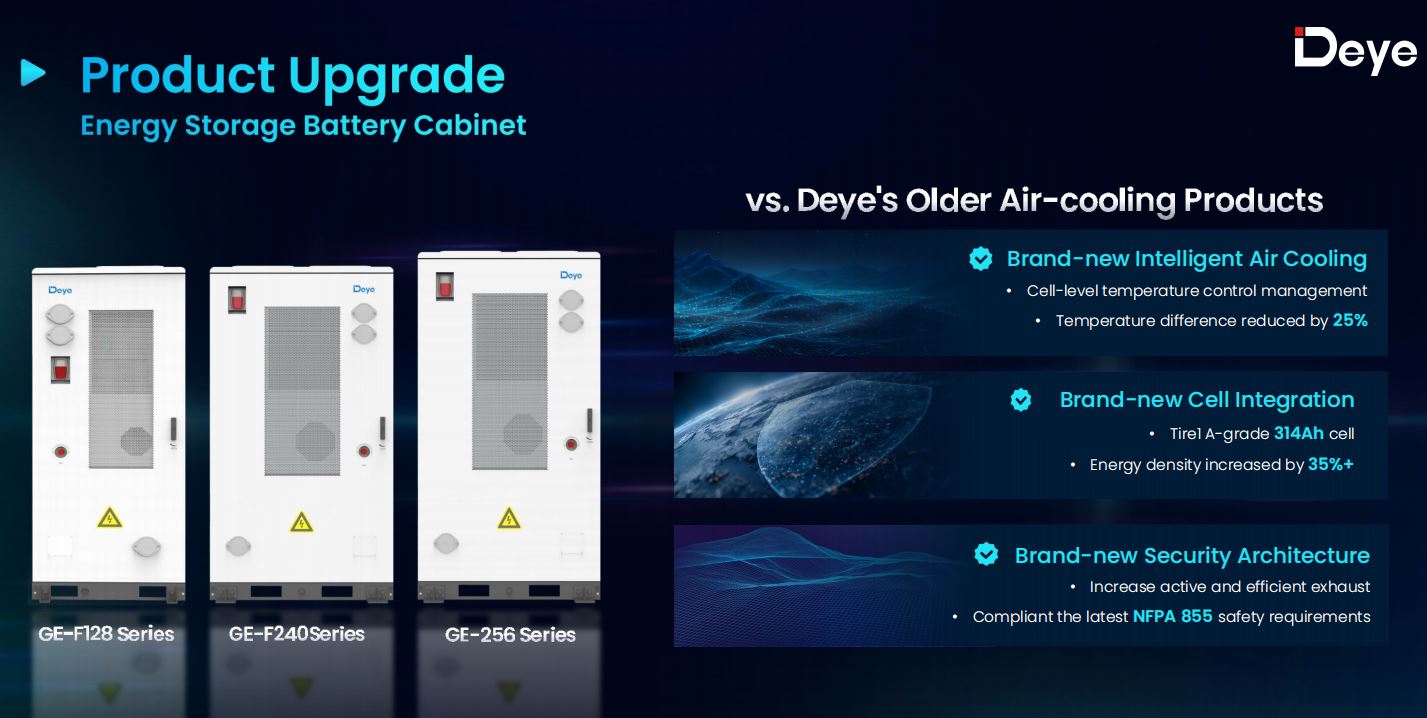

เหตุใดเซลล์ 314Ah จึงเปลี่ยนเศรษฐศาสตร์

การย้ายจากเซลล์ 100Ah รุ่นก่อนหน้าไปเป็นเซลล์ 314Ah ไม่ใช่แค่การเพิ่มความจุเท่านั้น เซลล์ที่น้อยลงและใหญ่ขึ้นหมายถึงการเชื่อมต่อในระดับแพ็คน้อยลง จุดที่อาจเกิดความล้มเหลวน้อยลง และชุดสายไฟภายในที่เรียบง่ายขึ้น ซึ่งเป็นส่วนสำคัญที่ทำให้ต้นทุนราคาต่อหน่วยในซีรีส์ GE-F128 ลดลงประมาณ 25% เมื่อเทียบกับตู้ระบายความร้อนด้วยอากาศรุ่นเก่าของ Deye และประมาณ 15% บนแพลตฟอร์ม GE-F240/256 ที่ใหญ่กว่า

วงจรชีวิตยังดีขึ้นอย่างมีความหมาย เซลล์ 314Ah ได้รับการจัดอันดับสำหรับ 8,000 รอบที่ 0.5C และ 25°C อายุการใช้งานลดลงถึง 70% เพิ่มขึ้นจาก 6,000 รอบในเซลล์รุ่นก่อนหน้า โดยไม่มีการลดพิกัดที่ 45°C และความแตกต่างของอุณหภูมิระหว่างเซลล์ต่อเซลล์อยู่ที่ภายใน 6°C — การกระจายที่เข้มงวดกว่า 25% เมื่อเทียบกับการออกแบบรุ่นเก่าที่มีการจัดการ

ความปลอดภัยหกมิติ: D1 ถึง D6

ตู้แบตเตอรี่ที่อยู่กลางแจ้งติดกับท่าขนสินค้าหรือผนังโรงงานไม่เหมาะกับห้องกันไฟโดยเฉพาะ ดังนั้นการออกแบบด้านความปลอดภัยจึงต้องทำงานมากกว่านี้ด้วยตัวเอง Deye จัดโครงสร้างสิ่งนี้ออกเป็นหกชั้น โดยแต่ละชั้นจะจัดการกับโหมดความล้มเหลวที่แตกต่างกัน:

1. D1 — การแยกทางไฟฟ้า ป้องกันการแพร่กระจายข้อผิดพลาดระหว่างแพ็ค
2. D2 — ฉนวนกันความร้อนทางกายภาพ/ความร้อน ระหว่างเซลล์และโมดูล
3. D3 — การระบายอากาศแบบแอคทีฟ , เคลียร์ก๊าซไวไฟให้มีความเข้มข้นที่ปลอดภัยภายในหนึ่งนาที
4. D4 — การบรรเทาการระเบิดในทิศทาง ผ่านแผ่นระบายอากาศที่อยู่ด้านบน
5. D5 — การปราบปรามละอองลอย ทั้งในระดับแพ็คและตู้
6. D6 — ส่วนต่อประสานการดับเพลิงทางน้ำ ซึ่งเป็นการเชื่อมต่อมาตรฐาน DN40 สำหรับการเชื่อมต่อหัวจ่ายน้ำล่วงหน้าที่ไซต์งาน

รายละเอียดหนึ่งที่ควรค่าแก่การรายงานสำหรับทุกคนที่เปรียบเทียบแผ่นข้อมูลจำเพาะ: มีการระบายอากาศด้วยการระเบิด ด้านบน ของตู้แทนที่จะอยู่ด้านหลัง นั่นสำคัญในการติดตั้งแบบหันหลังชนกันหรือแบบเคียงข้างกัน โดยที่แผงระบายอากาศที่ติดตั้งด้านหลังอาจถูกปิดกั้นหรือจำเป็นต้องมีพื้นที่ว่างเพิ่มเติมในพื้นที่ไซต์งาน นอกจากนี้ ตู้ยังติดตั้งแหล่งจ่ายไฟฉุกเฉินที่ได้รับการสนับสนุนจาก UPS เป็นเวลา 2 ชั่วโมง ดังนั้นระบบป้องกันอัคคีภัยจึงทำงานต่อไปแม้ว่าการป้อนพลังงานหลักจะถูกขัดจังหวะ และเป็นไปตามมาตรฐาน NFPA 855, NFPA 68/69 และ UL9540A

การระบายความร้อนด้วยอากาศอัจฉริยะโดยไม่มีการลงโทษ

การระบายความร้อนด้วยอากาศมีชื่อเสียงในการดิ้นรนในสภาพอากาศร้อน ซึ่งมักเป็นที่มาของข้อโต้แย้ง "การระบายความร้อนด้วยของเหลวสำหรับสิ่งที่ร้ายแรงเท่านั้น" ซีรีส์ GE-F ตอกย้ำสิ่งนั้นด้วยท่อเครื่องปรับอากาศจำลองที่มีความแม่นยำสามระดับ (เซลล์ โมดูล แพ็ค) ซึ่งขับเคลื่อนโดยเครื่องปรับอากาศแบรนด์อุตสาหกรรมชั้นนำที่มีพิกัด 3kW บน GE-F128 และ 5kW บน GE-F240/256

ผลลัพธ์ก็คือ ไม่มีการลดทอนอุณหภูมิสูงสุด 45°C อุณหภูมิโดยรอบ - เกณฑ์ที่คู่แข่งระบายความร้อนด้วยอากาศส่วนใหญ่ไม่สามารถเข้าถึงได้หรือเพียงกระจายอุณหภูมิของเซลล์ให้กว้างขึ้นเท่านั้น ข้อมูลการเปรียบเทียบของ Deye เองทำให้ตู้ระบายความร้อนด้วยอากาศของคู่แข่งหลายรายอยู่ที่ 40°C ก่อนที่จะลดพิกัดลง โดยมีความแตกต่างของอุณหภูมิอยู่ที่ 8–10°C เทียบกับซีรีส์ GE-F ที่ 6°C สำหรับการติดตั้งบนชั้นดาดฟ้าหรือท่าขนถ่ายสินค้าในยุโรปตอนใต้หรือตะวันออกกลางในช่วงฤดูร้อน ช่องว่างดังกล่าวคือความแตกต่างระหว่างเอาต์พุตเต็มพิกัดและระบบที่ควบคุมปริมาณอย่างเงียบ ๆ ในช่วงบ่าย

การจับคู่ตู้กับหน่วยจ่ายไฟ

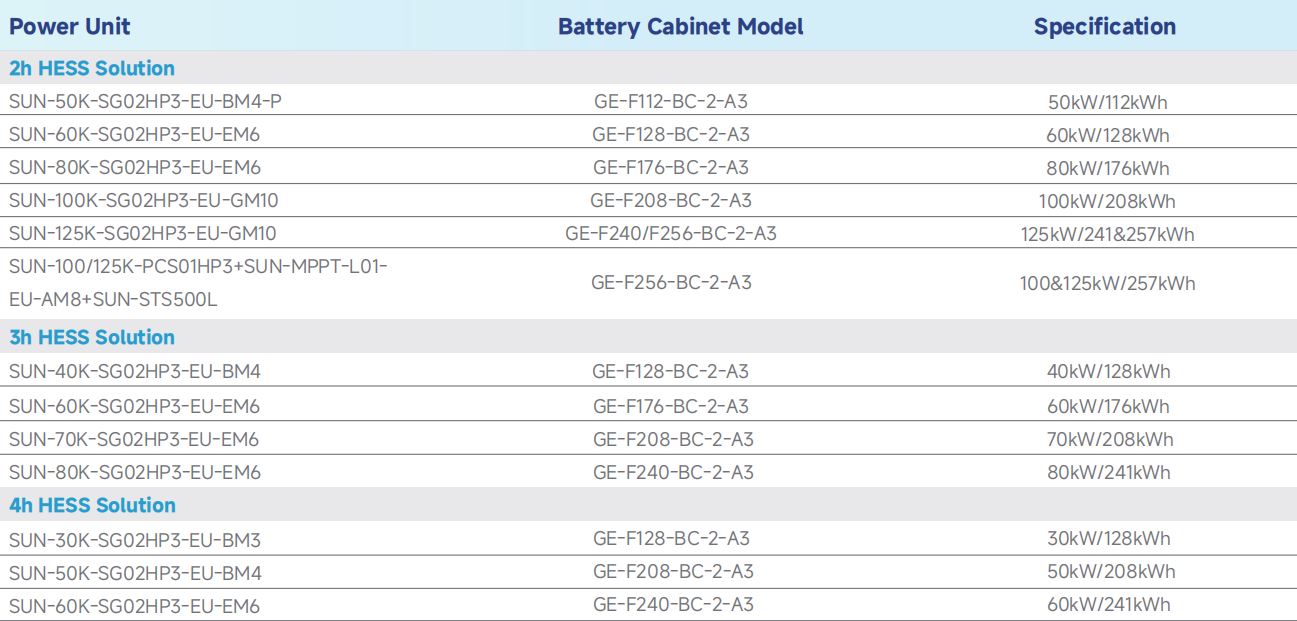

ซีรีส์ GE-F ไม่ได้จำหน่ายเป็นชุดรวมแบบตายตัว แต่เป็นเมนู ขึ้นอยู่กับระยะเวลาการคายประจุที่ต้องการ (2 ชม./3 ชม./4 ชม.) และกำลังทั้งหมด ตู้เดียวกันสามารถจับคู่กับอุปกรณ์ที่แตกต่างกันได้ อินเวอร์เตอร์ไฮบริดแรงดันสูงสามเฟส Deye หรือสำหรับ GE-F240/256 ที่ใหญ่กว่าที่มีสแต็ก PCS MPPT STS แบบโมดูลาร์:

• ซีรีย์ GE-F128 จับคู่กับอินเวอร์เตอร์ไฮบริดขนาด 30–60kW
• GE-F240/256 ซีรี่ส์ จับคู่กับอินเวอร์เตอร์ไฮบริดขนาด 50–125kW หรือกับระบบแปลงพลังงานแบบโมดูลาร์ SUN-100K/125K-PCS01HP3

ตัวเดียว อินเวอร์เตอร์ไฮบริด 3 เฟส SUN-60K จับคู่กับก ตู้แบตเตอรี่กลางแจ้ง GE-F128 ตัวอย่างเช่น ให้ระบบ 60kW/128kWh 2 ชั่วโมง สลับไปใช้ยูนิต SUN-30K โดยเทียบกับตู้เดียวกัน และจะกลายเป็นการกำหนดค่า 30kW/128kWh เป็นเวลา 4 ชั่วโมง — ฮาร์ดแวร์แบตเตอรี่เดียวกัน รอบการทำงานที่แตกต่างกัน เลือกโดยจับคู่กระแสไฟที่กำหนดของอินเวอร์เตอร์กับหน้าต่างคายประจุที่ต้องการเท่านั้น

ขยายขนาดผ่านตู้เดียว

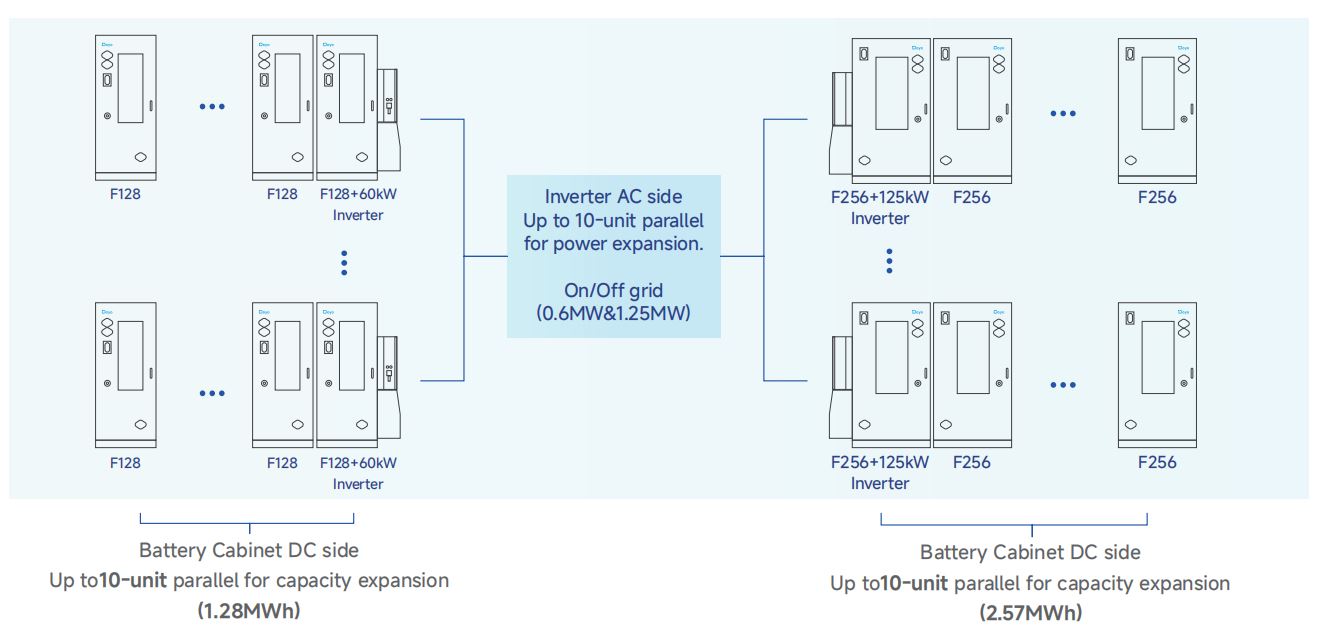

ตัวเดียว GE-F256 cabinet tops out around 257kWh, but most C&I projects grow over time, or start larger than one cabinet can cover. On the DC side, up to สามารถวางขนานตู้ได้ 10 ตู้ ต่อสแต็ก ซึ่งนำซีรีส์ GE-F128 ไปที่ 1.28MWh และซีรีส์ GE-F240/256 เป็น 2.41–2.57MWh ซึ่งเพียงพอที่จะเชื่อมต่อเข้าสู่อาณาเขตที่ครอบคลุมโดย Deye's โดยเฉพาะ ระบบ BESS ขนาดใหญ่ สำหรับโครงการที่เติบโตเร็วกว่าแนวทางตู้แบบโมดูลาร์โดยสิ้นเชิง ในด้านไฟฟ้ากระแสสลับ อินเวอร์เตอร์ซีรีส์ HP3 ของ Deye รองรับการขนานสูงสุด 10 ยูนิต โดยผลักดันกำลังการผลิตไฟฟ้าเปิด/ปิดกริดเป็น 0.6MW หรือ 1.25MW ขึ้นอยู่กับรุ่นอินเวอร์เตอร์

การออกแบบอินเวอร์เตอร์ยังรองรับอินพุตแบตเตอรี่อิสระสองตัว ซึ่งหมายความว่าตู้ที่มีข้อกำหนดที่แตกต่างกัน เช่น GE-F128 ที่มีอยู่ควบคู่ไปกับ GE-F240 ที่เพิ่มเข้ามาใหม่ สามารถอยู่บนหน่วยพลังงานเดียวกัน แทนที่จะบังคับให้เปลี่ยนยานพาหนะทั้งหมดเมื่อความจุจำเป็นต้องเปลี่ยนแปลง

การติดตั้งและการจัดการระยะไกล

การเตรียมสถานที่คือจุดที่ต้นทุนการติดตั้งทั้งหมดของระบบแบตเตอรี่ซ่อนอยู่จริงๆ เช่น แผ่นคอนกรีต การเสริมแรงผนัง ฉากยึดแบบสั่งทำ ผนังด้านนอกของตู้ GE-F มีตำแหน่งติดตั้งอินเวอร์เตอร์ที่กำหนดไว้ล่วงหน้าทั้งสองด้าน ดังนั้นฉากยึดอินเวอร์เตอร์จึงติดเข้ากับตู้โดยตรง แทนที่จะต้องสำรวจติดผนังแยกต่างหาก Deye นำเสนอวิธีการยกสามวิธี ขึ้นอยู่กับน้ำหนักของอินเวอร์เตอร์และการเข้าถึงสถานที่: การยกเครน/รถยกสำหรับหน่วย 100–125kW (~150 กก.) รอกโซ่แบบธรรมดาสำหรับหน่วย 60–125kW และการยกแบบแมนนวลสำหรับหน่วย 30–50kW (~80 กก.)

เมื่อเปิดใช้งานแล้ว ระบบจะได้รับการจัดการทั้งภายในเครื่องผ่าน Bluetooth/USB หรือระยะไกลผ่านแพลตฟอร์ม Deye Cloud ซึ่งจัดการการอัพเกรดเฟิร์มแวร์ การกำหนดค่าธรรมเนียม/จำหน่ายตามอัตราภาษีแบบไดนามิก และการตรวจสอบแบบเรียลไทม์ในกว่า 30 ภาษา

ตำแหน่งที่ซีรีส์ GE-F เหมาะกับ

สิ่งเหล่านี้ไม่ได้มุ่งเป้าไปที่การจัดเก็บข้อมูลระดับสาธารณูปโภค — Deye แสดงให้เห็นอย่างชัดเจนว่าการระบายความร้อนด้วยของเหลวยังคงทำงานได้ดีกว่าประมาณ 300kWh หรือในการใช้งานที่มีอัตรา C สูง เป้าหมายของซีรีส์ GE-F128/F240/F256 คือพื้นที่ด้านล่าง: โรงงาน ห้างสรรพสินค้า ฟาร์ม และไมโครกริดนอกกริดบนเกาะที่ใช้ PV-BESS, PV-BESS-ดีเซล หรือการกำหนดค่า BESS แบบตรง โดยที่ระบบตู้คอนเทนเนอร์แบบวอล์กอินแบบเต็มอาจสิ้นเปลืองพลังงานมากเกินไป แต่แบตเตอรี่สำหรับที่อยู่อาศัยจะไม่ครอบคลุมโหลด สำหรับการเปรียบเทียบ โครงการที่ต้องการแพ็คเกจเต็มรูปแบบมากกว่าแนวทางแบบโมดูลาร์สามารถดูที่ Deye's ได้ ระบบจัดเก็บพลังงานแบตเตอรี่สำหรับโครงการ C&I หรือสำหรับไซต์ตู้เดี่ยวขนาดเล็ก อินเวอร์เตอร์จัดเก็บพลังงานไฮบริดแบบออลอินวัน .

สำหรับผู้ติดตั้งหรือผู้วางระบบที่ประเมินโครงการ C&I ขนาด 100–300kWh คำถามเชิงปฏิบัติจะมาจากอุณหภูมิแวดล้อมที่คาดหวัง ระยะเวลาการปล่อยก๊าซที่ต้องการ และไซต์งานมีแนวโน้มที่จะขยายในภายหลังหรือไม่ ซีรีส์ GE-F ตอบโจทย์ทั้งสามแบบโดยไม่ต้องบังคับให้ต้องเลือกระหว่างกัน — การระบายความร้อนด้วยอากาศโดยไม่ลดอุณหภูมิสูงสุด 45°C ระยะเวลาที่กำหนดโดยการเลือกอินเวอร์เตอร์มากกว่าการกำหนดค่าฮาร์ดแวร์คงที่ และเส้นทางการขยายแบบขนานที่สร้างขึ้นตั้งแต่วันแรก
