Deye SG06LP1 กับ SG05LP1: การเปรียบเทียบอินเวอร์เตอร์ไฮบริดเฟสเดียว

อะไรทำให้ซีรีส์ SG06LP1 แตกต่าง

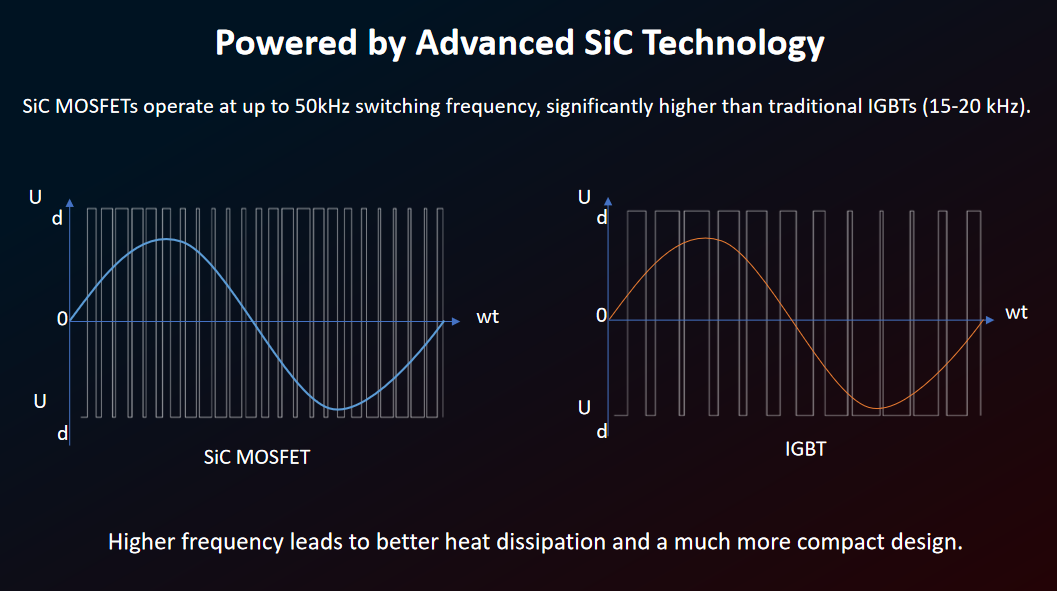

ขนาดของอินเวอร์เตอร์ไฮบริดเฟสเดียวถูกกำหนดโดยความร้อนที่ส่วนประกอบสวิตชิ่งสามารถระบายได้ ซีรีส์ SG06LP1 ของ Deye เปลี่ยนแปลงสมการดังกล่าวโดยการแทนที่ IGBT แบบดั้งเดิมด้วย MOSFET ซิลิคอนคาร์ไบด์ (SiC) ซึ่งจะเปลี่ยนได้สูงสุด 50กิโลเฮิร์ตซ์ เมื่อเปรียบเทียบกับการออกแบบที่ใช้ IGBT โดยทั่วไปที่ 15-20kHz

ความถี่ในการสลับที่สูงขึ้นหมายถึงส่วนประกอบการกรองภายในของอินเวอร์เตอร์ — ตัวเหนี่ยวนำและตัวเก็บประจุ — สามารถหดตัวได้อย่างมากในขณะที่ยังคงสร้างรูปคลื่นเอาท์พุตที่สะอาด ความร้อนที่เกิดขึ้นต่อรอบน้อยลงยังช่วยลดขนาดของฮีทซิงค์ที่จำเป็นในการทำให้เครื่องเย็นอีกด้วย

ผลลัพธ์ในทางปฏิบัติจะปรากฏบนแผ่นข้อมูลจำเพาะโดยตรง: อินเวอร์เตอร์พลังงานแสงอาทิตย์ไฮบริดแรงดันต่ำเฟสเดียว ที่สร้างขึ้นบนแพลตฟอร์ม SiC นี้ ให้ประสิทธิภาพที่สูงขึ้นประมาณ 0.6% ในขณะที่ลดน้ำหนักได้มากถึง 42% จากพิกัดพลังงานที่เทียบเคียงได้

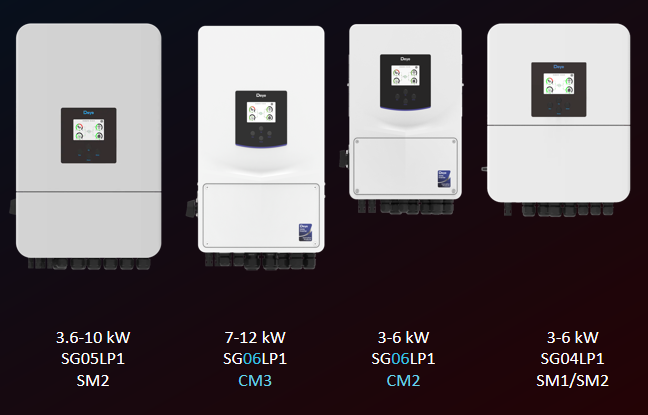

ผู้เล่นตัวจริงทั้งหมดโดยสรุป

ซีรีส์ SG06LP1 แบ่งออกเป็นสองพาวเวอร์แบนด์ รุ่น 3-6kW (SG06LP1-CM2) กำหนดเป้าหมายการติดตั้งในที่พักอาศัยขนาดเล็ก ในขณะที่รุ่น 7-12kW (SG06LP1-CM3) ครอบคลุมบ้านขนาดใหญ่หรือพื้นที่เชิงพาณิชย์ขนาดเล็ก ทั้งสองรุ่นอยู่เคียงข้างซีรีส์ SG05LP1 รุ่นก่อนหน้านี้ ซึ่งยังคงมีจำหน่ายในช่วง 3.6-10kW และซีรีส์ SG04LP1 ที่ระดับเริ่มต้น 3-6kW

แบบแผนการตั้งชื่อมีความสำคัญที่นี่ CM2 และ CM3 กำหนดบอร์ดควบคุมที่ใช้ SiC ใหม่ ในขณะที่ SM1/SM2 ถือเป็นแพลตฟอร์ม IGBT รุ่นเก่าที่ยังคงจำหน่ายภายใต้ป้าย SG04LP1 และ SG05LP1 การรู้ว่าคุณกำลังดูส่วนต่อท้ายใดจะบอกคุณได้ว่าคุณกำลังซื้ออุปกรณ์อิเล็กทรอนิกส์ภายในรุ่นใด

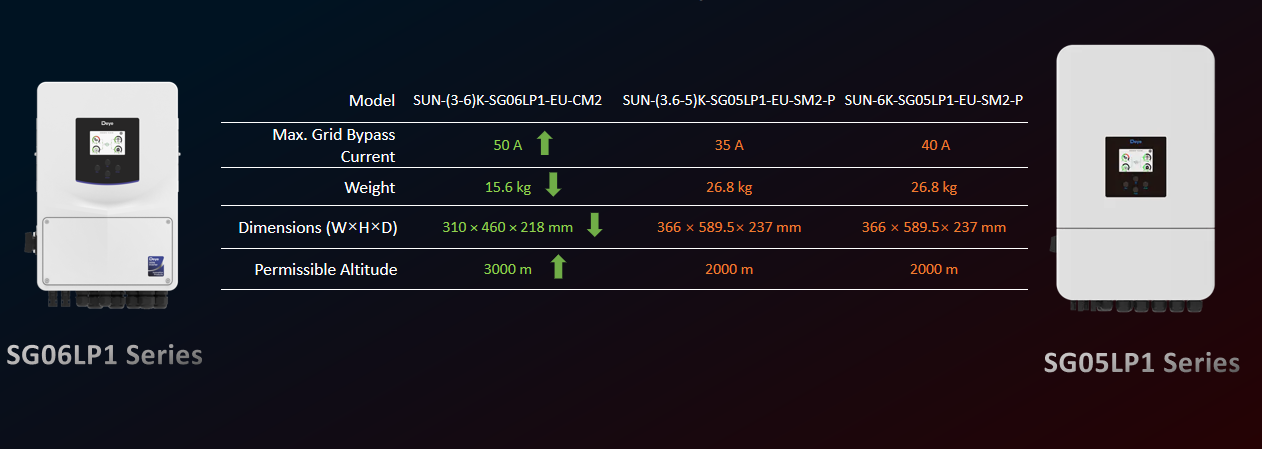

รุ่น 3-6kW: SG06LP1-CM2 กับ SG05LP1-SM2

ในระดับพลังงานระดับเริ่มต้น ช่องว่างระหว่างรุ่นจะมีมากที่สุดในขนาดทางกายภาพ SUN-(3-6)K-SG06LP1-EU-CM2 มีน้ำหนัก 15.6กก เทียบกับ 26.8 กก. สำหรับรุ่น SG05LP1-SM2-P ทั้งสองรุ่น — ส่วนต่างมากกว่า 11 กก. ในหน่วยที่ทำงานเดียวกัน

ขนาดเป็นไปตามรูปแบบเดียวกัน: 310×460×218 มม. สำหรับ CM2 เทียบกับ 366×589.5×237 มม. สำหรับรุ่น SM2-P นั่นเป็นพื้นที่ขนาดเล็กลงอย่างเห็นได้ชัดสำหรับการติดตั้งแบบติดผนังซึ่งพื้นที่ตู้หรือห้องอเนกประสงค์คับแคบ

ตัวเลขอีกสองตัวทำให้โมเดลเหล่านี้มีขนาดเกินขนาด กระแสไฟบายพาสกริดสูงสุดบน CM2 อยู่ที่ 50A ซึ่งเหนือกว่า 35A (รุ่น 3.6-5K) และ 40A (รุ่น 6K) บนยูนิต SM2-P ซึ่งเกี่ยวข้องกับการติดตั้งที่คาดหวังโหลดการส่งผ่านของกริดที่สูงขึ้น ระดับความสูงที่อนุญาตยังเพิ่มขึ้นจาก 2,000 ม. เป็น 3000ม ซึ่งสำคัญสำหรับไซต์บนภูเขาหรือพื้นที่สูงซึ่งการลดพิกัดกลายเป็นข้อจำกัดในการออกแบบที่แท้จริง

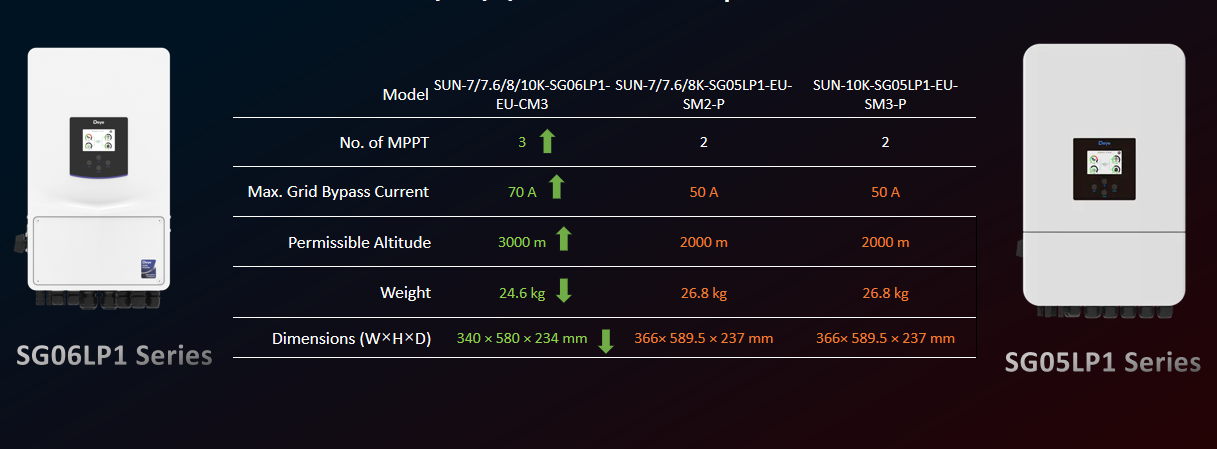

รุ่น 7-12kW: SG06LP1-CM3 กับ SG05LP1-SM2/SM3

เมื่อปรับขนาดได้ถึงระดับ 7-12kW กลุ่มผลิตภัณฑ์ SG06LP1-CM3 จะเพิ่มความสามารถที่ SG05LP1 ไม่มีให้บริการในช่วงนี้: ตัวติดตาม MPP ตัวที่สาม โดยที่ SUN-(7-8)K-SG05LP1-EU-SM2-P และ SUN-10K-SG05LP1-EU-SM3-P ทั้งคู่รัน 2 MPPT, CM3 จะทำงาน 3 ซึ่งเปิดการกำหนดค่าสตริงที่ยืดหยุ่นมากขึ้นสำหรับอาร์เรย์ที่แยกไปตามระนาบหลังคาหรือการวางแนวหลายอัน

กระแสบายพาสจะเห็นการกระโดดรุ่นเดียวกันที่เห็นที่ชั้นล่าง: 70A บน CM3 เทียบกับ 50A ในทั้งสองรุ่น SG05LP1 น้ำหนักลดลงจาก 26.8 กก. เหลือ 24.6 กก. และขนาดฐานเครื่องลดลงจาก 366×589.5×237 มม. เป็น 340×580×234 มม. ระดับความสูงที่อนุญาตจะเพิ่มขึ้นอีกครั้งเป็น 3000 ม. ซึ่งตรงกับการปรับปรุงที่เห็นในรุ่น CM2 ที่ใช้พลังงานน้อยกว่า

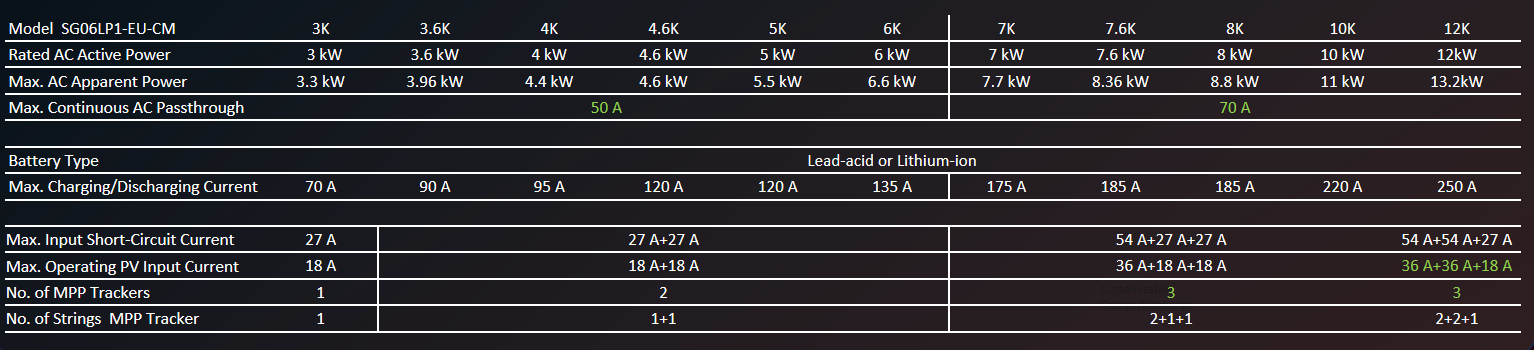

ตารางอ้างอิงข้อมูลจำเพาะแบบเต็ม

นอกเหนือจากการเปรียบเทียบพาดหัว กลุ่มผลิตภัณฑ์ SG06LP1-EU-CM ทั้งหมดครอบคลุมระดับกำลังสิบระดับตั้งแต่ 3K ถึง 12K โดยทั้งหมดใช้ความเข้ากันได้ของแบตเตอรี่ตะกั่วกรดหรือลิเธียมไอออนแบบเดียวกัน ตัวติดตาม MPP นับสเกลด้วยกำลัง: การกำหนดค่าตัวติดตามเดี่ยวทำงานผ่านรุ่น 3-6K ตัวติดตามสองตัวครอบคลุมหน่วย 3.6K-6K และตัวติดตามสามตัวปรากฏเริ่มต้นที่ 7K

การชาร์จและการคายประจุกระแสไฟจะเพิ่มขึ้นอย่างต่อเนื่องตลอดช่วง ตั้งแต่ 70A ในรุ่น 3K ไปจนถึง 250A บนรุ่นเรือธง 12K กระแสอินพุต PV ที่ใช้งานสูงสุดเป็นไปตามเส้นโค้งที่คล้ายกัน โดยสูงถึง 36A 36A 18A บนยูนิต 12K ด้วยการออกแบบตัวติดตามสามตัว สำหรับใครก็ตามที่กำลังวางแผนเค้าโครงสตริง ตารางนี้เป็นวิธีตรวจสอบที่เร็วที่สุด ความสามารถในการติดตาม MPP ส่งผลต่อตัวเลือกการเดินสายอย่างไร ก่อนจะตัดสินใจทำโมเดลเฉพาะ

การเลือกระหว่าง SG06LP1 และ SG05LP1

สำหรับการติดตั้งใหม่ส่วนใหญ่ ซีรีส์ SG06LP1 เป็นตัวเลือกที่มีความสามารถมากกว่าบนกระดาษ: เบากว่า เล็กกว่า กระแสบายพาสสูงกว่า และที่ระดับ 7kW บวก มีตัวติดตาม MPP เพิ่มเติม ซีรีส์ SG05LP1 ยังคงสมเหตุสมผลในกรณีที่ยังไม่มีสต็อคซีรีส์ CM ในพื้นที่ หรือในกรณีที่ผู้ติดตั้งมีอะไหล่อยู่แล้วและกำลังทดสอบความคุ้นเคยกับแพลตฟอร์ม SM

ระดับความสูงควรค่าแก่การตั้งค่าสถานะแยกกัน โปรเจ็กต์ที่สูงกว่า 2,000 ม. ไม่มีตัวเลือก SG05LP1 ที่ตรงตามระดับดังกล่าวภายในชุดข้อมูลนี้ — ระดับความสูงที่อนุญาต 3,000 ม. ของ SG06LP1 กลายเป็นข้อกำหนดที่ยากแทนที่จะเป็นสิ่งที่ดี ยิ่งไปกว่านั้น การตัดสินใจมักขึ้นอยู่กับการประหยัดพื้นที่ในการติดตั้งและช่องว่างด้านบนที่คุ้มค่าเมื่อเทียบกับความพร้อมใช้งานของส่วนประกอบ ไม่ใช่ทุกโครงการที่ต้องการแพลตฟอร์มใหม่ล่าสุด แต่ การเลือกอินเวอร์เตอร์ที่มีขนาดเหมาะสมกับโหลด สำคัญกว่าการไล่ตามโมเดลที่มีคะแนนสูงสุดบนชั้นวาง
