การเปรียบเทียบทางเทคนิคของอินเวอร์เตอร์ Deye Hybrid รุ่น: SUN-8K-SG02LP1-EU-AM2 กับ SUN-8K-SG05LP1-EU กับ SUN-8K-SG05LP1-EU-SM2

ในด้านพลังงานแสงอาทิตย์ที่เปลี่ยนแปลงไป การออกแบบอินเวอร์เตอร์มีบทบาทสำคัญในประสิทธิภาพโดยรวมของระบบ ความปลอดภัย และการใช้งาน บทความนี้นำเสนอการเปรียบเทียบทางเทคนิคโดยละเอียดของอินเวอร์เตอร์ไฮบริด Deye 8kW สามรุ่น ได้แก่ SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU และ SUN-8K-SG05LP1-EU-SM2 เพื่อช่วยนักออกแบบระบบและผู้ติดตั้งในการเลือกตัวเลือกที่เหมาะสมที่สุด

หากคุณต้องการซื้อผลิตภัณฑ์ที่เกี่ยวข้อง สำรวจแคตตาล็อกอินเวอร์เตอร์ของเรา หรือติดต่อเราโดยตรงเพื่อสอบถามตัวเลือกรุ่นเพิ่มเติม

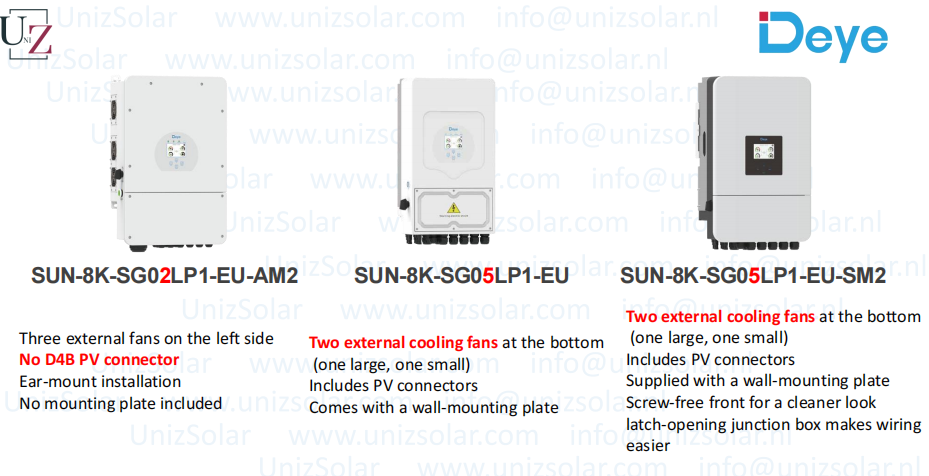

1. การระบายความร้อนและรูปลักษณ์
SUN-8K-SG02LP1-EU-AM2 มีพัดลมระบายความร้อนภายนอกสามตัวทางด้านซ้าย รองรับการติดตั้งแบบเกี่ยวหูและไม่รวมแผ่นยึดด้านหลัง โดยเฉพาะอย่างยิ่ง ไม่รวมขั้วต่อ D4B PV

SUN-8K-SG05LP1-EU ใช้พัดลมระบายความร้อนด้านล่าง 2 ตัว (ใหญ่ 1 ตัว และเล็ก 1 ตัว) และมีขั้วต่อ PV มาพร้อมแผ่นติดผนัง

SUN-8K-SG05LP1-EU-SM2 ยังใช้การตั้งค่าพัดลมด้านล่างคู่อีกด้วย ช่วยเพิ่มความสวยงามและความสะดวกในการติดตั้งด้วยฝาครอบด้านหน้าแบบเปิดสลักโดยไม่ต้องใช้สกรูและมีแผ่นยึดติดผนังมาให้ด้วย

2. อินพุตไฟฟ้าและการกำหนดค่า PV
ทั้งสามรุ่นใช้กระแสอินพุต PV สูงสุดเท่ากันที่ 26 26 A และรองรับอินพุตสตริง PV 2 / 2 2 ทำให้มั่นใจได้ถึงความยืดหยุ่นในการกำหนดค่าแผงโซลาร์เซลล์

3. การออกแบบโครงสร้างภายในและวงจร
SUN-8K-SG02LP1-EU-AM2 โดดเด่นด้วยพอร์ต ICT จำนวน 2 พอร์ต ขั้วต่อ PV ที่เชื่อมต่ออย่างรวดเร็ว และอินเทอร์เฟซการปิดเครื่องอย่างรวดเร็ว 2 พอร์ต ประกอบด้วยแหล่งจ่ายไฟเสริม 12 Vdc หนึ่งตัว และให้แผงแยกและไดรเวอร์ที่ได้รับการปรับปรุงบนแพลตฟอร์ม SG05 อย่างไรก็ตาม จะนำบอร์ด Wi-Fi มาใช้ซ้ำ

SUN-8K-SG05LP1-EU มีพอร์ต ICT หนึ่งพอร์ต และใช้ตัวเชื่อมต่อ D4B (ประเภท MC4) ไม่มีพอร์ตการปิดเครื่องอย่างรวดเร็วและไม่มีเอาต์พุตเสริม 12 V

SUN-8K-SG05LP1-EU-SM2 สร้างบน SG05LP1-EU โดยมีพอร์ต ICT หนึ่งพอร์ต ตัวเชื่อมต่อ D4B และพอร์ตปิดอย่างรวดเร็วสองพอร์ต ประกอบด้วยเอาต์พุตเสริม 12 Vdc และแนะนำการควบคุมสวิตช์ DIP บนพอร์ต ATS เพื่อความยืดหยุ่นในการกำหนดค่าที่มากขึ้น

4. สถาปัตยกรรม PCB และบอร์ด
SUN-8K-SG02LP1-EU-AM2 มีบอร์ดแยกและไดรเวอร์เพิ่มเติมเมื่อเปรียบเทียบกับ SG05 โมดูล Wi-Fi ถูกนำมาใช้ซ้ำ ไม่ได้รวมเข้าด้วยกันใหม่

SUN-8K-SG05LP1-EU ใช้สแต็ก PCB SG05 พื้นฐานโดยไม่มีการปรับปรุงเพิ่มเติม

SUN-8K-SG05LP1-EU-SM2 ใช้สถาปัตยกรรมหลักร่วมกับ SG05 แต่รวมการควบคุมหลักใหม่ LCD และบอร์ดเสริมเพิ่มเติม พร้อมการรองรับบอร์ด DRM เป็นมาตรฐาน

5. ขนาดและน้ำหนัก
SG02LP1-EU-AM2 ใหญ่ที่สุดและหนักที่สุดที่ 420 × 670 × 233 มม. และ 35.6 กก.

SG05LP1-EU มีขนาดกะทัดรัดยิ่งขึ้นที่ 330 × 580 × 232 มม. น้ำหนัก 24.9 กก.

SG05LP1-EU-SM2 อยู่ระหว่างทั้งสองขนาด 366 × 589.5 × 237 มม. น้ำหนัก 26.8 กก.

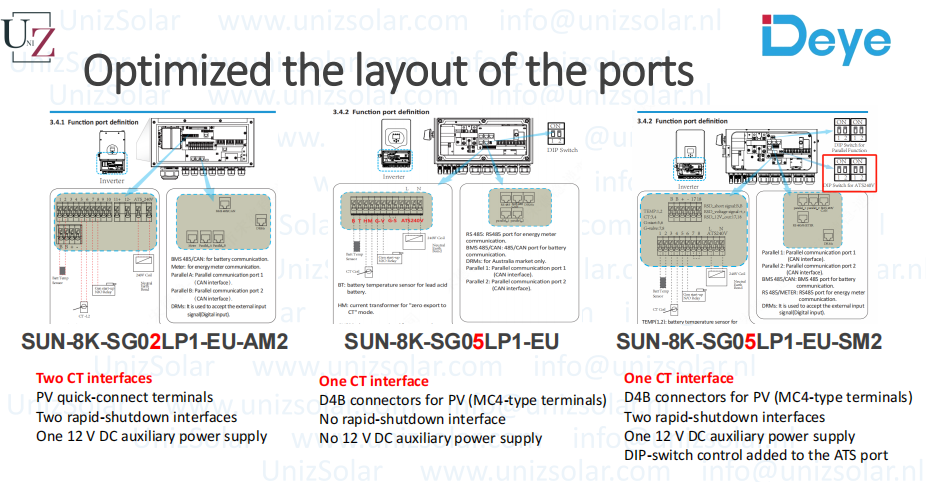

6. เค้าโครงพอร์ตและการออกแบบอินเทอร์เฟซ

ทั้งสามรุ่นแสดงความแปรปรวนอย่างมีนัยสำคัญในรูปแบบพอร์ตและการรองรับอินเทอร์เฟซ CT:

SG02LP1-EU-AM2 มีอินเทอร์เฟซ CT สองช่อง เทอร์มินัลเชื่อมต่อด่วน PV และพอร์ตปิดอย่างรวดเร็วสองพอร์ตพร้อมเอาต์พุตเสริม 12 V

SG05LP1-EU รองรับอินเทอร์เฟซ CT หนึ่งตัวเชื่อมต่อ D4B และไม่มีทั้งการปิดเครื่องอย่างรวดเร็วและพลังงานเสริม

SG05LP1-EU-SM2 ปรับปรุงสิ่งนี้ด้วยอินเทอร์เฟซ CT หนึ่งตัวเชื่อมต่อ D4B พอร์ตปิดอย่างรวดเร็วสองพอร์ต แหล่งจ่ายไฟเสริม 12 V และการรวมสวิตช์ DIP บนพอร์ต ATS

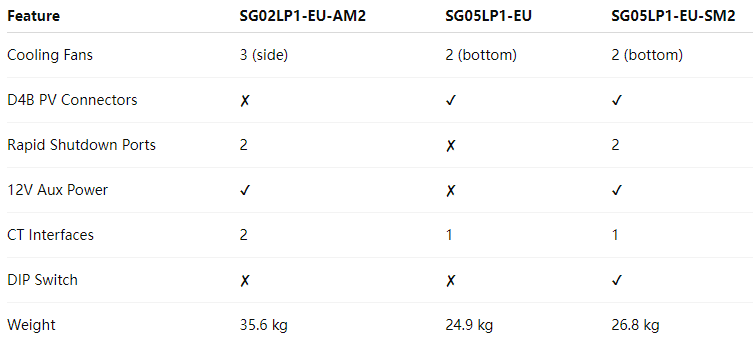

บทสรุป

คำแนะนำ:

SG02LP1-EU-AM2 เหมาะอย่างยิ่งสำหรับการแยกขั้นสูง การวัด CT แบบคู่ และระบบที่ต้องการเอาต์พุต 12V aux และการควบคุมพอร์ตที่ได้รับการปรับปรุง

SG05LP1-EU เป็นตัวเลือกพื้นฐานที่เบากว่า เหมาะสำหรับการติดตั้งที่มีความต้องการเสริมน้อยลง

SG05LP1-EU-SM2 สร้างความสมดุลด้วยคุณสมบัติที่ได้รับการปรับปรุง การควบคุมที่ได้รับการปรับปรุง และความสวยงามที่ดีขึ้น ทำให้เป็นรุ่นที่ได้รับการปรับปรุงมากที่สุดสำหรับการใช้งานทั่วไป
