F33 ไม่ใช่ "สัญญาณเตือนที่ผิดพลาด" เสมอไป: เหตุใดกระแสเฟส ข้อต่อ AC และโหลดชั่วคราวจึงมีความสำคัญ

F33 ไม่ใช่ "สัญญาณเตือนที่ผิดพลาด" เสมอไป: เหตุใดกระแสเฟส ข้อต่อ AC และโหลดชั่วคราวจึงมีความสำคัญ

เมื่ออินเวอร์เตอร์รายงานเหตุการณ์กระแสไฟ AC เกิน แต่ไซต์ปรากฏเป็นปกติในอีกไม่กี่นาทีต่อมา สัญชาตญาณมักจะสงสัยว่าเกิดการสะดุด ในทางปฏิบัติ จุดเริ่มต้นที่ดีกว่ามักจะง่ายกว่า: อ่านเฟส ตรวจสอบว่าอินเวอร์เตอร์คู่ควบ AC เชื่อมต่ออยู่ที่ใด และถามว่ามีอะไรเปลี่ยนแปลงทันทีก่อนสัญญาณเตือน

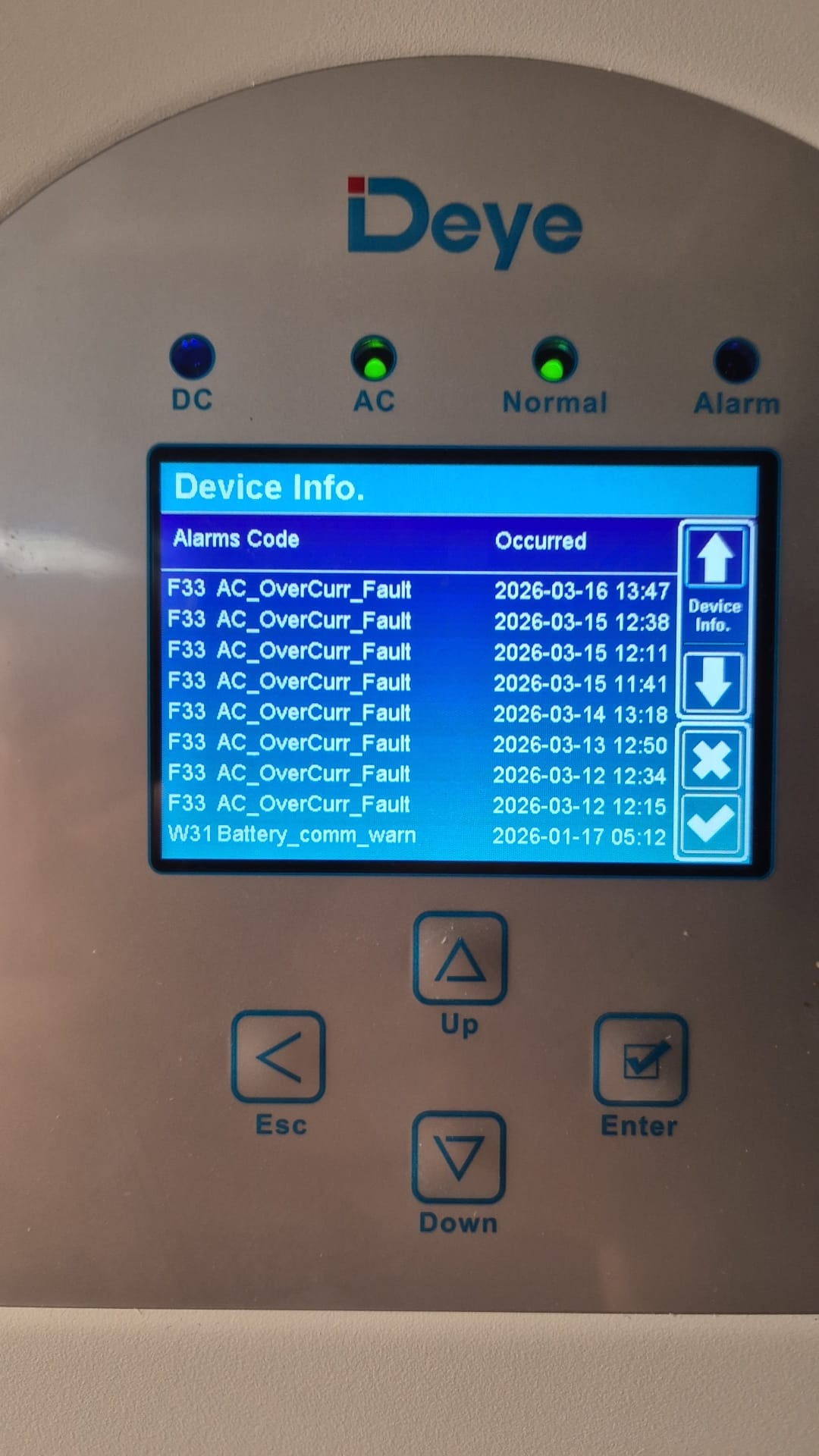

การบริการภาคสนามไม่ค่อยให้รางวัลตามสมมติฐานที่เร็วที่สุด สัญญาณเตือนที่ดูลึกลับเมื่อมองแวบแรก มักจะกลายเป็นเรื่องธรรมดาเมื่อเข้าใจเส้นทางไฟฟ้าแล้ว F33 อยู่ในประเภทนั้นอย่างแน่นอน สำหรับอินเวอร์เตอร์ไฮบริด Deye บางตระกูล รหัสจะแสดงเป็น AC_OverCurr_Fault สำหรับครอบครัวอื่นๆ การนับจะเปลี่ยนไปเล็กน้อย แต่บทเรียนภาคปฏิบัติจะเหมือนกันมาก: เริ่มต้นด้วยฝั่ง AC ก่อนที่จะสรุปว่าเครื่องจักรรายงานเหตุการณ์ผิดพลาด

ความแตกต่างนั้นมีความสำคัญ เนื่องจากเหตุการณ์กระแสไฟ AC เกินมักถูกตีความอย่างแคบเกินไป ผู้ติดตั้งอาจดูที่กำลังไฟทั้งหมดของไซต์ อ่านค่าปัจจุบันในสถานะคงที่ ไม่เห็นสิ่งใดที่น่าทึ่ง และตัดสินใจว่าสัญญาณเตือนนั้นไม่มีอยู่จริง แต่กระแสน้ำก็ไม่ได้ประพฤติตนเป็นระเบียบเรียบร้อยและสมดุลเสมอไปตามที่ผู้มีอำนาจพาดหัวแนะนำ ไซต์งานอาจมีขนาดกิโลวัตต์รวมเพียงเล็กน้อยและยังคงสร้างภาระที่สำคัญในเฟสเดียว โดยเฉพาะอย่างยิ่งเมื่อมีการเชื่อมต่อไฟฟ้ากระแสสลับ โหลดสำรอง หรือเหตุการณ์การสลับที่มีอายุสั้นเข้ามาเกี่ยวข้อง

เริ่มต้นด้วยรหัส แต่อย่าหยุดเพียงแค่นั้น

จุดที่มีประโยชน์ประการแรกคือจุดที่มีสติ การกำหนดหมายเลขรหัสข้อผิดพลาดอาจแตกต่างกันไปตามตระกูลอินเวอร์เตอร์ ดังนั้นทีมบริการควรยืนยันรุ่นที่แน่นอนเสมอก่อนที่จะถือว่ารหัสเดียวเป็นแบบสากล ถึงกระนั้น คู่มือของ Deye ก็ชี้ไปในทิศทางที่สอดคล้องกัน: เมื่ออินเวอร์เตอร์แจ้งสภาวะกระแสไฟเกินฝั่ง AC การตรวจสอบควรเริ่มต้นด้วยกระแสไฟฟ้าบนเส้นทาง AC โดยไม่ต้องด่วนสรุปว่าแบตเตอรี่, BMS หรืออินพุต PV จะต้องเป็นผู้รับผิดชอบ

นั่นอาจฟังดูชัดเจน แต่บทสนทนามากมายกลับผิดเพี้ยนไป เมื่อแบตเตอรี่ดูแข็งแรงดีในข้อมูลประวัติแล้ว ความสนใจมักจะเปลี่ยนไปอยู่ที่ซอฟต์แวร์หรือเฟิร์มแวร์ บางครั้งก็เป็นสิ่งที่สมเหตุสมผล บ่อยครั้งที่พื้นฐานยังคงไม่ได้รับการตรวจสอบอย่างถูกต้อง เช่น กระแสไฟฟ้าไหลไปที่ใด มีความเข้มข้นที่เฟสใด และการกำหนดค่าระบบทำให้มีความเข้มข้นนั้นมีแนวโน้มมากขึ้นหรือไม่

หมายเหตุรุ่น

บทความนี้ใช้ F33 ในแง่ที่พบในคู่มือ Deye โดยที่ F33 ถูกกำหนดให้เป็นข้อบกพร่องกระแสไฟ AC เกิน ในตระกูลผลิตภัณฑ์อื่นๆ บางตระกูล สัญญาณเตือนด้าน AC ที่เทียบเท่ากันอาจปรากฏใต้หมายเลขรหัสใกล้เคียง ตรรกะการวินิจฉัยยังคงเหมือนเดิมในวงกว้าง

เหตุใดการอ่านค่ากระแสศูนย์ในภายหลังจึงพิสูจน์ได้น้อยมาก

การคัดค้านภาคสนามทั่วไปฟังดูน่าสบายใจ แต่ก็ไม่ได้ข้อสรุป: "เราตรวจสอบกระแสเมื่อมีการพูดถึงสัญญาณเตือนและค่านั้นเป็นศูนย์" นั่นบอกเราเพียงว่าไซต์นั้นมีลักษณะอย่างไรในขณะนั้น มันไม่ได้บอกเราว่าเกิดอะไรขึ้นเมื่อมีการกระตุ้นเหตุการณ์

เหตุการณ์กระแสไฟเกินช่วงสั้น ๆ สามารถเกิดขึ้นและผ่านไปได้อย่างรวดเร็ว คอมเพรสเซอร์ ปั๊ม แท่นทำความร้อน เครื่องชาร์จ หรืออินเวอร์เตอร์อื่นๆ สามารถเปลี่ยนภาพได้ภายในไม่กี่วินาที หากอาการหายไปก่อนที่ช่างเทคนิคจะมาถึง การอ่านค่าสถานะคงตัวอาจดูไม่เป็นอันตรายอย่างยิ่ง เส้นโค้งในอดีตยังอาจพลาดรายละเอียดที่เปิดเผยมากที่สุด เนื่องจากเหตุการณ์อาจสั้นกว่าช่วงเวลาการบันทึก หรืออาจถูกปรับให้เป็นแนวโน้มที่กว้างขึ้นซึ่งดูธรรมดาเมื่อมองย้อนกลับไป

นี่คือเหตุผลว่าทำไมบริบทจึงมีความสำคัญ รายงานการบริการจะมีประโยชน์มากขึ้นเมื่อบันทึกสิ่งที่เปิดอยู่ โหมดใดที่ระบบอยู่ใน ไม่ว่าไซต์จะเชื่อมต่อกับกริดหรือทำงานผ่านฝั่งโหลด และเหตุการณ์เกิดขึ้นพร้อมกับการเปลี่ยนแปลงความต้องการที่ทราบหรือไม่

ความเข้าใจผิดเรื่อง 5 kW: กำลังทั้งหมดและกระแสเฟสไม่เหมือนกัน

บรรทัดหนึ่งปรากฏขึ้นจากสนามซ้ำแล้วซ้ำเล่า: "โหลดถูกจำกัดไว้ที่ 5 กิโลวัตต์ และ 5 กิโลวัตต์ไม่ได้ผลิตกระแสไฟฟ้า 22 A" ข้อความดังกล่าวเป็นจริงภายใต้สมมติฐานเฉพาะเท่านั้น กล่าวคือ มีการแบ่งปันพลังงานอย่างเท่าเทียมกันทั่วทั้งระบบสามเฟส เมื่อโหลดหรือแหล่งกำเนิดไฟฟ้ากระแสสลับรวมอยู่ที่เฟส 230 V เดียว เลขคณิตจะเปลี่ยนไปทันที

สถานการณ์	พื้นฐานด้านพลังงาน	กระแสไฟฟ้าโดยประมาณ
5 kW เน้นที่เฟส 230 V หนึ่งเฟส	เฟสเดียว	21.7 ก
5 kW ที่ใช้ร่วมกันในการจ่ายไฟ 3 เฟส 400 V	สมดุล 3 เฟส	7.2 A ต่อเฟส

ดังนั้น ข้อความที่ถูกต้องกว่าคือ: ปกติ 5 kW จะไม่ให้ 22 A ในแต่ละเฟสของระบบสามเฟสที่สมดุล แต่แน่นอนว่าสามารถอยู่ในช่วงนั้นในเฟส 230 V หนึ่งเฟส นั่นคือเหตุผลว่าทำไมข้อมูลระดับเฟสจึงมีความสำคัญ ไซต์สามารถอยู่ในความคาดหมายโดยรวมและยังคงดันตัวนำตัวหนึ่งให้แรงกว่าตัวเลขกำลังทั้งหมดที่แนะนำ

ประเด็นไม่ใช่ว่าทุกๆ 22 A จะสามารถอ่านได้ ก็คือว่าตัวเลขนั้นไม่ควรมองข้ามไปโดยที่เป็นไปไม่ได้หากไม่ได้กำหนดวิธีการกระจายอำนาจเสียก่อน ในการติดตั้งจริง อินเวอร์เตอร์สตริงแบบ AC-ควบคู่บน L1 หรือโหลดขนาดใหญ่ที่เน้นไปที่ L1 สามารถทำให้กระแสเฟสมีความสำคัญมากกว่าหมายเลขกิโลวัตต์พาดหัวได้

เหตุใดตำแหน่งของข้อต่อ AC จึงมีความสำคัญ

เอกสารประกอบอินเวอร์เตอร์ไฮบริดของ Deye ในยุโรปทำให้เป็นจุดสำคัญที่มองข้ามได้ง่ายในการแก้ไขปัญหาในแต่ละวัน: การเชื่อมต่อ AC อาจกำหนดค่าได้ที่ด้านกริดหรือด้านโหลด และในรุ่นที่รองรับ พอร์ต GEN ยังสามารถใช้เป็นอินพุต Micro Inv ได้อีกด้วย ความยืดหยุ่นดังกล่าวมีประโยชน์ โดยเฉพาะอย่างยิ่งเมื่อทำการติดตั้งเพิ่มเติมระบบสุริยะที่มีอยู่ แต่ยังเปลี่ยนวิธีการเคลื่อนตัวของพลังงานผ่านการติดตั้ง และวิธีการตีความสัญญาณเตือนด้วย

หากอินเวอร์เตอร์แบบออนกริดเชื่อมต่อแบบไฟฟ้ากระแสสลับที่ด้านโหลด การอภิปรายควรเปลี่ยนจากการสร้างไซต์ทั้งหมดเป็นเส้นทางที่พลังงานใช้ผ่านเอาต์พุตสำรองและเฟสที่เชื่อมต่อกับอินเวอร์เตอร์ทันที ในทำนองเดียวกัน เมื่อใช้มิเตอร์ภายนอกสำหรับการตรวจสอบ AC-ควบคู่ คู่มือของ Deye โปรดทราบว่าข้อมูลมิเตอร์จำเป็นต้องสื่อสารอย่างถูกต้องกับอินเวอร์เตอร์ไฮบริดเพื่อให้ข้อมูลปริมาณการใช้โหลดมีความแม่นยำ หากไม่มีบริบทดังกล่าว ช่างเทคนิคและลูกค้าก็สามารถโต้เถียงกันด้วยภาพหน้าจอ แทนที่จะวิเคราะห์สภาพไฟฟ้าที่แท้จริง

อ่านเฟส ไม่ใช่แค่ทั้งหมด

นี่คือจุดที่หน้ารายละเอียดของอินเวอร์เตอร์มักจะเปิดเผยมากกว่ามุมมองกำลังทั้งหมดเดียว อินเทอร์เฟซของ Deye แสดงแรงดัน กระแส และกำลังสำหรับแต่ละเฟสที่ฝั่งอินเวอร์เตอร์ และแรงดันไฟฟ้าและกำลังสำหรับแต่ละเฟสที่ฝั่งโหลด สำหรับทีมบริการนั่นไม่ใช่การตกแต่ง มันมักจะเป็นเบาะแสชี้ขาด

ระบบสามเฟสยังคงไม่สม่ำเสมอ เอกสารข้อมูลของ Deye สำหรับไฮบริดสามเฟสแรงดันต่ำระบุว่าอินเวอร์เตอร์รองรับเอาต์พุตที่ไม่สมดุล และเมนูในรุ่นล่าสุดยังอ้างอิงถึงการป้อนเฟสแบบไม่สมมาตรด้วย กล่าวอีกนัยหนึ่ง ระบบถูกสร้างขึ้นเพื่อให้ทำงานในโลกแห่งความเป็นจริง ซึ่งโหลดไม่ได้แบ่งตัวเองอย่างเรียบร้อยเสมอไป แต่ความเป็นจริงเดียวกันนั้นหมายความว่าจะต้องแก้ไขปัญหาในระดับเฟส ตัวเลขรวมแบบเรียบสามารถซ่อนการติดตั้งที่ไม่สมดุลได้

ลำดับภาคสนามที่ใช้งานได้จริงก่อนที่จะตำหนิฮาร์ดแวร์

1. ตรวจสอบรุ่นอินเวอร์เตอร์และกลุ่มรหัสข้อผิดพลาดที่แน่นอน

2. ตรวจสอบว่าอินเวอร์เตอร์แบบเชื่อมต่อ AC อยู่ที่ด้านกริดหรือด้านโหลด และบันทึกว่าเชื่อมต่อกับเฟสใด

3. อ่านแรงดันไฟฟ้า กระแสไฟฟ้า และกำลังไฟฟ้าเป็นรายเฟสที่อินเวอร์เตอร์ ไม่ใช่เฉพาะกำลังไฟฟ้าทั้งหมดของไซต์งาน

4. สร้างช่วงเวลาของการเตือนขึ้นมาใหม่: โหลดใดที่เริ่มต้น, ระบบอยู่ในโหมดใด และเหตุการณ์การถ่ายโอนหรือการสลับเกิดขึ้นหรือไม่

5. ตรวจสอบสายไฟและการสื่อสารของมิเตอร์หรือ CT โดยที่การตรวจสอบ AC-ควบคู่เป็นส่วนหนึ่งของการออกแบบระบบ

6. หลังจากขั้นตอนเหล่านั้นแล้ว เคสจะเปลี่ยนไปใช้การเปลี่ยนฮาร์ดแวร์ การเพิ่มระดับเฟิร์มแวร์ หรือการวิเคราะห์ระดับโรงงาน

วิธีที่ดีกว่าในการอธิบาย F33 ให้กับลูกค้า

โดยปกติแล้วลูกค้าไม่ต้องการบทเรียนเกี่ยวกับปรัชญารหัสข้อบกพร่อง พวกเขาต้องการทราบว่าอินเวอร์เตอร์ปลอดภัยหรือไม่ มีการเดินสายระบบอย่างถูกต้องหรือไม่ และขอให้เปลี่ยนชิ้นส่วนโดยไม่จำเป็นหรือไม่ คำตอบที่มีประโยชน์ที่สุดไม่ใช่การบอกว่าสัญญาณเตือนนั้นถูกหรือผิดแน่นอน เพื่ออธิบายว่าเหตุการณ์กระแสไฟ AC เกินจะต้องตัดสินจากเส้นทางปัจจุบันที่เกิดขึ้นจริง การโหลดเฟสจริง และช่วงเวลาการทำงานจริง ไม่ใช่จากภาพรวมที่สงบที่ถ่ายในภายหลัง

นั่นทำให้การสนทนาด้านการบริการดีขึ้น มันแสดงให้เห็นว่าการสืบสวนมีพื้นฐานมาจากพฤติกรรมทางไฟฟ้ามากกว่าการคาดเดา นอกจากนี้ยังหลีกเลี่ยงสุดขั้วสองประการที่สร้างความเสียหายให้กับทั้งความไว้วางใจ: การปิดสัญญาณเตือนเนื่องจากซอฟต์แวร์ขัดข้องโดยไม่มีหลักฐาน หรือถือว่ารหัสกระแสเกินทุกรายการเป็นข้อพิสูจน์ถึงข้อบกพร่องของฮาร์ดแวร์

ท้ายที่สุดแล้ว การอภิปราย F33 หลายครั้งไม่ได้เกี่ยวกับอินเวอร์เตอร์ลึกลับเลย เป็นเรื่องเกี่ยวกับช่องว่างระหว่างกำลังรวมและกระแสเฟส ระหว่างการอ่านค่าสถานะคงตัวและเหตุการณ์อายุสั้น และระหว่างไดอะแกรมบรรทัดเดียวที่เรียบร้อย และวิธีการเชื่อมต่อการติดตั้งจริงบนไซต์งาน ปิดช่องว่างนั้น และกรณีนี้มักจะเข้าใจได้ง่ายขึ้นมาก
