การวิเคราะห์ภาคปฏิบัติ Deye Inverter F55 (DC-Volt High-Fault)

ดีย์ อินเวอร์เตอร์ F55 (ดีซี - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - โวลต์สูง - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ข้อผิดพลาด) การวิเคราะห์เชิงปฏิบัติ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - การแก้ไขปัญหาอย่างรวดเร็วและการแก้ไขแรงดันไฟฟ้ากระแสตรงเกินจากกรณีจริง

ภาพรวม

F55 (DC - โวลต์ สูง ข้อผิดพลาด) คือรหัสความผิดปกติในการป้องกันแรงดันไฟฟ้าสูงฝั่ง DC บนอินเวอร์เตอร์ไฮบริด Deye โดยทั่วไปมีสาเหตุมาจากการกำหนดค่าระบบและสภาพการทำงานที่ไม่ตรงกันมากกว่าความล้มเหลวของฮาร์ดแวร์ เมื่อถูกกระตุ้น อินเวอร์เตอร์จะตัดอินพุต PV ทันทีและหยุดการสร้าง PV บทความนี้จะวิเคราะห์สาเหตุหลักและตรรกะทริกเกอร์ของ F55 โดยใช้ภาพหน้าจอจริงในสถานที่จริงสามภาพ และจัดเตรียมขั้นตอนมาตรฐานที่พร้อมใช้งานภาคสนามตั้งแต่การติดตามข้อมูลไปจนถึงการแก้ไขในสถานที่ คำแนะนำนี้ใช้ได้กับบ้านเดี่ยว Deye ทุกประเภท เฟสและสาม เฟสต่ำ อินเวอร์เตอร์ไฮบริดแรงดันไฟฟ้า และมีไว้สำหรับผู้ติดตั้ง PV และบุคลากร O&M

1. ปรากฏการณ์ความผิดกรณี - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - การล็อคความผิดปกติหลักจากภาพหน้าจอสามภาพ

ในกรณีนี้ ระบบจัดเก็บ PV สำหรับที่อยู่อาศัยได้หยุดการส่งออกหลายครั้งในช่วงที่มีการฉายรังสีสูงในเวลากลางวัน การตรวจสอบระยะไกลทำให้เกิดสัญญาณเตือน ทั้งสามต่อ. - ภาพหน้าจอของไซต์ก่อให้เกิดห่วงโซ่หลักฐานที่สมบูรณ์และแสดงประเด็นหลักอย่างชัดเจน:

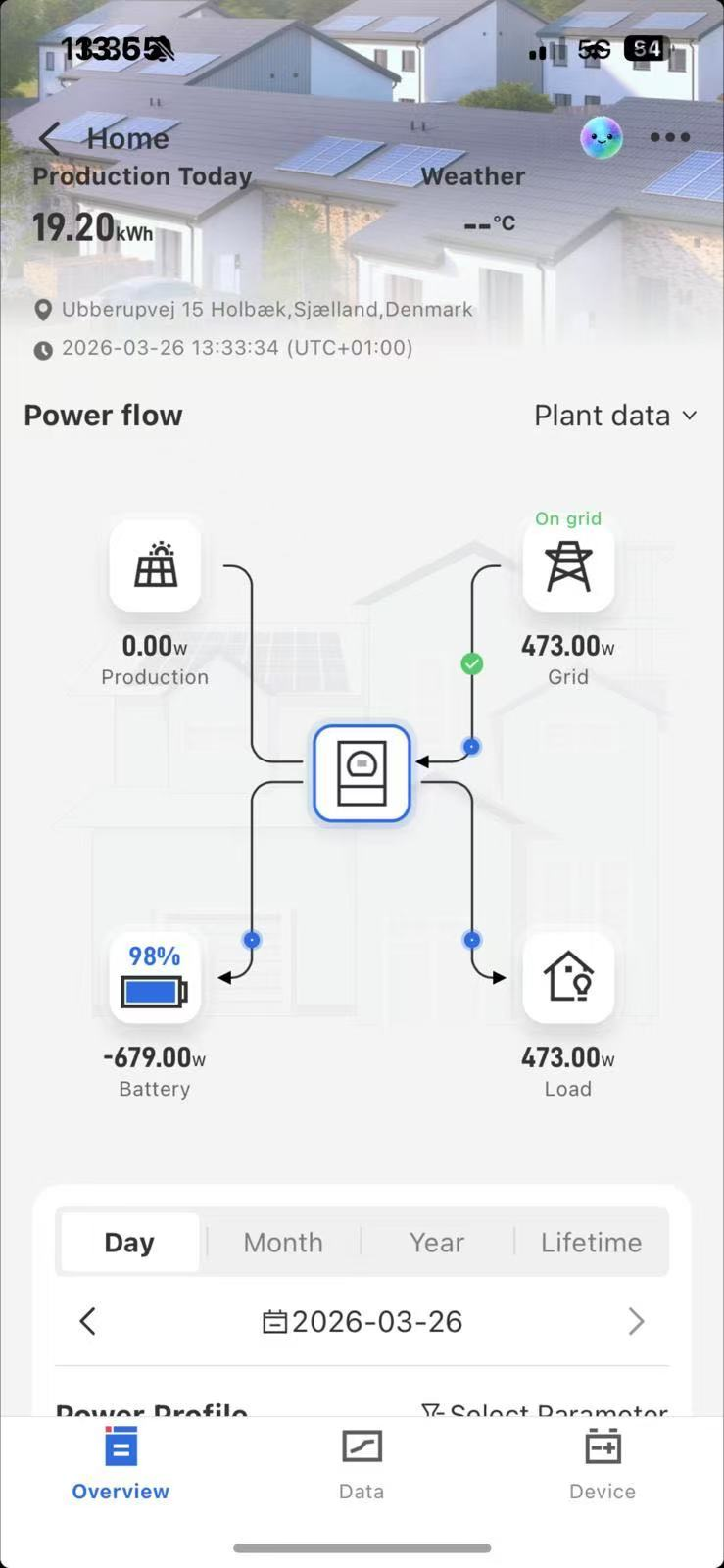

รูปที่ 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ภาพหน้าจอของ Power Flow

กำลังไฟฟ้าสร้าง PV ลดลงเหลือ 0 W โดยตรง ระบบจะหยุดการสร้าง PV และอาศัยการทำงานทั้งหมด

แหล่งจ่ายไฟแบบกริดพร้อมการคายประจุแบตเตอรี่เพื่อรองรับโหลด นี่คือลูกค้า - รับรู้อาการของ “ไม่มีรุ่น”

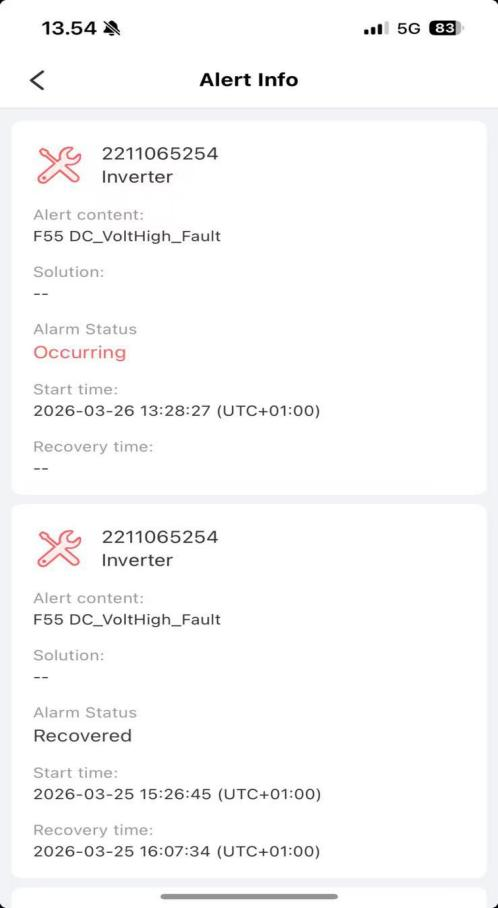

รูปที่ 2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ภาพหน้าจอบันทึกการเตือนภัย F55

แพลตฟอร์มรายงาน F55 DC - โวลต์ สูง - ข้อผิดพลาดที่บ่งชี้ว่าบัส DC โอเวอร์ แรงดันไฟฟ้า ความผิดพลาดเกิดขึ้นในช่วงกลางวันที่สูง - ช่วงการฉายรังสีและชัดเจนโดยอัตโนมัติเมื่อการฉายรังสีตก รูปแบบที่ทำซ้ำจะตรงกับจังหวะเวลาแรงดันไฟฟ้าเกิน DC ทั่วไป

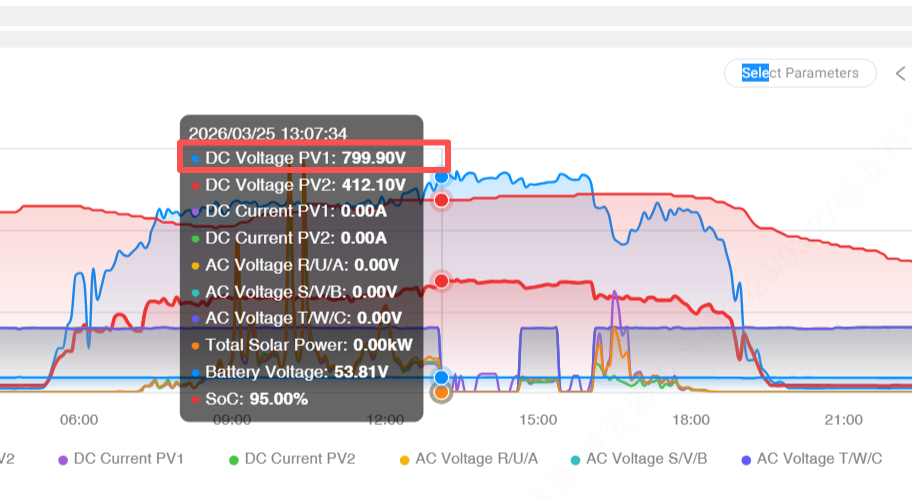

รูปที่ 3 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ภาพหน้าจอข้อมูลการดำเนินงาน

ภาพหน้าจอนี้เป็นกุญแจสำคัญในการรูท - การระบุสาเหตุ ความผิดปกติหลักนั้นชัดเจน: แรงดันไฟฟ้า PV1 DC เพิ่มขึ้นเป็น 799.90 V, PV1 และ PV2 กระแส PV อยู่ที่ 0.00 A, SOC ของแบตเตอรี่อยู่ที่ 95% โดยมีแรงดันไฟฟ้าของแบตเตอรี่ 53.81 V และแรงดันไฟฟ้าด้านข้าง AC ทั้งหมดเป็น 0 V แสดงว่าอินเวอร์เตอร์ตัดการเชื่อมต่อจากโครงข่ายแล้ว

ภาพหน้าจอทั้งสามชี้ไปที่ข้อสรุปว่า DC มากเกินไป - แรงดันด้านข้างกระตุ้นอินเวอร์เตอร์ ' การดำเนินการป้องกันและทำให้การผลิตปิดตัวลง แบตเตอรี่ที่เกือบเต็มจะทำให้สภาพแรงดันไฟฟ้ารุนแรงขึ้นอีก

2. F55 Fault Core Definition และ Case Trigger Logic

1. คำจำกัดความอย่างเป็นทางการ

F55 หมายถึงการป้องกันแรงดันไฟฟ้าเกินบัส DC อินเวอร์เตอร์ ' ตรรกะการป้องกันจะป้องกันแรงดันไฟฟ้ากระแสตรงสูงจากการสร้างความเสียหายให้กับ IGBT, ตัวเก็บประจุลิงค์ DC, BMS ของแบตเตอรี่ และส่วนประกอบที่สำคัญอื่นๆ เมื่อแรงดันไฟฟ้ากระแสตรงเกินเกณฑ์การป้องกันที่กำหนดค่าไว้ อินเวอร์เตอร์จะดำเนินการป้องกัน

2. ดำเนินการตรรกะทริกเกอร์ให้สมบูรณ์สำหรับกรณีนี้

เมื่อรวมภาพหน้าจอทั้งสามภาพเข้ากับพฤติกรรมการป้องกันอินเวอร์เตอร์ ห่วงโซ่ข้อบกพร่องจะเป็นดังนี้และแสดงถึงสถานการณ์จำลอง F55 ทั่วไป:

- สาเหตุหลัก: สตริง PV1 มีโมดูลมากเกินไปในอนุกรม ส่งผลให้แรงดันไฟฟ้าวงจรเปิดเกินอินเวอร์เตอร์อย่างมาก ' ขีดจำกัดอินพุต MPPT หรือ DC ภาพหน้าจอแสดง 799.90 V ซึ่งเกินขีดจำกัดความปลอดภัยทั่วไปมาก

- ทริกเกอร์โดยตรง: ในเวลาเที่ยงวันภายใต้การฉายรังสีที่รุนแรง แรงดันไฟฟ้า PV จะเพิ่มขึ้นอีกและเกินเกณฑ์การป้องกัน

- ปัจจัยการขยาย: SOC ของแบตเตอรี่ที่ 95% ใกล้เต็ม ทำให้มีความจุเพียงเล็กน้อยในการดูดซับพลังงาน PV ส่วนเกิน พลังงานส่วนเกินสะสมที่ฝั่ง DC และดันแรงดันไฟฟ้าให้สูงขึ้น

- การดำเนินการป้องกัน: อินเวอร์เตอร์ทริกเกอร์ F55 ตัดอินพุต PV เพื่อให้กระแส PV ลดลงเหลือศูนย์ และตัดการเชื่อมต่อจากโครงข่ายเพื่อให้แรงดันไฟฟ้า AC อ่านค่าเป็นศูนย์ กำลังไฟฟ้า PV ลดลงเหลือ 0 W และระบบหยุดส่งออก

- การกู้คืนอัตโนมัติ: เมื่อรังสีลดลงในตอนเย็น แรงดันไฟฟ้า PV จะลดลงกลับไปสู่ช่วงที่ปลอดภัย การป้องกันจะหายไป และอินเวอร์เตอร์กลับมาทำงานตามปกติ

3. สาเหตุหลักของ F55 (ปัญหาที่ไม่ใช่ฮาร์ดแวร์ส่วนใหญ่)

จากภาพหน้าจอและสถิติภาคสนาม ข้อผิดพลาด F55 ส่วนใหญ่ไม่ได้เกิดจากข้อบกพร่องของฮาร์ดแวร์ กรณีนี้ตรงกับสาเหตุหลักสองประการที่ควรเป็นจุดเน้นของการตรวจสอบ ณ สถานที่:

1. การกำหนดค่าสตริง PV มากเกินไป (สาเหตุหลัก ~60% )

กรณีนี้เป็นเรื่องปกติ: จำนวนซีรีส์สตริง PV1 สูงเกินไป ดังนั้นแรงดันไฟฟ้าวงจรเปิดจึงสูงถึง 799.90 V ซึ่งสูงกว่าอินเวอร์เตอร์มาก ' อินพุตที่อนุญาต ภายใต้การฉายรังสีที่รุนแรง การป้องกันแรงดันไฟฟ้าเกินจะถูกกระตุ้นอย่างหลีกเลี่ยงไม่ได้ ในบางกรณียังแสดงความไม่สมดุลระหว่าง PV1 และ PV2 ในประเภทโมดูลหรือจำนวนสตริง ส่งผลให้สตริงหนึ่งสายเกินแรงดันไฟฟ้าที่ปลอดภัย

2. การดูดซับแบตเตอรี่ไม่เพียงพอ (รอง ~ 25% )

สูง battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

อื่นๆ ที่ไม่ใช่ทั่วไป - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - สาเหตุด้านฮาร์ดแวร์

- การตั้งค่าพารามิเตอร์ไม่ถูกต้อง เช่น ขีดจำกัดป้องกันการกลับด้านที่เข้มงวดเกินไป การปิดใช้การปรับกำลังไฟให้เรียบ หรือการตั้งค่าการตัดการชาร์จแบตเตอรี่ไม่ถูกต้องซึ่งทำให้แรงดันไฟฟ้าพุ่งสูงขึ้น

- ปัญหาสายไฟ DC เช่น การเชื่อมต่อหลวมหรือออกซิไดซ์ที่บิดเบือนการตรวจจับแรงดันไฟฟ้า และทำให้เกิดการตรวจจับแรงดันไฟฟ้าเกินผิดพลาด

4. ขั้นตอนการแก้ไขปัญหามาตรฐาน F55 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - รีโมตก่อนแล้วจึงเปิด - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - เว็บไซต์

ปฏิบัติตามหลักการ “การติดตามภาพหน้าจอระยะไกลก่อน จากนั้นจึงตรวจสอบภาคปฏิบัติ ตรวจสอบวงจรก่อนฮาร์ดแวร์” ภาพหน้าจอทั้งสามภาพสามารถระบุปัญหาได้ประมาณ 90% และหลีกเลี่ยงการฉีกขาดโดยไม่จำเป็น

ขั้นตอน 1 - การติดตามภาพหน้าจอระยะไกล (หลัก 5 นาทีเพื่อล็อคสาเหตุที่แท้จริง)

รับภาพหน้าจอหลักสามภาพจากแพลตฟอร์มและตรวจสอบสี่จุด:

- จากรูปที่ 2 ยืนยัน F55 และทริกเกอร์นั้นเกิดขึ้นระหว่างการฉายรังสีสูง ซึ่งบ่งชี้ถึง PV - ปัญหาด้านข้าง

- จากรูปที่ 3 ตรวจสอบแรงดันและกระแส PV แรงดันไฟฟ้าสูงกว่า MPPT มากหรือขีดจำกัดอินพุตที่มีจุดกระแสเป็นศูนย์ถึงปัญหาการกำหนดค่าสตริง PV

- จากรูปที่ 3 ตรวจสอบ SOC ของแบตเตอรี่ SOC ที่สูงเกินกว่า 85% บ่งชี้ว่ามีความสามารถในการดูดซับไม่เพียงพอ

- จากรูปที่ 1 และรูปที่ 3 ให้ตรวจสอบด้านไฟฟ้ากระแสสลับเพื่อไม่รวมปัญหากริดอันเป็นสาเหตุของการปิดระบบ

ขั้นตอน 2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - การตรวจสอบนอกสถานที่ด้าน PV (การแก้ไขหลัก)

- ถอด PV ออกจากอินเวอร์เตอร์และวัดแรงดันไฟฟ้าวงจรเปิด PV1/PV2 ด้วยมัลติมิเตอร์เพื่อตรวจสอบการอ่านค่าภาพหน้าจอ

- คำนวณจำนวนสตริงใหม่และให้แน่ใจว่าแรงดันไฟฟ้าวงจรเปิดอยู่ภายในขีดจำกัดที่ปลอดภัยภายใต้สภาวะอุณหภูมิที่คาดหวัง

- ตรวจสอบขั้วต่อ PV DC ว่ามีการเชื่อมต่อหลวมหรือเกิดออกซิเดชัน และตรวจสอบโมดูลว่ามีความเสียหายหรือเงาหรือไม่

ขั้นตอน 3 — Battery and parameter optimization (remove amplifying factors)

- คืนค่าการตัดการชาร์จแบตเตอรี่และพารามิเตอร์แบตเตอรี่อื่น ๆ ให้เป็นค่าเริ่มต้นของผู้ผลิต

- หลีกเลี่ยงการชาร์จในช่วงเวลาที่มีการฉายรังสีสูงสุด เช่น 11:00–15:00 น. และเปลี่ยนการชาร์จไปเป็นช่วงนอกช่วงพีคของกริดเพื่อเพิ่มพื้นที่การดูดซับ

- ผ่อนคลายขีดจำกัดการป้องกันการย้อนกลับ/การส่งออกอย่างเหมาะสมภายในการอนุญาตตามกฎข้อบังคับ และเปิดใช้งานการปรับกำลังให้เรียบเพื่อลดแรงดันไฟกระชาก

ขั้นตอน 4 — Hardware checks (only if prior steps fail, rare)

- อัปเดตเฟิร์มแวร์อินเวอร์เตอร์ และหากจำเป็น ให้คืนค่าการตั้งค่าจากโรงงานและกำหนดค่าพารามิเตอร์ใหม่

- ติดต่อฝ่ายสนับสนุนด้านเทคนิคของ Deye เพื่อตรวจสอบเซ็นเซอร์แรงดันไฟฟ้ากระแสตรง, IGBT และ BMS ของแบตเตอรี่ ห้ามถอดแยกชิ้นส่วนอินเวอร์เตอร์โดยไม่ได้รับอนุญาต

5. แผนฟื้นฟูเฉพาะกรณี — ใช้งานได้จริงและคงทน

มุ่งเน้นไปที่การแก้ไขสตริง PV และการเพิ่มประสิทธิภาพแบตเตอรี่/พารามิเตอร์ การดำเนินการทั้งหมดด้านล่างนี้สามารถดำเนินการได้ภาคสนาม และควรกำจัดการเกิดซ้ำ

1. การแก้ไขแกนด้าน PV

- สำหรับการอ่านแรงดันไฟฟ้า PV1 ที่ 799.90 V ให้ลดจำนวนอนุกรมสตริง PV1 ทันที เพื่อให้แรงดันไฟฟ้าวงจรเปิดตกอยู่ภายในอินเวอร์เตอร์ ' ช่วงอินพุตที่อนุญาตพร้อมระยะขอบที่ปลอดภัย หลังจากกำหนดค่าใหม่ ให้วัดแรงดันไฟฟ้าวงจรเปิดในสถานะตัดการเชื่อมต่อ และเชื่อมต่อใหม่เฉพาะเมื่อการอ่านเป็นเรื่องปกติเท่านั้น

- ตรวจสอบให้แน่ใจว่า PV1 และ PV2 ใช้ประเภทโมดูลที่เหมือนกัน จำนวนสตริง และควรใช้ชุดการผลิตเดียวกัน รักษาความแตกต่างของแรงดันไฟฟ้าระหว่างสายให้น้อยที่สุด

2. การเพิ่มประสิทธิภาพแบตเตอรี่และพารามิเตอร์

- ตั้งค่าขีดจำกัดบนของการชาร์จแบตเตอรี่ให้เป็นระดับที่เหลือพื้นที่ว่างสำหรับการดูดซับ PV เช่น 80%–85% SOC

- อนุญาตการส่งออกไปยังโครงข่ายอย่างจำกัดเมื่อได้รับอนุญาตเพื่อหลีกเลี่ยงการสะสมพลังงาน DC

- เปิดใช้งานคุณสมบัติการปรับกำลังไฟฟ้าให้เรียบและการจำกัดกำลัง PV เพื่อลดแรงดันไฟฟ้ากะทันหันหรือไฟกระชาก

3. การบำรุงรักษาตามปกติอย่างง่าย

- ขันขั้วต่อ DC ที่ด้าน PV และแบตเตอรี่ให้แน่น ขจัดการเกิดออกซิเดชัน และตรวจสอบให้แน่ใจว่าเป็นฉนวนที่เหมาะสม

- เรียกดูภาพหน้าจอหลักสามภาพทุกเดือนเพื่อตรวจสอบแรงดันไฟฟ้า PV และ SOC ของแบตเตอรี่ และเข้าแทรกแซงตั้งแต่เนิ่นๆ หากเกิดความผิดปกติ

7. ประเด็นสำคัญ

- F55 เป็นการดำเนินการป้องกันความปลอดภัยตามปกติ และไม่ได้บ่งชี้ถึงความล้มเหลวของฮาร์ดแวร์เสมอไป เหตุการณ์ส่วนใหญ่มีสาเหตุมาจากการกำหนดค่าสตริง PV เกินขีดจำกัดของอินเวอร์เตอร์ SOC ที่สูงของแบตเตอรี่และการตั้งค่าพารามิเตอร์ที่ไม่เหมาะสมเป็นปัจจัยในการขยายทั่วไป

- การวินิจฉัยอย่างรวดเร็วอาศัยภาพหน้าจอสามภาพ ได้แก่ การไหลของพลังงาน บันทึกสัญญาณเตือน และข้อมูลการปฏิบัติงาน รูปภาพเหล่านี้ช่วยให้สามารถติดตามสาเหตุที่แท้จริงได้ห้านาทีในกรณีส่วนใหญ่

- ลำดับความสำคัญในการแก้ไข: แก้ไขการกำหนดค่าสตริง PV เพื่อกำจัดสาเหตุที่แท้จริง และปรับพารามิเตอร์แบตเตอรี่และอินเวอร์เตอร์ให้เหมาะสมเพื่อลบสภาวะการขยายและป้องกันการเกิดซ้ำ

รายการตรวจสอบที่ดำเนินการได้

- ดึงข้อมูลและบันทึกรูปที่ 1 รูปที่ 2 และรูปที่ 3 สำหรับแต่ละเหตุการณ์

- ตัดการเชื่อมต่อและวัด PV Voc ในภาคสนาม

- คำนวณใหม่และปรับจำนวนสตริงเพื่อให้ตรงตามขีดจำกัดอินพุตของอินเวอร์เตอร์

- ประสานงานขีดจำกัดการชาร์จแบตเตอรี่กับผู้จำหน่ายแบตเตอรี่และเปิดใช้งานการปรับพลังงานให้ราบรื่น

- การเปลี่ยนแปลงเอกสารและการตรวจสอบรายเดือนผ่านภาพหน้าจอระยะไกล
