แบตเตอรี่แรงดันต่ำซีรีส์ Deye SE-F: สิ่งที่เปลี่ยนแปลงไปในช่วงต่างๆ

การอัปเดตทางเทคนิค

แบตเตอรี่แรงดันต่ำซีรีส์ Deye SE-F: สิ่งที่เปลี่ยนแปลงไปในช่วงต่างๆ - และความหมายสำหรับการอัพเกรด

27 กุมภาพันธ์ 2569 | ทีมเทคนิคยูนิซ โซลาร์

Deye ได้ขยายกลุ่มผลิตภัณฑ์ลิเธียมเหล็กฟอสเฟต (LFP) แรงดันต่ำ (51.2 V) ด้วยตระกูล SE-F ซึ่งครอบคลุมกำลังการผลิตตั้งแต่ 5.12 กิโลวัตต์ชั่วโมง จนถึง 16 กิโลวัตต์ชั่วโมง สำหรับลูกค้าที่เคยใช้แพ็ค Deye รุ่นก่อนๆ เช่น SE-G5.1 โปร-บี แบบแร็คหรือแบตเตอรี่ติดผนัง RW-F16 คำถามก็ตรงไปตรงมา: มีการเปลี่ยนแปลงอะไรบ้าง และรุ่นใดที่เหมาะกับงานใด

หมายเหตุนี้จะสรุปกลุ่มผลิตภัณฑ์ SE-F อธิบายเวอร์ชันการกำหนดค่า L/E/C และเน้นความแตกต่างในทางปฏิบัติระหว่าง SE-F รุ่นใหม่กับแพลตฟอร์มรุ่นเก่าที่พบมากที่สุดในโครงการที่พักอาศัยในยุโรป

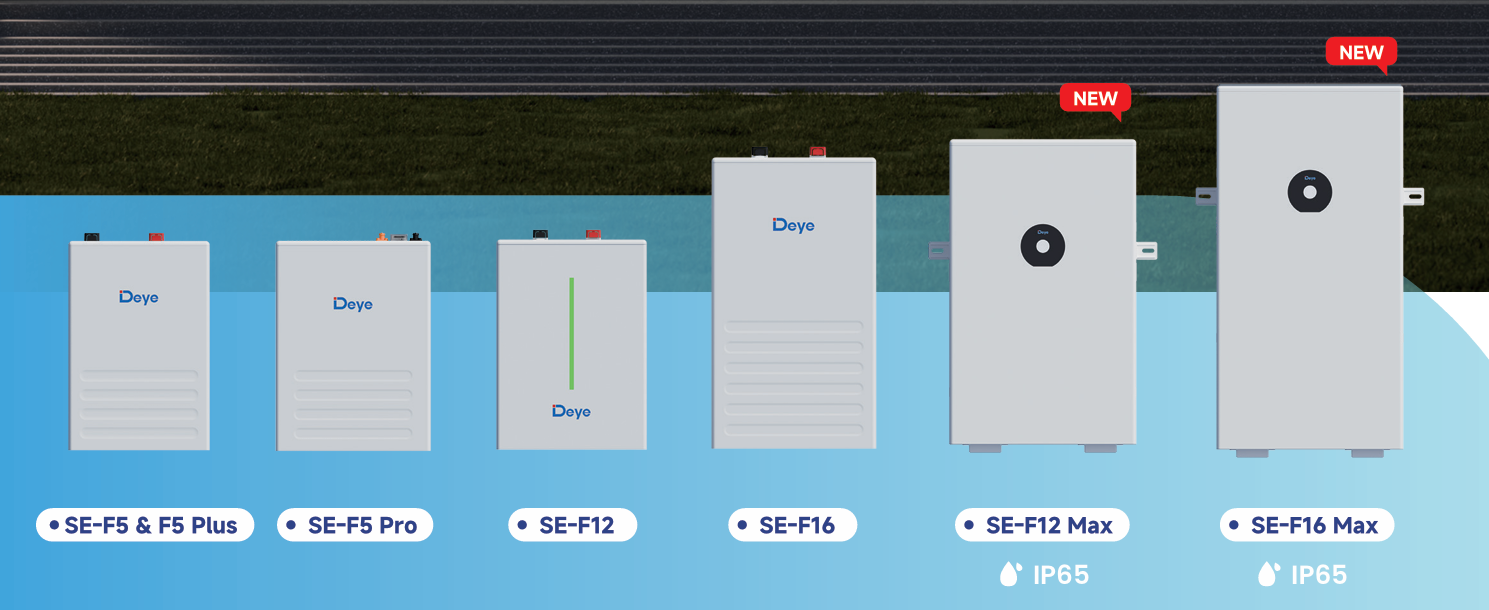

แผนที่โดยย่อของช่วง SE-F

SE-F ทุกรุ่นใช้เคมี LFP และสื่อสารผ่าน CAN 2.0 และ RS485 แต่ละแพ็ครองรับการขยายแบบขนาน โบรชัวร์ของ Deye ระบุหน่วยแบบขนานได้สูงสุด 32 หน่วยตามมาตรฐาน โดยจำนวนคู่ขนานที่มากขึ้นจะแสดงโดยใช้บริดจ์ CAN (ยังคงใช้การออกแบบระบบและการอนุมัติในท้องถิ่น)

รุ่น	พลังงานที่กำหนด	กระทรวงกลาโหมที่แนะนำ	ต่อ ปลดประจำการ	การปลดปล่อยสูงสุด	สิ่งที่แนบมา	การรับประกัน
SE-F5	5.12 กิโลวัตต์ชั่วโมง	กระทรวงกลาโหม 80%	120 ก	150 แอมป์ (10 วินาที)	IP21	5 ปี
เอสอี-เอฟ5 พลัส	5.12 กิโลวัตต์ชั่วโมง	กระทรวงกลาโหม 90%	120 ก	150 แอมป์ (10 วินาที)	IP21	10 ปี
SE-F5 โปร	5.12 กิโลวัตต์ชั่วโมง	กระทรวงกลาโหม 90%	100 ก	150 A (120 วินาที)	IP21	10 ปี
SE-F12	11.8 กิโลวัตต์ชั่วโมง	กระทรวงกลาโหม 90%	230 ก	280 แอมป์ (10 วินาที)	IP21	10 ปี
SE-F12 สูงสุด	11.8 กิโลวัตต์ชั่วโมง	กระทรวงกลาโหม 90%	230 ก	280 แอมป์ (10 วินาที)	IP65	10 ปี
SE-F16	16 กิโลวัตต์ชั่วโมง	กระทรวงกลาโหม 90%	230 ก	280 แอมป์ (10 วินาที)	IP21	10 ปี
SE-F16 สูงสุด	16 กิโลวัตต์ชั่วโมง	กระทรวงกลาโหม 90%	230 ก	280 แอมป์ (10 วินาที)	IP65	10 ปี

หมายเหตุ: การให้คะแนนในปัจจุบันคือขีดจำกัดของแพ็ค DC ที่ระบุไว้ในโบรชัวร์ SE-F; กระแสไฟในการทำงานได้รับผลกระทบจากอุณหภูมิและสถานะของประจุ ในกรณีที่ขีดจำกัดการชาร์จและการคายประจุแตกต่างกัน (เช่น ประจุ SE-F16 คือ 160 A ในขณะที่การคายประจุคือ 230 A) การตั้งค่าระบบควรเป็นไปตามเอกสารข้อมูลที่เกี่ยวข้อง

สิ่งที่ Deye เน้นย้ำในแพลตฟอร์ม SE-F

โบรชัวร์วางตำแหน่ง SE-F ว่าเป็นวิวัฒนาการในด้านพฤติกรรมของบรรจุภัณฑ์และระบบมากกว่าการเปลี่ยนแปลงทางเคมี มีการเน้นประเด็นทางวิศวกรรมหลายประเด็นซ้ำแล้วซ้ำเล่า:

• BMS ขั้นสูงพร้อมฟิวส์แบบแอคทีฟ มุ่งเป้าไปที่การปรับปรุงการป้องกันข้อผิดพลาดในระดับแพ็ค
• สวิตชิ่งประสิทธิภาพสูงกว่า (อ้างถึง GaN MOSFET ในโบรชัวร์) และการออกแบบบรรจุภัณฑ์แบบรวมที่มีจุดมุ่งหมายเพื่อลดการสูญเสียสายภายใน
• เครือข่ายอัตโนมัติและโหมดการตรวจสอบภายในที่ระดับแบตเตอรี่ โดยมีการตรวจสอบระยะไกลเป็นส่วนหนึ่งของการกำหนดค่า ESS เต็มรูปแบบ
• การทำความเย็นตามธรรมชาติและช่วงการจ่ายอากาศในการทำงานต่ำถึง -20°C

นี่คือคำกล่าวอ้างระดับผลิตภัณฑ์ในโบรชัวร์ แต่ชี้ไปที่ทิศทางการเดินทาง: ส่วนประกอบภายนอกน้อยลง การทดสอบการใช้งานที่ชัดเจนยิ่งขึ้น และการมองเห็นสถานะบรรจุภัณฑ์ที่ไซต์งานมีความสม่ำเสมอมากขึ้น

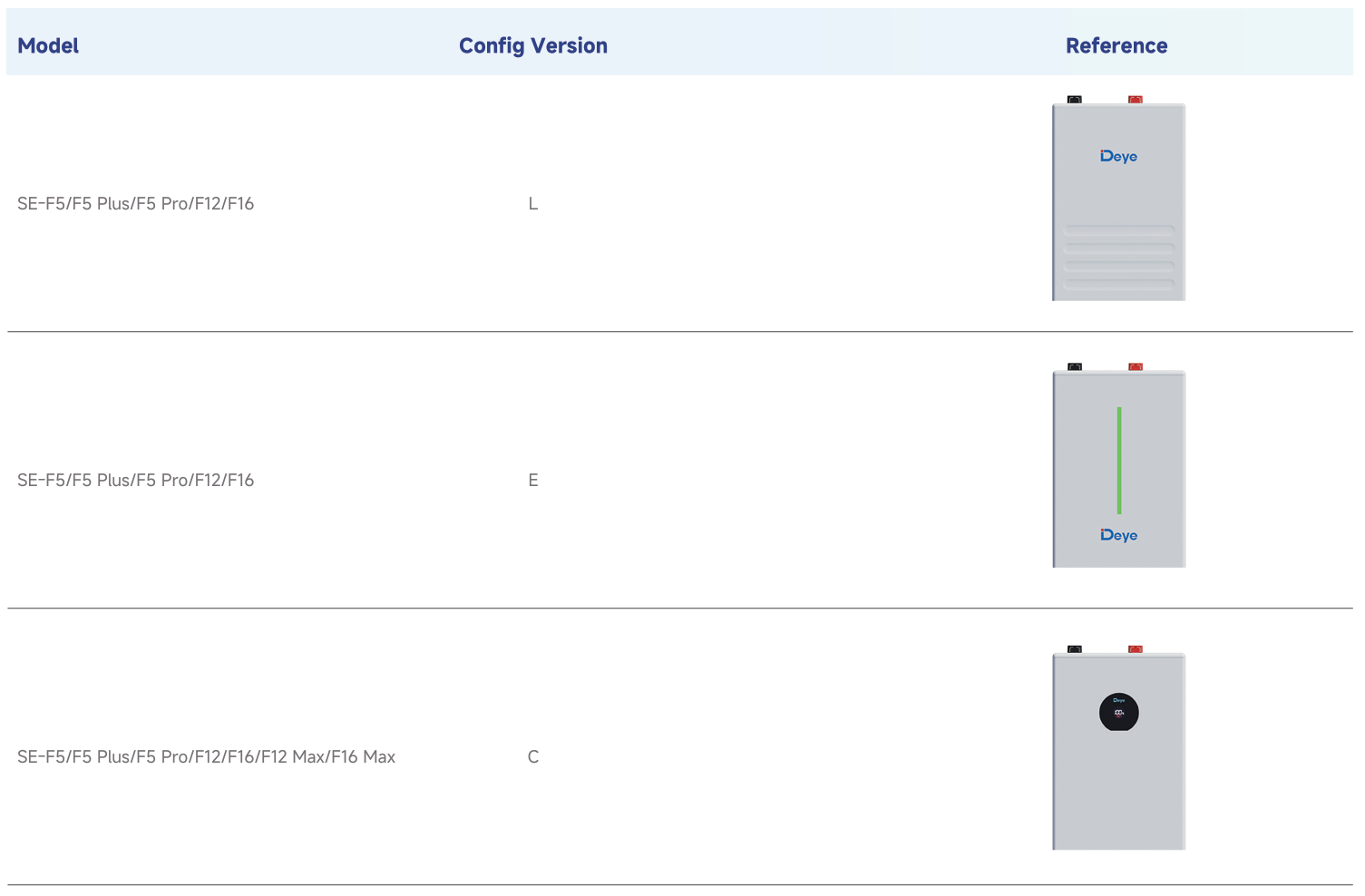

เวอร์ชันการกำหนดค่า L, E และ C

Deye แสดงรายการการกำหนดค่าสามเวอร์ชันที่เปลี่ยนรูปลักษณ์ของแผงด้านหน้าและตัวบ่งชี้ผู้ใช้เป็นหลัก:
• L: เวอร์ชันทั่วไป
• E: รุ่นแถบ LED
• C: เวอร์ชันหน้าจอแสดงผล

ในโบรชัวร์ การกำหนดค่า C แสดงอยู่ในผลิตภัณฑ์หลัก SE-F5/SE-F12/SE-F16 และยังใช้สำหรับรุ่น IP65 'Max' อีกด้วย สำหรับการจัดซื้อ ให้ถือว่า L/E/C เป็นรหัสการกำหนดค่า แทนที่จะเป็นการเปลี่ยนแปลงความจุหลักของแบตเตอรี่

สิ่งที่คำต่อท้าย 'Max' เปลี่ยนแปลงไป

SE-F12 Max และ SE-F16 Max อยู่ในตำแหน่งสำหรับการติดตั้งที่ระดับของตัวเครื่องและอินเทอร์เฟซผู้ใช้มีความสำคัญมากกว่าความจุพื้นฐาน เมื่อเปรียบเทียบกับ SE-F12/SE-F16 มาตรฐาน รุ่น Max จะเพิ่มกล่องหุ้ม IP65 และจอแสดงสถานะ LCD โบรชัวร์ยังระบุถึงตัวเลือกการทำความร้อนในรุ่น Max เพื่อขยายการชาร์จถึง -20°C (การคายประจุยังคงอยู่ -20°C ถึง 55°C) โดยกลไกแล้ว หน่วย Max มีขนาดใหญ่กว่าและหนักกว่า และจะแสดงพร้อมเอาต์พุตด้านข้างสำหรับจ่ายไฟและการสื่อสาร (ไม่มีกล่องรวมสัญญาณ)

SE-F5 กับ SE-F5 Plus กับ SE-F5 โปร

ที่ค่าปกติ 5.12 kWh รุ่น 100 Ah ทั้งสามรุ่นอยู่ใกล้กระดาษ แต่การวางตำแหน่งวงจรการใช้งานแตกต่างกัน:

• SE-F5 เป็นรุ่นเริ่มต้นที่มีความลึกในการคายประจุที่แนะนำ 80% และการรับประกัน 5 ปี
• SE-F5 Plus เพิ่มความลึกของการคายประจุที่แนะนำเป็น 90% ขยายการรับประกันเป็น 10 ปี และขยายช่วงอุณหภูมิในการชาร์จให้กว้างขึ้นถึง -10°C
• SE-F5 Pro รักษาตำแหน่ง 90% DoD / 10 ปี และเพิ่มความสามารถกระแสไฟฟ้าสูงสุดที่ยาวนานขึ้น (150 A เป็นเวลา 120 วินาที) นอกจากนี้ยังรองรับโมดูลการตรวจสอบเสริมสำหรับ WiFi Bluetooth และการเข้าถึงแอป และโบรชัวร์ยังมีอินเทอร์เฟซเครื่องบันทึกข้อมูลสำหรับการสื่อสารในท้องถิ่น

กล่าวโดยสรุป: Plus และ Pro สอดคล้องกับความคาดหวังในการปั่นจักรยานรายวันที่สูงขึ้น ในขณะที่ Pro เพิ่มคุณสมบัติการบูรณาการที่มีประโยชน์เมื่อทดสอบการใช้งานธนาคารคู่ขนานขนาดใหญ่

การขยายขนาด: SE-F12 และ SE-F16

ขั้นตอนจาก 5.12 kWh ถึง 11.8 kWh (SE-F12) ส่วนใหญ่จะเกี่ยวกับหน่วยขนานที่น้อยลงสำหรับเป้าหมายพลังงานของไซต์ที่กำหนด ทั้ง SE-F12 และ SE-F16 ยังคงอยู่ในคลาส 51.2 V เดียวกัน แต่มีขีดจำกัดในการชาร์จแตกต่างกัน: โบรชัวร์แสดงรายการการชาร์จต่อเนื่อง 230 A สำหรับ SE-F12 และการชาร์จต่อเนื่อง 160 A บน SE-F16 ความสามารถในการคายประจุแสดงไว้ที่ 230 A ต่อเนื่อง โดยมีจุดสูงสุด 280 A ในระยะเวลาสั้นๆ

ในทางปฏิบัติ หน่วย 16 kWh มักจะใช้เพื่อลดจำนวนแพ็คที่จำเป็นสำหรับระบบเฟสเดียวที่มีโหลดสูงกว่า ขณะเดียวกันก็รักษาเส้นทางการรวมแบตเตอรี่ LV ที่คุ้นเคยเข้ากับอินเวอร์เตอร์ไฮบริด Deye และอินเวอร์เตอร์นอกกริด

เส้นทางการอัพเกรด: SE-G5.1 Pro-B ถึง SE-F5 Pro

SE-G5.1 Pro-B ของ Deye ยังคงใช้งานกันอย่างแพร่หลายในยุโรปในฐานะแบตเตอรี่แบบแร็คขนาด 5.12 kWh SE-F5 Pro รุ่นใหม่ยังคงใช้สถาปัตยกรรม 51.2 V / 100 Ah เหมือนเดิม แต่เปลี่ยนผลิตภัณฑ์ไปเป็นการติดตั้งแบบติดผนัง/พื้น/สแต็ก และเพิ่มโมดูลตรวจสอบ WiFi/บลูทูธ ซึ่งเป็นอุปกรณ์เสริมภายในระบบนิเวศของ SE-F

พารามิเตอร์	SE-G5.1 Pro-B	SE-F5 โปร
พลังงานที่กำหนด / capacity	5.12 กิโลวัตต์ชั่วโมง / 100 Ah	5.12 กิโลวัตต์ชั่วโมง / 100 Ah
กระทรวงกลาโหมที่แนะนำ	90%	90%
การรับประกัน	10 ปี	10 ปี
ต่อ ชาร์จ / คายประจุ	100 ก / 100 A (max), 150 A peak (2 min)	100 ก / 100 A (cont.), 150 A peak (120 s)
สิ่งที่แนบมา rating	IP20	IP21
รูปแบบการติดตั้ง	ชั้นวาง / ผนัง / พื้น (อยู่ในรายการส่วนรองรับตู้ 19 นิ้ว)	ผนัง / พื้น / ซ้อน (แสดงซ้อนได้สูงสุด 6 ชั้นสำหรับหน่วย 5 kWh)
การติดตาม/การสื่อสาร	สามารถ 2.0, RS485	สามารถ 2.0, RS485; optional WiFi/Bluetooth module and data-logger interface; Bluetooth app on standard SE-F units

จุดที่รู้สึกว่าการอัพเกรดมากที่สุดอยู่ที่การบรรจุหีบห่อและการทดสอบการใช้งาน: ข้อมูลจำเพาะของ Pro-B เป็นแบบแร็ค ในขณะที่แพลตฟอร์ม SE-F จะแสดงเป็นโซลูชันแบบติดผนังแบบโมดูลาร์หรือแบบเรียงซ้อน พร้อมตัวเลือกการเลือกที่มีตัวแปรตัวบ่งชี้ (L/E/C)

เส้นทางการอัพเกรด: RW-F16 ถึง SE-F16

RW-F16 ถูกใช้เป็นแบตเตอรี่ติดผนังความจุสูงทั้งแบบนอกกริดและแบบสำรอง SE-F16 คงระดับ 16 kWh ไว้เท่าเดิม แต่อัปเดตแพลตฟอร์มตามข้อกำหนดการรับประกัน การตรวจสอบ และตัวเลือกการขยาย (รวมถึงการติดตั้งแบบซ้อนในตระกูล SE-F)

พารามิเตอร์	RW-F16	SE-F16
พลังงานที่กำหนด / capacity	16 กิโลวัตต์ชั่วโมง / 314 Ah	16 กิโลวัตต์ชั่วโมง / 314 Ah
กระทรวงกลาโหมที่แนะนำ	90%	90%
การรับประกัน	5 ปี	10 ปี
สิ่งที่แนบมา rating	IP20	IP21 (IP65 บน SE-F16 สูงสุด)
กระแสชาร์จ / คายประจุ	160 A / 160 A ต่อเนื่อง, สูงสุด 300 A (10 วินาที)	160 ต่อ ค่าใช้จ่าย; 230 ต่อ ปล่อย; 280 จุดสูงสุด (10 วินาที)
การติดตาม/การสื่อสาร	สามารถ 2.0, RS485	สามารถ 2.0, RS485 Bluetooth APP
รูปแบบการติดตั้ง	ติดผนัง/พื้น	ติดผนัง / พื้น / วางซ้อน (แสดงสูงสุด 4 ชั้นสำหรับหน่วย 16 kWh)
การรับรอง (ตามที่ระบุไว้)	UN38.3, MSDS	UN38.3, CE, CB (บวกกับการตั้งค่า UL/FCC บน SE-F16 Max)

สำหรับไซต์ที่อยู่อาศัยหลายแห่ง การเปลี่ยนแปลงพาดหัวคือการรับประกันและการย้ายไปสู่ประสบการณ์การตรวจสอบ SE-F ทั่วไป (แอป Bluetooth) ในขณะที่ตัวเลือก Max เน้นถึงโครงการที่ต้องมีระดับตู้ที่สูงกว่า

บันทึกการออกแบบสำหรับผู้ติดตั้งและผู้ออกแบบระบบ

การขยายแบบขนาน: โบรชัวร์ SE-F ระบุ 32 แพ็คแบบขนานตามมาตรฐาน จำนวนที่สูงกว่าจะแสดงด้วยสะพาน CAN ยืนยันความเข้ากันได้ของอินเวอร์เตอร์ ขนาดของสายเคเบิล และมาตรฐานท้องถิ่น ก่อนที่จะสร้างธนาคารคู่ขนานขนาดใหญ่
• ขีดจำกัดความร้อน: ทุกรุ่นแสดงรายการการคายประจุ -20°C ถึง 55°C; โดยทั่วไปการชาร์จจะอยู่ที่ 0°C ถึง 55°C โดยรุ่น Plus จะขยายได้ถึง -10°C และรุ่น Max รองรับตัวเลือกการทำความร้อนลงไปที่ -20°C
• ตัวเลือกกรอบหุ้ม: รุ่น IP21 ใช้สำหรับภายในอาคารหรือพื้นที่คุ้มครองเป็นหลัก รุ่น IP65 ได้รับการออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรงขึ้น โดยขึ้นอยู่กับการติดตั้งที่ถูกต้อง
• การทดสอบการใช้งานและการตรวจสอบ: โบรชัวร์เน้นย้ำถึงโหมดเครือข่ายอัตโนมัติและการตรวจสอบภายในผลิตภัณฑ์ SE-F; การตรวจสอบระยะไกลเป็นส่วนหนึ่งของการตั้งค่า ESS เต็มรูปแบบ

บทสรุป

ทั่วทั้งกลุ่มผลิตภัณฑ์ SE-F การเปลี่ยนแปลงหลักนั้นใช้ได้จริง: รูปแบบการติดตั้งที่สม่ำเสมอมากขึ้น (ตัวเลือกผนัง พื้น และแบบเรียงซ้อน) การแบ่งส่วนที่ชัดเจนยิ่งขึ้นในระดับ 5 kWh และเส้นทาง IP65 ผ่านรุ่น Max สำหรับการอัปเกรดจาก SE-G5.1 Pro-B หรือ RW-F16 การเปลี่ยนแปลงที่เห็นได้ชัดเจนที่สุดคือบรรจุภัณฑ์ เงื่อนไขการรับประกัน และการตรวจสอบถึงสถานที่ การคัดเลือกขั้นสุดท้ายควรได้รับแรงผลักดันจากสภาพแวดล้อมของไซต์งาน (ในร่มและกลางแจ้ง) ข้อกำหนดการรับรองในปัจจุบันและท้องถิ่นที่จำเป็น
