คู่มือปฏิบัติในการติดตั้งแบตเตอรี่ในบ้าน Deye: ข้อผิดพลาดทั่วไปและวิธีแก้ปัญหาสำหรับ SE-F16 และ RW-F16

คู่มือปฏิบัติในการติดตั้งแบตเตอรี่ในบ้าน ดีย์: ข้อผิดพลาดทั่วไปและวิธีแก้ปัญหาสำหรับ SE-F16 และ RW-F16

บทนำ

ในรายงานเทคโนโลยีของ BBC ระบบกักเก็บพลังงานในบ้านมักถูกมองว่าเป็น “สถานีไฟฟ้าในบ้าน” ที่ไม่ขึ้นกับพลังงาน แผงโซลาร์เซลล์บนชั้นดาดฟ้าผลิตกระแสไฟฟ้าในเวลากลางวัน จ่ายพลังงานให้กับแบตเตอรี่ในเวลากลางคืนหรือในวันที่ฝนตก จัดการกับราคาไฟฟ้าในหุบเขาสูงสุด ความผันผวนของโครงข่ายไฟฟ้า และแม้กระทั่งสภาพอากาศสุดขั้ว อย่างไรก็ตาม การติดตั้งในโลกแห่งความเป็นจริงยังห่างไกลจาก "ปลั๊กแอนด์เพลย์" Deye (แบรนด์ Deye ซึ่งเป็นแบรนด์อุปกรณ์จัดเก็บพลังงานและอินเวอร์เตอร์ระดับมืออาชีพ) ของแบตเตอรี่ลิเธียมแรงดันต่ำ SE-F16 และ RW-F16 (ทั้ง 16kWh LiFePO₄, 51.2V nominal) เมื่อจับคู่กับ SUN-10K-SG05LP3-EU-SM2 (อินเวอร์เตอร์ไฮบริดแรงดันไฟฟ้าต่ำสามเฟส 10kW) แม้ว่าได้รับการออกแบบมาให้เชื่อถือได้ แต่ก็มักจะแสดงความผิดปกติในการเดินสายไฟ การสื่อสาร และการขนานจริง บทความนี้อิงจากคู่มืออย่างเป็นทางการของ Deye ฟอรัมผู้ใช้ (เช่น DIY Solar Forum) และกรณีการติดตั้งจริง โดยวิเคราะห์ปัญหาทั่วไปสี่ประการพร้อมวิธีแก้ปัญหาเพื่อช่วยให้เจ้าของบ้านหรือผู้ติดตั้งทั่วไปหลีกเลี่ยงข้อผิดพลาด ข้อมูลมาจากข้อกำหนดผลิตภัณฑ์ล่าสุดปี 2025-2026 และประสิทธิภาพจริงขึ้นอยู่กับอุณหภูมิ, SOC ฯลฯ

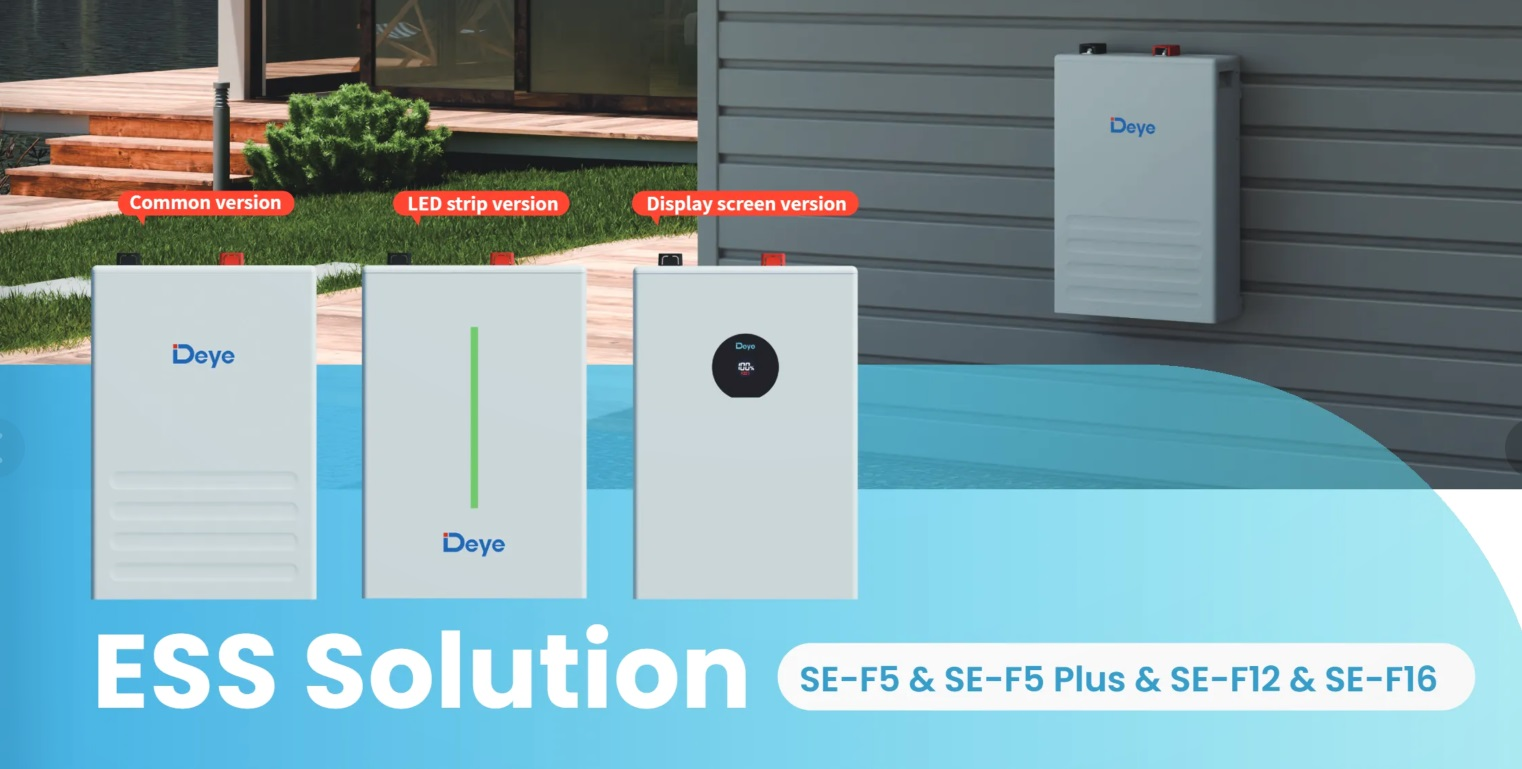

รูปที่ 1. ภาพอย่างเป็นทางการของซีรีส์ Deye SE-F16

2.1 กรณีที่หนึ่ง: ข้อผิดพลาดในการสื่อสาร BMS — “แบตเตอรี่ไม่ตอบสนอง” ระบบปิดเครื่องโดยตรง

ปัญหาที่พบบ่อยที่สุด: อินเวอร์เตอร์แสดง “comm./F01-F64” หรือจอ LCD ของแบตเตอรี่แจ้งว่า “W31 คำเตือนการสื่อสารแบตเตอรี่ (การสื่อสารของ PCS ล้มเหลว)” เจ้าของบ้านสามเฟสชาวเยอรมันติดตั้งหนึ่งยูนิต SUN-10K-SG05LP3-EU-SM2 สองยูนิต RW-F16; หลังจากเปิดเครื่อง อินเวอร์เตอร์จะแจ้งเตือนซ้ำๆ SOC ของแบตเตอรี่ไม่แสดง และการชาร์จ/คายประจุล้มเหลวโดยสิ้นเชิง การวิเคราะห์สาเหตุ: แบตเตอรี่ Deye มี BMS (ระบบจัดการแบตเตอรี่) ในตัวที่สื่อสารกับอินเวอร์เตอร์ผ่าน CAN 2.0 (พอร์ต RJ45) สาเหตุทั่วไป ได้แก่:

สายเคเบิลสื่อสารไม่ได้ติดตั้งวงแหวนเฟอร์ไรต์ตามต้องการ (สำหรับการเดินสายระยะไกล แนะนำให้ม้วน 4 รอบเพื่อป้องกันการรบกวน)
ลำดับการเดินสายไฟไม่ถูกต้อง (ย้อนกลับ CAN-H/L)
ลำดับการเปิดเครื่องไม่ถูกต้อง (ควรเปิดสวิตช์บริการแบตเตอรี่ก่อน จากนั้นจึงเปิดสวิตช์ BMS และสุดท้ายคืออินเวอร์เตอร์)
โหมดอินเวอร์เตอร์ “Li-BMS” ไม่ได้ตั้งค่าเป็นโปรโตคอลดั้งเดิมของ Deye (หรือเลือก Pylontech หรือโปรโตคอลบุคคลที่สามอื่นไม่ถูกต้อง)
RW-F16 เป็นรุ่นคลาสสิก แม้ว่า SE-F16 จะรองรับเครือข่ายอัตโนมัติ แต่เฟิร์มแวร์ที่ไม่ตรงกันก็ยังสามารถกระตุ้นให้เกิด “การทำซ้ำที่อยู่หลัก” ได้

โซลูชั่นที่ใช้งานได้จริง:

หลังจากปิดเครื่องแล้ว ให้ใช้สายสื่อสาร CAT5E เดิมเพื่อเชื่อมต่อพอร์ต "PCS" ของแบตเตอรี่เข้ากับพอร์ต BMS CAN ของอินเวอร์เตอร์อีกครั้ง
เมื่อสายสื่อสารยาวหรือมีคลื่นแม่เหล็กไฟฟ้าแรงสูงที่ไซต์งาน ต้องติดตั้งวงแหวนเฟอร์ไรต์และพันอย่างถูกต้อง
ก่อนที่จะขนาน ให้ชาร์จแบตเตอรี่ทั้งหมดไปที่ SOC 100% เพื่อลดความแตกต่างของแรงดันไฟฟ้าและหลีกเลี่ยงกระแสไฟฟ้าหมุนเวียน
ป้อนอินเวอร์เตอร์ “การตั้งค่าแบตเตอรี่” และตั้งค่าโปรโตคอล “Li-BMS” เป็นโปรโตคอล Deye Native (โดยปกติจะจดจำอัตโนมัติ หรือเลือกโหมด 00)
ลำดับการเปิดเครื่องมาตรฐาน: สวิตช์บริการแบตเตอรี่เปิด → สวิตช์ BMS เปิด → สตาร์ทอินเวอร์เตอร์
หากยังผิดปกติอยู่ ให้ตรวจสอบบันทึก BMS ผ่านแอป Deye หรือแพลตฟอร์มตรวจสอบ เฉพาะอินเวอร์เตอร์ดั้งเดิมของ Deye เท่านั้นที่รองรับการอัพเกรดเฟิร์มแวร์แบตเตอรี่ออนไลน์ อินเวอร์เตอร์ของบริษัทอื่นไม่สามารถดำเนินการนี้ได้

ความคิดเห็นของเจ้าของ: หลังจากทำตามขั้นตอนเหล่านี้ ระบบจะกลับสู่สภาวะปกติภายใน 10 นาที และข้อมูล SOC ก็ซิงโครไนซ์แบบเรียลไทม์ คู่มือระบุไว้อย่างชัดเจน: สำหรับสัญญาณเตือนการสื่อสารของ PCS ให้วินิจฉัยผ่านซอฟต์แวร์การตรวจสอบก่อน และอย่าใช้งานระบบที่มีข้อบกพร่อง

2.2 กรณีที่สอง: ความไม่สมดุลของแบตเตอรี่คู่ขนาน — ก้อนหนึ่ง “เต็ม” และอีกก้อนหนึ่ง “หิวโหย”

พบบ่อยในระหว่างการขยายแบตเตอรี่หลายก้อน: หลังจากขนาน SE-F16 สองยูนิต เครื่องหนึ่งจะชาร์จต่อในขณะที่ SOC อีกเครื่องยังคงอยู่ที่ 60% ส่งผลให้ความจุรวมสิ้นเปลืองและยังกระตุ้นให้เกิด "แรงดันไฟฟ้าของเซลล์เกินความแตกต่าง" เจ้าของวิลล่าชาวโปแลนด์ (อินเวอร์เตอร์ RW-F16 10kW จำนวน 4 เครื่อง) พบว่ากระแสไฟฟ้าคายประจุไม่สม่ำเสมอหลังจากขนานกัน โดยมีสัญญาณเตือนภายใต้โหลดสูงสุด การวิเคราะห์สาเหตุ:

RW-F16 ต้องใช้การเชื่อมต่อแบบเดซี่เชน IN→OUT SE-F16 รองรับเครือข่ายอัตโนมัติโดยไม่ต้องใช้สวิตช์ DIP แต่ลำดับสายสื่อสารที่ไม่ถูกต้องหรือข้อขัดแย้งเกี่ยวกับที่อยู่อาจทำให้เกิดความล้มเหลวของเครือข่ายได้
SOC ของแบตเตอรี่ไม่สอดคล้องกันก่อนทำการขนาน (คู่มือกำหนดให้แบตเตอรี่ทั้งหมดชาร์จเต็ม 100% ก่อนทำการขนาน)
หน้าตัดของสายไฟเล็กเกินไปหรือแรงบิดในการเชื่อมต่อไม่เพียงพอ (แนะนำ 2/0 AWG แรงบิดมาตรฐาน 24.5 นิวตันเมตร)
อินเวอร์เตอร์กระแสชาร์จ/คายประจุสูงสุดไม่ได้กำหนดค่าตามความจุแบตเตอรี่ทั้งหมด: SUN-10K-SG05LP3-EU-SM2 กระแสชาร์จ/คายประจุสูงสุด 240A, กระแสไฟคายประจุต่อเนื่อง RW-F16 เดี่ยว 160A

โซลูชั่นที่ใช้งานได้จริง:

ก่อนที่จะขนาน ให้ชาร์จแบตเตอรี่แต่ละก้อนจนเต็มถึง 100% SOC แยกกัน และปล่อยให้แบตเตอรี่อยู่ได้ 24 ชั่วโมงเพื่อให้แน่ใจว่าแรงดันไฟฟ้ามีความสม่ำเสมอ
สายเคเบิลสื่อสารจะต้องเชื่อมต่ออย่างเคร่งครัดในสายโซ่เดซี่ IN → OUT ยูนิตเดียวรองรับยูนิตคู่ขนานได้สูงสุด 32 ยูนิต โดยมีความจุรวมสูงสุด 512kWh
SE-F16 ไม่ต้องตั้งค่าสวิตช์ DIP; โหมดขนาน RW-F16: โหมด 1 สำหรับอินเวอร์เตอร์ ≤15kW, โหมด 2 สำหรับอินเวอร์เตอร์ >15kW
ในอินเวอร์เตอร์ “การตั้งค่าแบตเตอรี่” ให้เปิดใช้งานโหมดขนาน ตั้งค่าความจุรวมและกระแสประจุ/คายประจุสูงสุดอย่างถูกต้อง แนะนำให้ใช้กระแสไฟฟ้าต่อเนื่อง RW-F16 เดี่ยวให้อยู่ภายใน 160A เพื่อป้องกันความร้อนสูงเกินไป (เบรกเกอร์ 125A ในตัวให้การป้องกันเพิ่มเติม)
ตรวจสอบแรงดันไฟฟ้าของเซลล์แบตเตอรี่และความแตกต่างของอุณหภูมิแบบเรียลไทม์ผ่านแพลตฟอร์มหรือแอพ Deye cloud ตรวจสอบสายเคเบิลและการเชื่อมต่อทันทีหากแรงดันไฟฟ้าต่างกันเกิน 0.5V

ผลลัพธ์: หลังการซ่อมแซม เจ้าของสามารถชาร์จ/คายประจุแบตเตอรี่ได้อย่างสมดุล และกระจายกระแสไฟฟ้าได้อย่างสมดุล ทำให้อัตราการใช้เองของระบบเพิ่มขึ้น 30% คู่มือเตือนไว้อย่างชัดเจน: ในโหมดขนาน หากกระแสไฟฟ้าต่อเนื่องของแบตเตอรี่ก้อนเดียวเกินขีดจำกัด อาจทำให้เกิดความร้อนสูงเกินไปหรือเสี่ยงต่อความปลอดภัย

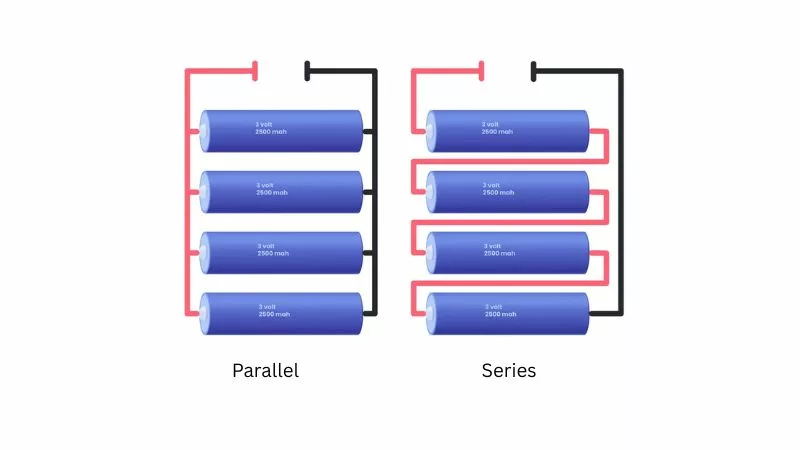

รูปที่ 2. แผนผังของหลักการเชื่อมต่อแบตเตอรี่แบบขนานกับแบบอนุกรม

2.3 กรณีที่สาม: การต่อสายดินและข้อผิดพลาด DC - สัญญาณเตือน F22/F56 อันตรายจากความปลอดภัย

หลังจากติดตั้ง SUN-10K-SG05LP3-EU-SM2 จะมีการรายงาน F22 (การต่อสายดินหรือการเชื่อมต่อ DC ที่ผิดปกติ) หรือ F56 (แรงดันไฟฟ้าบัส DC ต่ำเกินไป) บ่อยครั้ง ผู้ติดตั้งชาวฝรั่งเศสพบปัญหา "ออฟไลน์" เป็นครั้งคราวเมื่อติดตั้งบนผนัง RW-F16; อินเวอร์เตอร์แสดงแรงดันแบตเตอรี่ต่ำผิดปกติ (แรงดันแบตเตอรี่จริง 51V ปกติ) การวิเคราะห์สาเหตุ:

การเชื่อมต่อสายดินไม่น่าเชื่อถือ (ตู้อินเวอร์เตอร์และแบตเตอรี่ต้องเชื่อมต่อกับสายดินป้องกัน PE อย่างถูกต้อง)
แรงบิดของสายเคเบิลบวก/ลบ DC ไม่ถึงมาตรฐาน (24.5Nm) หรือกลับขั้ว (อาจทำให้อินเวอร์เตอร์เสียหายโดยตรง)
RW-F16 มีเซอร์กิตเบรกเกอร์สองขั้วขนาด 125A ในตัว, SE-F16 มีความสามารถในการจ่ายกระแสไฟต่อเนื่องสูงสุด 230A; เมื่ออุณหภูมิแวดล้อมต่ำกว่า 0 ℃ แบตเตอรี่ BMS จะห้ามการชาร์จและกระตุ้นการป้องกัน
หม้อแปลงกระแส CT ติดตั้งผิดทิศทาง (ในโหมด Zero-Export ลูกศรต้องชี้ไปด้านโหลด)

โซลูชั่นที่ใช้งานได้จริง:

ก่อนการติดตั้ง ให้ตรวจสอบว่าสายเคเบิล DC ทั้งหมดตรงตามข้อกำหนดด้านแรงบิด แยกขั้วบวกและขั้วลบอย่างเคร่งครัด และอย่ากลับขั้ว
กล่องหุ้มอินเวอร์เตอร์และกล่องหุ้มแบตเตอรี่จะต้องต่อสายดินอย่างเชื่อถือได้กับจุด PE เดียวกันเพื่อสร้างการเชื่อมต่อที่เท่ากัน
ตรวจสอบบันทึก "สัญญาณเตือนระบบ" ของอินเวอร์เตอร์ F22 ส่วนใหญ่เกิดจากการเชื่อมต่อที่หลวม — ขันให้แน่นเพื่อแก้ไข
เชื่อมต่อเซ็นเซอร์อุณหภูมิเข้ากับพอร์ตที่ถูกต้อง หลีกเลี่ยงการตั้งค่าโหมดแบตเตอรี่ตะกั่วกรดโดยไม่ตั้งใจ
ยึดหม้อแปลงกระแสไฟฟ้า CT บนเส้นเฟสที่สอดคล้องกันโดยให้ลูกศรชี้ไปที่โหลด ระบบสามเฟสต้องครอบคลุม L1/L2/L3 เต็ม

หลังจากการซ่อมแซม สัญญาณเตือนต่างๆ ก็หมดไป และฟังก์ชันการสลับการทำงานของ UPS อย่างราบรื่นของระบบก็ทำงานได้ตามปกติ รายงานที่เกี่ยวข้องกับ BBC ชี้ให้เห็นว่าการต่อสายดินที่ไม่ดีเป็นหนึ่งในอันตรายด้านความปลอดภัยที่ซ่อนอยู่มากที่สุดในระบบจัดเก็บพลังงานภายในบ้าน

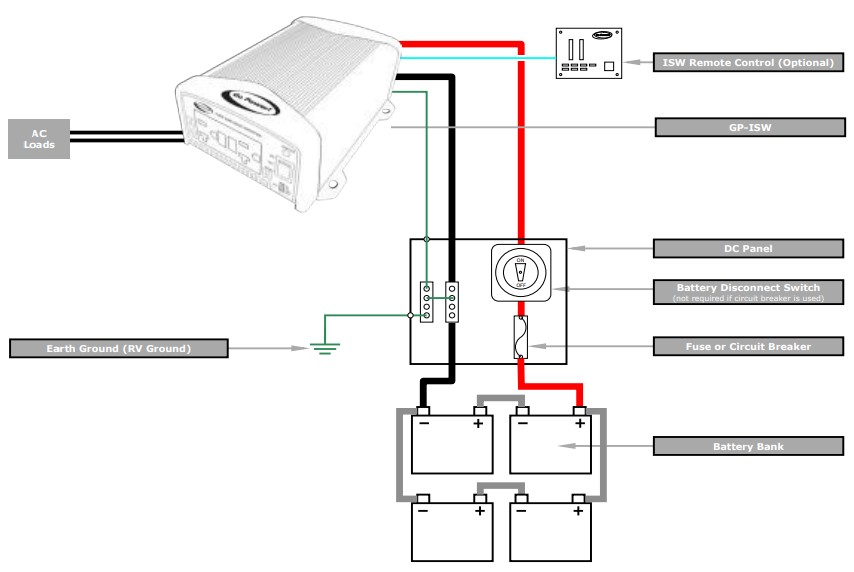

รูปที่ 3. แผนผังที่สมบูรณ์ของสายไฟและการต่อสายดินด้าน DC ของอินเวอร์เตอร์ (PE/กราวด์กราวด์)

2.4 กรณีที่สี่: ความล้มเหลวในการชาร์จ/คายประจุตามระยะเวลาการใช้งาน (TOU) และการล็อคขีดจำกัดบนของการชาร์จ

เมื่ออินเวอร์เตอร์ตั้งค่าช่วงเวลาราคาไฟฟ้าของพีควัลเลย์ แบตเตอรี่จะไม่สามารถชาร์จตามกำหนดเวลาหรือชาร์จได้สูงสุดเพียง 80% เท่านั้น ผู้ใช้ชาวดัตช์ที่จับคู่ SE-F16 พบว่าในช่วงกลางคืนที่มีราคาหุบเขานั้นไม่มีการชาร์จ ในขณะที่ในเวลากลางวันจะแสดงข้อความ "การคายประจุแบตเตอรี่อย่างผิดปกติ" การวิเคราะห์สาเหตุ:

เปิดใช้งานตัวเลือก "เปิดใช้งานแบตเตอรี่" โดยไม่ตั้งใจ (ฟังก์ชันนี้ใช้สำหรับการกู้คืนแบตเตอรี่ที่มี SOC ต่ำเท่านั้น โดยจะต้องปิดใช้งานระหว่างการทำงานปกติ)
การสื่อสาร BMS ไม่เสถียร ดังนั้นอินเวอร์เตอร์จึงไม่สามารถรับข้อมูล SOC จริงได้
เฟิร์มแวร์แบตเตอรี่ RW-F16/SE-F16 รองรับการอัพเกรดอินเวอร์เตอร์ Deye เท่านั้น การผสมกับอุปกรณ์ของบริษัทอื่น เช่น Victron ทำให้เกิดการแสดงการไหลของพลังงานที่ผิดปกติได้ง่าย

โซลูชั่นที่ใช้งานได้จริง:

ในอินเวอร์เตอร์ “การตั้งค่าแบตเตอรี่” ให้ปิดใช้งานฟังก์ชัน “เปิดใช้งานแบตเตอรี่”
เปิดใช้งาน “การชาร์จกริด” และตั้งค่าช่วงเวลา TOU Peak-Valley อย่างถูกต้อง (เช่น คืน 00:00-06:00 การเรียกเก็บเงินราคาหุบเขา)
ขั้นแรก ตัดปัญหาการสื่อสาร BMS ออก (อ้างอิงถึงกรณีที่หนึ่ง)
เมื่อผสมกับอินเวอร์เตอร์ของบริษัทอื่น ให้เปลี่ยนไปใช้โหมดแรงดันไฟฟ้าแบบแมนนวลหรือติดต่อ Deye เพื่อยืนยันความเข้ากันได้ของโปรโตคอล

หลังจากที่ผู้ใช้ใช้การแก้ไข ระบบจะปฏิบัติตามกลยุทธ์ Peak-Valley อย่างเคร่งครัด และค่าไฟฟ้าก็ลดลงอย่างมาก

รูปที่ 4. แผนภาพการติดตั้งที่ถูกต้องของหม้อแปลงกระแส CT

คู่มือการหลีกเลี่ยงหลุมพราง: การติดตั้งโดยมืออาชีพยังคงเป็นสิ่งสำคัญ

Deye SE-F16 (โครงสร้างกะทัดรัด เอาต์พุตกระแสไฟสูง อัตราการป้องกันสูงกว่า) และ RW-F16 (เซอร์กิตเบรกเกอร์ในตัว การติดตั้งติดผนังแบบคลาสสิก) ต่างก็เป็นผลิตภัณฑ์สำหรับที่อยู่อาศัยที่ครบถ้วน โดยมีอายุการใช้งาน 6000 รอบและประสิทธิภาพไปกลับมากกว่า 90% อย่างไรก็ตาม ความเป็นมืออาชีพในการติดตั้งเป็นสิ่งจำเป็นอย่างยิ่ง โดยบุคลากรมืออาชีพจะต้องดำเนินการ โดยปฏิบัติตามมาตรฐานแรงบิดที่ระบุในคู่มืออย่างเคร่งครัด ช่วงอุณหภูมิในการทำงาน (การชาร์จ 0-55°C) และข้อกำหนดด้านการสื่อสาร ข้อผิดพลาดในการติดตั้งส่วนใหญ่เกิดจากการทำงานที่ไม่ได้มาตรฐาน เช่น การเลือกสายเคเบิลไม่เป็นไปตามข้อกำหนด ลำดับการเปิดเครื่องที่วุ่นวาย หรือความล้มเหลวในการดำเนินการปรับสมดุลก่อนการต่อขนาน คำแนะนำการปฏิบัติ:

ทำการจำลองและดีบักทั้งระบบให้เสร็จสิ้นก่อนการติดตั้ง
ตรวจสอบเวอร์ชันเฟิร์มแวร์และบันทึกการทำงานเป็นประจำผ่านแอป Deye
แม้ว่าการส่งมอบคลังสินค้าในยุโรปจะมีประสิทธิภาพ แต่ก็ยังแนะนำให้เลือกผู้ติดตั้งที่ได้รับการรับรองในท้องถิ่น
ในสภาพอากาศที่รุนแรง ให้มุ่งเน้นไปที่การตรวจสอบอุณหภูมิของแบตเตอรี่เพื่อหลีกเลี่ยงการกระตุ้นการป้องกัน BMS บ่อยครั้ง

เทคโนโลยีการจัดเก็บพลังงาน ตามที่อธิบายไว้ในรายงานของ BBC กำลังเปลี่ยนจากสถานการณ์ทางวิชาชีพไปสู่ครัวเรือนทั่วไป อย่างไรก็ตาม เพื่อให้บรรลุถึงความเป็นอิสระด้านพลังงานในครัวเรือนอย่างแท้จริง การทำงานที่ได้มาตรฐานในระหว่างขั้นตอนการติดตั้งมักจะมีความสำคัญมากกว่าตัวผลิตภัณฑ์เอง เมื่อพบข้อผิดพลาด ขั้นแรกให้ปรึกษาตารางอ้างอิงข้อบกพร่องอย่างเป็นทางการของ Deye หรือติดต่อฝ่ายสนับสนุนทางเทคนิคอย่างเป็นทางการ หลังจากการดีบักอย่างเหมาะสม แบตเตอรี่ซีรีส์นี้สามารถทำงานได้อย่างเสถียรนานกว่า 10 ปี และกลายเป็นหน่วยสำรองพลังงานสีเขียวที่เชื่อถือได้สำหรับบ้าน
