SUN-100K-PCS01HP3 กับ SUN-125K-PCS01HP3: การเปรียบเทียบข้อมูลจำเพาะเพื่อเลือกพีซีที่เหมาะสม

แพลตฟอร์มเดียวกัน เพดานไฟฟ้าต่างกัน

SUN-100K-PCS01HP3 และ SUN-125K-PCS01HP3 ใช้ตู้เดียวกัน มีช่วงแรงดันไฟฟ้าแบตเตอรี่ 630-1000V เท่ากัน และใช้กลยุทธ์การชาร์จ BMS แบบปรับเองได้เหมือนกัน สิ่งที่แยกความแตกต่างคือการจัดการปัจจุบันและเอาต์พุตที่ได้รับการจัดอันดับ และความแตกต่างนั้นคือสิ่งที่กำหนดอย่างแท้จริงว่าอันไหนอยู่ในโปรเจ็กต์ที่กำหนด

ทั้งสองหน่วยยอมรับอินพุตแบตเตอรี่เดียวและรองรับเคมีลิเธียมไอออนโดยเฉพาะ ดังนั้นการตัดสินใจระหว่างทั้งสองหน่วยจึงขึ้นอยู่กับปริมาณพลังงานที่ไซต์งานต้องเคลื่อนย้าย ไม่ใช่ความเข้ากันได้กับชั้นวางแบตเตอรี่

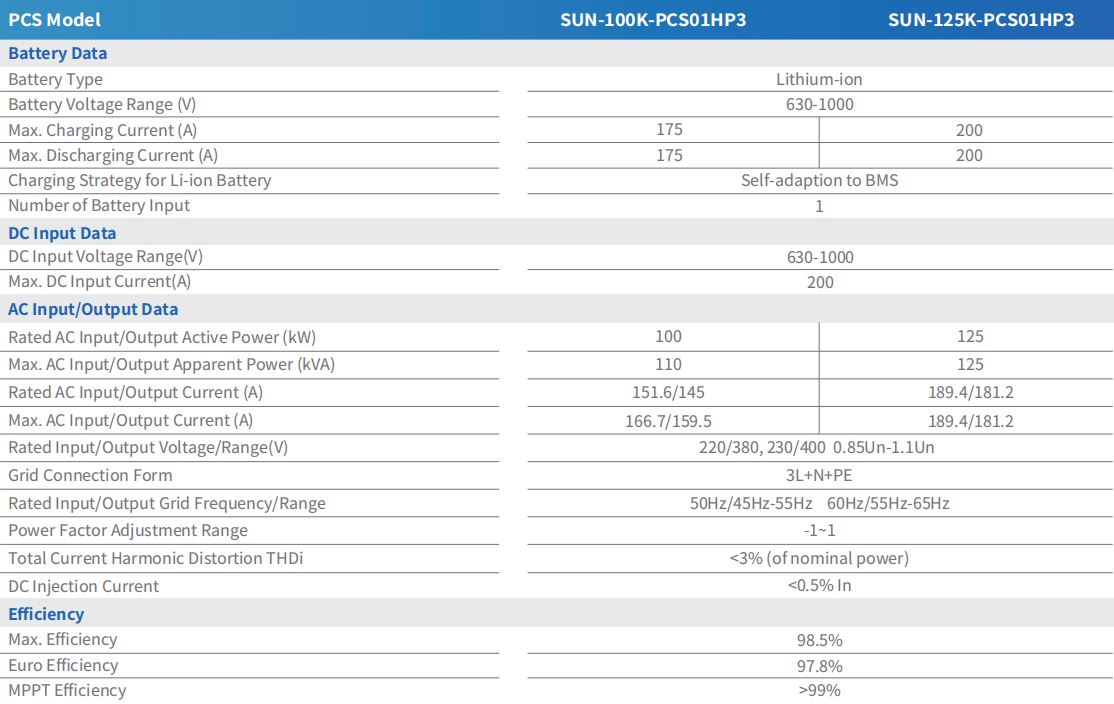

การชาร์จและการคายประจุกระแสไฟ

SUN-100K-PCS01HP3 ได้รับการจัดอันดับสำหรับ 175เอ กระแสการชาร์จและการคายประจุสูงสุด SUN-125K-PCS01HP3 ก้าวขึ้นไป 200A ทั้งสองด้าน ช่องว่าง 25A นั้นเป็นขีดจำกัดในทางปฏิบัติเกี่ยวกับความเร็วที่หน่วยใดหน่วยหนึ่งสามารถเคลื่อนย้ายพลังงานเข้าหรือออกจากชั้นวางแบตเตอรี่ในระหว่างรอบการชาร์จหรือคายประจุ และจะปรับขนาดโดยตรงกับความแตกต่างของกำลังไฟฟ้าที่ได้รับพิกัดระหว่างทั้งสองรุ่น

เอาต์พุต AC ที่ได้รับการจัดอันดับและสูงสุด

กำลังไฟที่ใช้งานอินพุต/เอาท์พุต AC พิกัดอยู่ที่ 100kW สำหรับหน่วยขนาดเล็ก และ 125kW สำหรับหน่วยที่ใหญ่กว่า กำลังไฟฟ้าที่ปรากฏมีอัตราส่วนเดียวกัน: สูงสุด 110kVA สำหรับ SUN-100K-PCS01HP3 เทียบกับ 125kVA สำหรับ SUN-125K-PCS01HP3 ในด้านกระแสไฟ AC อินพุต/เอาท์พุตที่กำหนดอยู่ที่ 151.6A/145A บนหน่วย 100kW เทียบกับ 189.4A/181.2A บนหน่วย 125kW โดยกระแสไฟ AC สูงสุดถึง 166.7A/159.5A และ 189.4A/181.2A ตามลำดับ

ทั้งสองรุ่นใช้ช่วงแรงดันไฟฟ้าเดียวกัน — 220/380V หรือ 230/400V, 0.85Un ถึง 1.1Un — และรูปแบบการเชื่อมต่อกริด 3L N PE เดียวกัน ดังนั้นแนวทางการเดินสายไฟด้าน AC จึงไม่เปลี่ยนแปลงระหว่างทั้งสองรุ่น เฉพาะขนาดตัวนำเท่านั้นที่ต้องคำนึงถึงกระแสที่สูงขึ้นในหน่วย 125kW

ตัวเลขประสิทธิภาพแทบจะเหมือนกัน

ประสิทธิภาพคือจุดที่ทั้งสองโมเดลมาบรรจบกันแทนที่จะแยกจากกัน ทั้งสองเข้าถึงประสิทธิภาพสูงสุดที่ 98.5% และประสิทธิภาพยูโร 97.8% โดยมีประสิทธิภาพ MPPT เกิน 99% เมื่อจับคู่กับโมดูล MPPT ความเพี้ยนฮาร์มอนิกกระแสรวมจะต่ำกว่า 3% ของกำลังที่กำหนดบนทั้งสองยูนิต และกระแสการฉีด DC จะอยู่ต่ำกว่า 0.5% In กล่าวอีกนัยหนึ่ง การเลือกรุ่น 100kW มากกว่ารุ่น 125kW ไม่ใช่การแลกเปลี่ยนประสิทธิภาพการแปลง แต่เป็นคำถามเกี่ยวกับปริมาณงานเท่านั้น

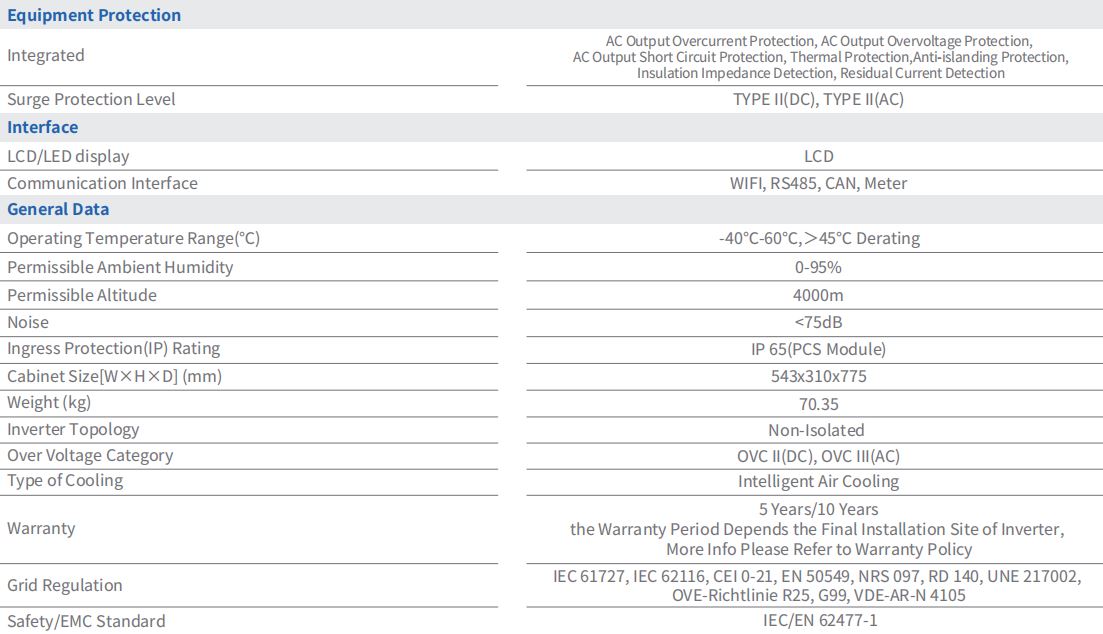

การป้องกันที่ใช้ร่วมกัน อินเทอร์เฟซ และการจัดอันดับด้านสิ่งแวดล้อม

การป้องกันอุปกรณ์จะเหมือนกันในทั้งสองรุ่น: การป้องกันกระแสไฟเกินและแรงดันไฟฟ้าเกินของเอาท์พุต AC, การป้องกันการลัดวงจร, การป้องกันความร้อน, การป้องกันการหลุดออก, การตรวจจับอิมพีแดนซ์ของฉนวน และการตรวจจับกระแสตกค้าง สนับสนุนโดยการป้องกันไฟกระชาก Type II ทั้งในด้าน DC และ AC ทั้งสองรุ่นมีระดับ IP65 บนโมดูล PCS โดยมีช่วงอุณหภูมิการทำงานที่ -40°C ถึง 60°C โดยมีการลดพิกัดที่สูงกว่า 45°C และรองรับระดับความสูงได้สูงสุดถึง 4000 ม.

อินเทอร์เฟซการสื่อสาร — WIFI, RS485, CAN และมิเตอร์ — และจอแสดงผล LCD เหมือนกันบนทั้งสองยูนิต ดังนั้นการรวมเข้ากับ การตั้งค่า ESS เชิงพาณิชย์และอุตสาหกรรม ไม่เปลี่ยนแปลงตามเรตติ้ง PCS ที่เลือก เงื่อนไขการรับประกัน 5 หรือ 10 ปี ขึ้นอยู่กับสถานที่ติดตั้ง ยังใช้กับทั้งสองรุ่นเท่ากัน

ระบุอันไหน

สำหรับโครงการที่มีขนาดเพิ่มขึ้นครั้งละประมาณ 100kW หรือในกรณีที่ต้องเพิ่มอัตราส่วน 5 ชิ้นต่อหน่วยของโมดูล STS ให้สูงสุด SUN-100K-PCS01HP3 จึงมีขนาดพอดีตามธรรมชาติ สำหรับโครงการที่ต้องการเพิ่มเพดาน 2.5MW โดยใช้หน่วย PCS น้อยลง หรือในกรณีที่อัตราส่วน 4-PCS ของโมดูล STS สำหรับหน่วย 125kW ตรงกับงบประมาณด้านพลังงานของไซต์มากกว่า SUN-125K-PCS01HP3 ถือเป็นจุดเริ่มต้นที่ดีกว่า ไม่ว่าจะด้วยวิธีใด ทั้งสองรุ่นสามารถผสมผสานกันในวงกว้างได้ กลุ่มผลิตภัณฑ์จัดเก็บพลังงานแบตเตอรี่ขนาดใหญ่ ตราบใดที่เป็นไปตามขีดจำกัด PCS ต่อรุ่นของโมดูล STS
