อธิบายรายละเอียด SUN-MPPT-L01-EU-AM8 และ SUN-STS500L: 8 Channels, 500kW STS

สองโมดูล สองงานที่แตกต่างกัน

SUN-MPPT-L01-EU-AM8 และ SUN-STS500L ตั้งอยู่ตรงข้ามกันของคลัสเตอร์ C&I ESS เดียวกัน คนหนึ่งดึงพลังงานเข้ามาจากสตริง PV และส่งต่อไปยัง PCS อย่างมีประสิทธิภาพมากที่สุด อีกฝ่ายเป็นผู้ตัดสินใจว่าแหล่งพลังงานใด เช่น กริด เครื่องกำเนิดไฟฟ้า หรือตัว PCS เองที่เข้าถึงโหลดได้จริง ไม่มีสิ่งใดมาแทนที่งานอื่นได้ และการทำความเข้าใจว่างานของแต่ละคนเริ่มต้นและหยุดที่ใดทำให้ง่ายต่อการกำหนดขนาดระบบอย่างถูกต้อง

SUN-MPPT-L01-EU-AM8: สิ่งที่ 8 Trackers ทำได้จริง

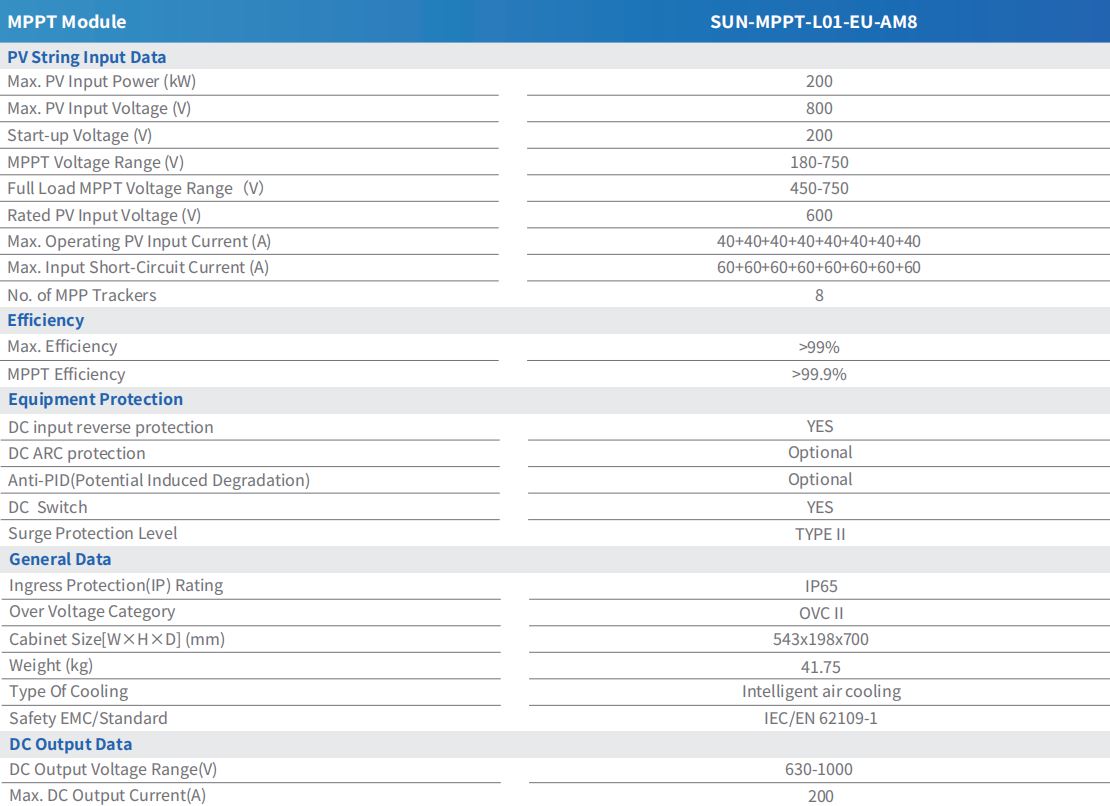

โมดูลนี้ทำงาน ตัวติดตาม MPP อิสระ 8 ตัว แต่ละตัวได้รับพิกัดสำหรับกระแสไฟในการทำงาน 40A และขีดจำกัดกระแสลัดวงจร 60A สำหรับอินพุต PV สูงสุดรวมกันที่ 200kWp เนื่องจากตัวติดตามมีความเป็นอิสระมากกว่าที่จะจัดกลุ่ม เหตุการณ์แรเงาหรือข้อบกพร่องในสตริงหนึ่งจะถูกแยกไปยังช่องสัญญาณนั้นแทนที่จะลากลงมาอีกเจ็ดช่องที่เหลือ

หน้าต่างแรงดันไฟฟ้ามีความสำคัญพอๆ กับจำนวนตัวติดตาม แรงดันไฟฟ้าเริ่มต้นคือ 200V ช่วงแรงดันไฟฟ้า MPPT อยู่ที่ 180-750V และแคบลงเหลือ 450-750V ภายใต้โหลดเต็ม แรงดันไฟฟ้าอินพุต PV พิกัดอยู่ที่ 600V และเอาต์พุต DC ป้อนเข้า PCS ที่ 630-1000V ต่อยอดที่ 200A ประสิทธิภาพสูงสุดได้รับการจัดอันดับสูงกว่า 99% โดยประสิทธิภาพการติดตาม MPPT นั้นเกิน 99.9% ความแตกต่างระหว่างตัวเลขทั้งสองอยู่ที่ว่าโมดูลค้นหาและรักษาจุดกำลังสูงสุดจริงได้ดีเพียงใดเมื่อเงื่อนไขเปลี่ยนไป สำหรับผู้อ่านที่ต้องการให้แนวคิดพื้นฐานได้รับการอธิบายในเชิงลึกมากขึ้น สิ่งนี้ ภาพรวมของการติดตามจุดพลังงานสูงสุด และเหตุใดจึงสำคัญ ครอบคลุมพื้นฐาน

SUN-STS500L: การสลับความจุและเวลา

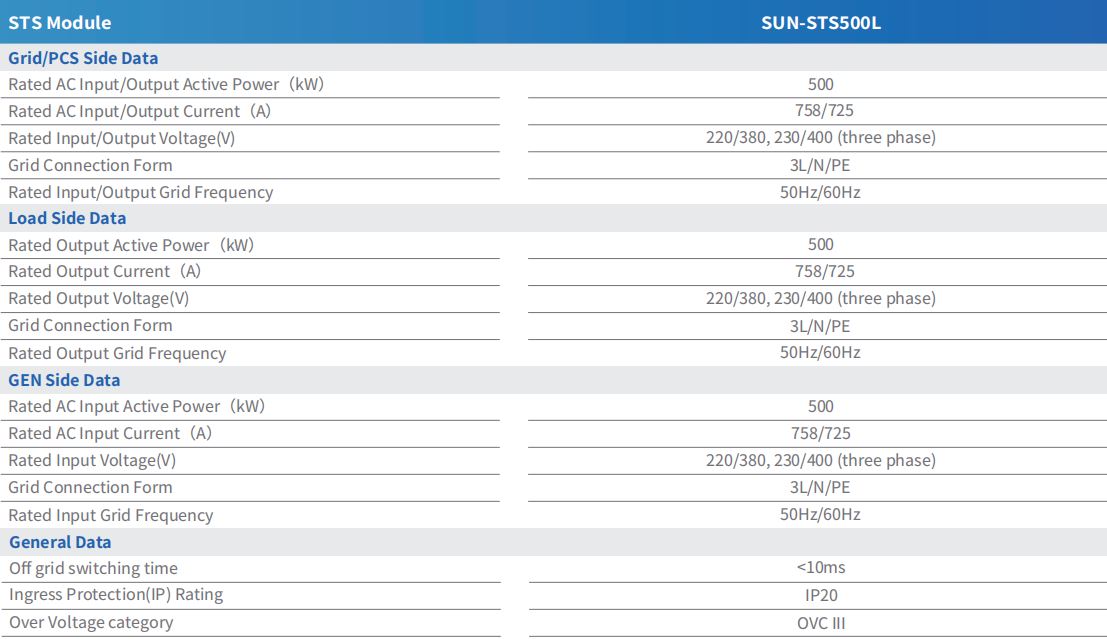

SUN-STS500L สร้างขึ้นด้วยตัวเลขเพียงตัวเดียว: 500กิโลวัตต์ ความสามารถในการสลับ ใช้เหมือนกันทั้งด้านกริด/PCS, ด้านโหลด และด้าน GEN แต่ละด้านได้รับการจัดอันดับสำหรับกระแสอินพุตหรือเอาต์พุต 758A/725A ที่ 220/380V หรือ 230/400V สามเฟส ที่เชื่อมต่อในรูปแบบ 3L/N/PE ที่ 50Hz หรือ 60Hz

เวลาในการสลับนอกกริดได้รับการจัดอันดับที่ต่ำกว่า 10 มิลลิวินาที ซึ่งเร็วเพียงพอที่โหลดที่เชื่อมต่อโดยทั่วไปจะไม่บันทึกการเปลี่ยนแปลงระหว่างโหมดกริด นอกกริด และเครื่องกำเนิดไฟฟ้าดีเซล โมดูลมีระดับ IP20 และหมวดหมู่แรงดันไฟฟ้าเกิน OVC III ซึ่งสะท้อนถึงบทบาทของโมดูลในฐานะส่วนประกอบสวิตช์ฝั่ง AC แทนที่จะเป็นกล่องหุ้มพิกัดภายนอก

วิธีที่ทั้งสองโมดูลทำงานร่วมกันในคลัสเตอร์เดียว

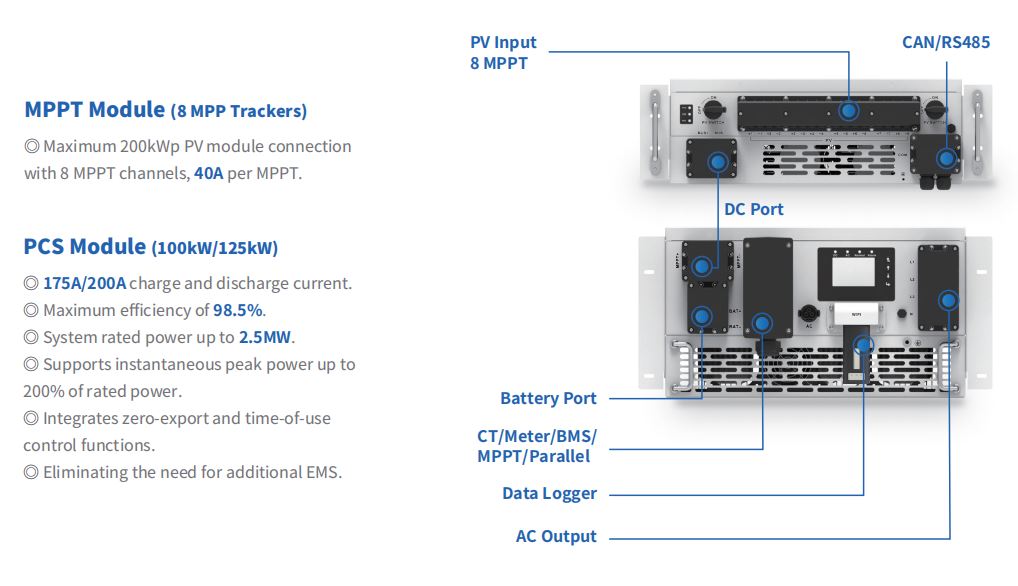

ในโครงสร้างทั่วไป สตริง PV จะสิ้นสุดที่ SUN-MPPT-L01-EU-AM8 ซึ่งจะป้อน PCS ที่ฝั่ง DC SUN-STS500L ตั้งอยู่ฝั่ง AC ดาวน์สตรีมของ PCS เพื่อตัดสินใจว่าโหลดจะดึงมาจากโครงข่าย พลังงานแบตเตอรี่ที่ PCS สำรอง หรือเครื่องกำเนิดไฟฟ้าดีเซล ยูนิต STS500L หนึ่งยูนิตเชื่อมต่อกับยูนิต PCS ขนาด 100kW สูงสุดห้ายูนิต หรือยูนิต PCS ขนาด 125kW สี่ยูนิต ดังนั้นอัตราส่วน MPPT-to-STS ในคลัสเตอร์จะตามมา อย่างไรก็ตาม ยูนิต PCS หลายยูนิตต่อสายเข้ากับโมดูล STS เดียวนั้น

การแยกส่วนนี้มีความสำคัญเมื่อแก้ไขปัญหา: ปัญหาประสิทธิภาพต่ำกว่า PV ชี้ไปที่โมดูล MPPT และข้อมูลระดับตัวติดตาม ในขณะที่ความล่าช้าในการสลับหรือข้อบกพร่องในการเปลี่ยนโหมดชี้ไปที่โมดูล STS และสายไฟฝั่ง AC ทีมที่ระบุคลัสเตอร์แบบเต็มรอบๆ โมดูลทั้งสองนี้สามารถตรวจสอบคลัสเตอร์ทั้งหมดได้ กลุ่มผลิตภัณฑ์ระบบจัดเก็บพลังงานของ C&I เพื่อให้ตรงกับจำนวน PCS และความจุของแบตเตอรี่กับพิกัด MPPT และ STS ข้างต้น
