อธิบายระบบแบตเตอรี่ BOS-B Pro-A3: ความจุ อายุการใช้งานของวงจร การกำหนดค่า

เริ่มต้นจากโมดูลเดียว

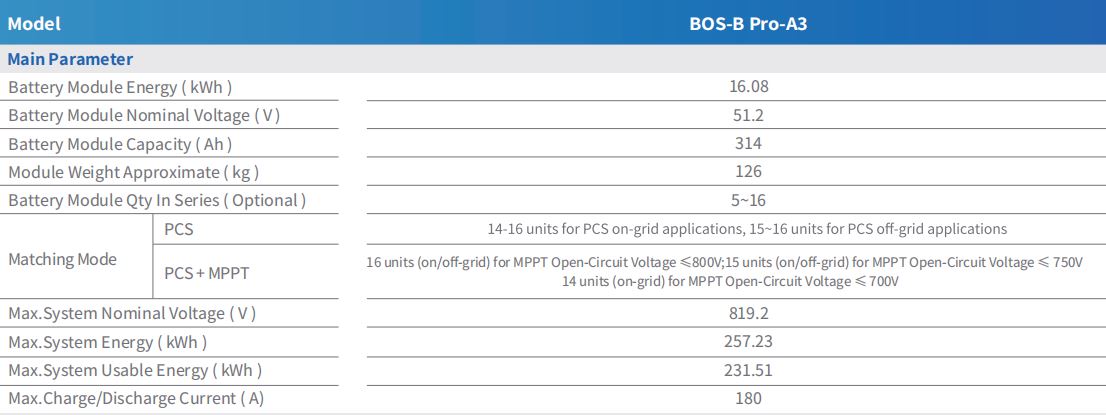

ชั้นวาง BOS-B Pro-A3 ทุกตัวถูกสร้างขึ้นจากยูนิตฐานเดียวกัน: 16.08kWh โมดูลได้รับการจัดอันดับที่แรงดันไฟฟ้าปกติ 51.2V และความจุ 314Ah น้ำหนัก 126 กก. ทุกอย่างอื่นๆ ในระบบ — พลังงานแร็คทั้งหมด, การกำหนดค่าซีรีส์, จำนวน PCS ที่ตรงกัน — ปรับขนาดจากข้อมูลจำเพาะโมดูลเดียวนั้น

จำนวนโมดูลต่อแร็ค และเหตุใดจึงมีการเปลี่ยนแปลง

ชั้นวางสามารถถือระหว่าง 5 และ 16 โมดูลแบตเตอรี่เป็นอนุกรม แต่เพดานจริงขึ้นอยู่กับวิธีเดินสายแร็ค เชื่อมต่อโดยตรงกับ PCS โดยไม่มี MPPT ในสตริง รองรับ 14 ถึง 16 ยูนิต ขึ้นอยู่กับว่าการติดตั้งรันแบบออนกริดหรือนอกกริด เมื่อเพิ่ม MPPT แล้ว ขีดจำกัดจะเปลี่ยนไปตามแรงดันไฟฟ้าวงจรเปิด PV: อนุญาตให้ 16 ยูนิตที่ 800V หรือต่ำกว่า, 15 ยูนิตที่ 750V หรือต่ำกว่า และ 14 ยูนิตบนกริดเท่านั้นที่ 700V หรือต่ำกว่า

ที่การกำหนดค่าสูงสุด 16 โมดูล ชั้นวางจะมีแรงดันไฟฟ้าของระบบที่ 819.2V ซึ่งเป็นพลังงานระบบสูงสุดที่ 257.23kWh และพลังงานที่ใช้งานได้ 231.51kWh ซึ่งเป็นช่องว่างระหว่างทั้งสองซึ่งสะท้อนถึงความลึกการปล่อยประจุ 90% ที่แนะนำ

ขีดจำกัดการชาร์จและการคายประจุที่ระดับแร็ค

ประจุและกระแสคายประจุสูงสุดของชั้นวางจะถูกจำกัดไว้ที่โดยไม่คำนึงถึงจำนวนโมดูล 180A . อนุญาตให้ชาร์จได้ในช่วง 0°C ถึง 55°C ในขณะที่การคายประจุขยายลงไปที่ -20°C ทำให้ระบบมีพื้นที่ว่างในการทำงานมากขึ้นในสภาวะที่เย็นเมื่อดึงพลังงานออกมามากกว่าเมื่อใส่กลับเข้าไป อุณหภูมิในการจัดเก็บแยกจากอุณหภูมิการทำงานจะถูกจำกัดไว้ที่ 0-35°C

อายุการใช้งานของวงจรและสิ่งที่การรับประกันครอบคลุมจริง

อายุการใช้งานของวงจรได้รับการจัดอันดับที่ 6,000 รอบขึ้นไป ความจุเมื่อสิ้นสุดอายุการใช้งานถึง 70% ทดสอบที่อุณหภูมิ 25±2°C โดยมีประจุ 0.5C และอัตราการคายประจุ 0.5C ตัวเลขดังกล่าวคือระยะเวลาการรับประกัน 10 ปีที่สร้างขึ้น — ชั้นวางที่หมุนเวียนวันละครั้งในอัตราที่ทดสอบและความลึกของการคายประจุจะยังคงรักษาความสามารถในการใช้งานได้อย่างมีความหมายไว้เมื่อระยะเวลาการรับประกันสิ้นสุดลง

ความลึกของการคายประจุที่แนะนำตั้งไว้ที่ 90% และคุณสมบัติทางเคมีของ LFP ของโมดูลคือสิ่งที่ช่วยให้การรวมกันของความลึกการคายประจุนั้นและพิกัด 6000 รอบสามารถคงไว้ได้ตลอดระยะเวลาการรับประกัน แทนที่จะแลกเปลี่ยนอย่างใดอย่างหนึ่งกับอย่างอื่นตามที่นักเคมีอื่นๆ ต้องการ

สิ่งที่แนบมา การสื่อสาร และรอยเท้าทางกายภาพ

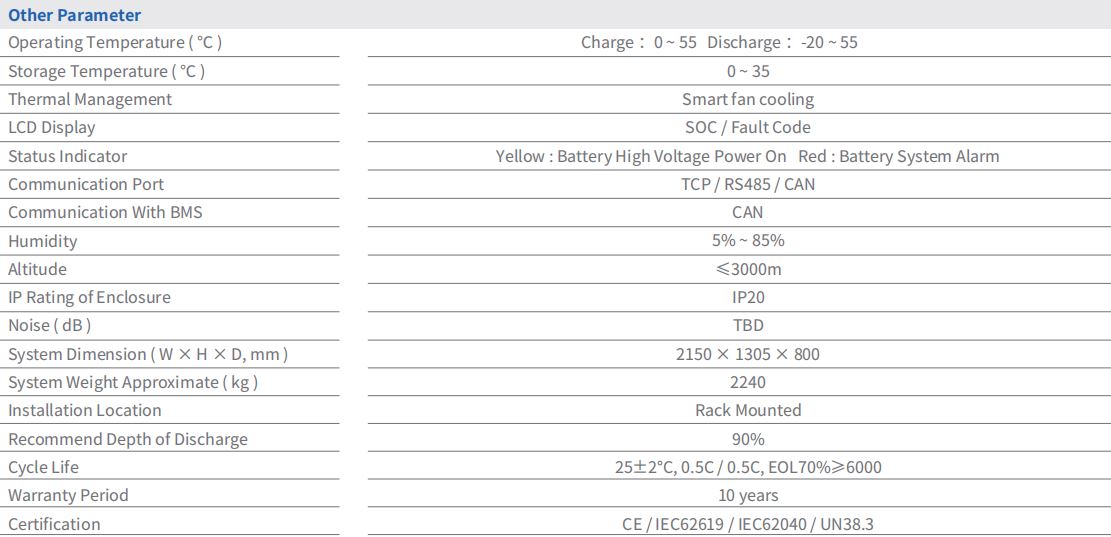

ชั้นวางเต็มมีขนาด 2150 × 1305 × 800 มม. และมีน้ำหนักประมาณ 2240 กก. ที่การกำหนดค่าสูงสุด โดยติดตั้งเป็นยูนิตที่ติดตั้งในชั้นวาง แทนที่จะติดตั้งแบบตั้งลอย การสื่อสารทำงานบน TCP, RS485 หรือ CAN โดยที่ CAN ใช้สำหรับการสื่อสารกับ BMS โดยเฉพาะ การจัดการระบายความร้อนได้รับการจัดการผ่านการระบายความร้อนด้วยพัดลมอัจฉริยะ และตัวเครื่องมีระดับ IP20 ซึ่งเหมาะสำหรับการติดตั้งภายในอาคารหรือในที่กำบัง แทนที่จะสัมผัสกับภายนอกอาคารโดยตรง

สถานะจะถูกรายงานผ่าน SOC และการแสดงรหัสข้อผิดพลาด ซึ่งได้รับการสนับสนุนโดยระบบตัวบ่งชี้สองสี — สีเหลืองสำหรับการเปิดเครื่องไฟฟ้าแรงสูง สีแดงสำหรับการแจ้งเตือนระบบแบตเตอรี่ — ช่างเทคนิคจึงสามารถอ่านสถานะของชั้นวางได้โดยไม่ต้องเปิดแผงหรือเชื่อมต่อแล็ปท็อป การรับรองครอบคลุม CE, IEC62619, IEC62040 และ UN38.3

ซึ่งเหมาะกับโครงสร้างที่ใหญ่กว่านี้

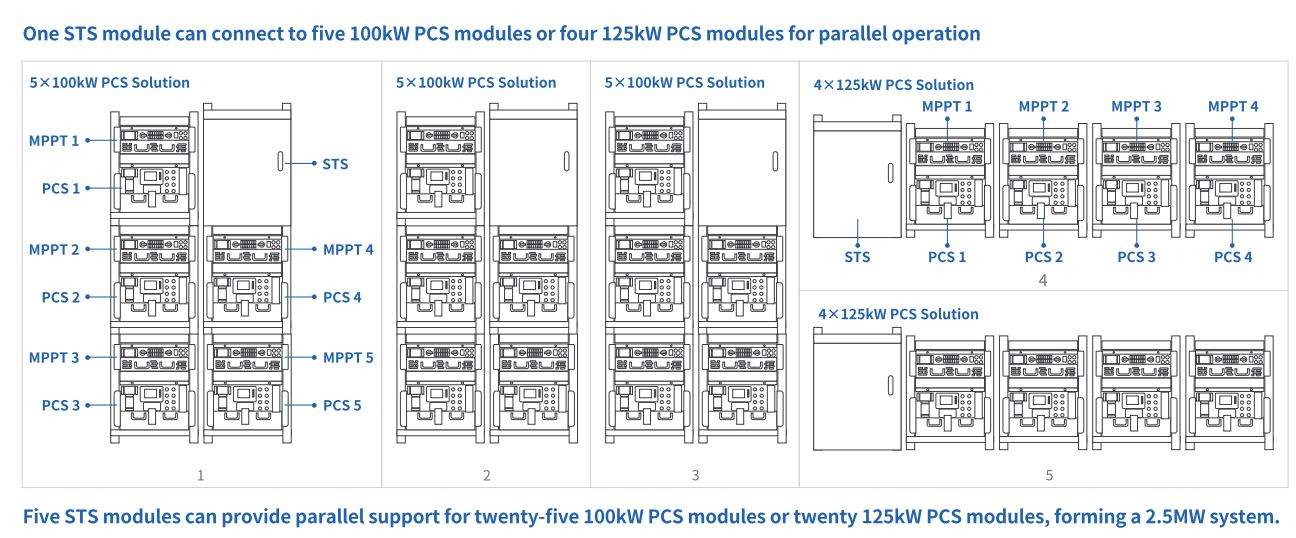

หมายเลขต่อแร็คเหล่านี้เป็นองค์ประกอบสำคัญสำหรับสิ่งใดก็ตามที่ใหญ่กว่า โดยพีซีหนึ่งเครื่องสามารถบรรทุกชั้นวางได้มากถึง 16 ตู้ในแบบขนาน ดังนั้นความจุพลังงานรวมของโปรเจ็กต์จึงเป็นเพียงตัวเลขต่อแร็คเพียง 257.23kWh ต่อแร็คคูณด้วยจำนวนชั้นวางที่ PCS อนุญาต ใครก็ตามที่ระบุคลัสเตอร์เต็มรอบแบตเตอรี่นี้สามารถตรวจสอบในวงกว้างได้ กลุ่มผลิตภัณฑ์ระบบจัดเก็บพลังงานแบตเตอรี่ขนาดใหญ่ เพื่อดูว่าจำนวนชั้นวาง การจัดอันดับ PCS และความจุรวมของไซต์เข้ากันได้อย่างไร
