การรักษาเซลล์ที่อุณหภูมิต่ำกว่า 35°C: เส้นทางของ MS-GS215-2H3 สู่ 6,000 รอบและ 70% EOL

หมายเลขที่ไม่แสดงในการเปรียบเทียบเอกสารข้อมูลจำเพาะ

ตู้แบตเตอรี่ C&I ส่วนใหญ่เปรียบเทียบระหว่าง kWh, kW และราคาต่อรอบ สิ่งที่ไม่ค่อยได้รับการตรวจสอบอย่างละเอียดคือวงจรการควบคุมอุณหภูมิที่จะกำหนดว่าจำนวนรอบที่โฆษณาไว้นั้นเป็นจริงหรือเป็นไปในแง่ดี เซลล์ที่ถูกเก็บไว้ที่อุณหภูมิ 35°C จะลดลงบนเส้นโค้งที่แตกต่างอย่างมีนัยสำคัญกับเซลล์ที่มีอุณหภูมิพุ่งสูงถึง 45°C หรือ 50°C เป็นประจำ และความแตกต่างนั้นประกอบขึ้นเป็นพันๆ รอบในอายุการใช้งานสินทรัพย์ที่ใช้งานได้หลายปี

MS-GS215-2H3 ของ Deye เชื่อมโยงกัน ≥6,000รอบ อายุการใช้งาน 70% อัตราความจุโดยตรงกับระบบการจัดการระบายความร้อนที่สร้างขึ้นสำหรับเป้าหมายเดียว: รักษาทุกเซลล์ให้มีอุณหภูมิต่ำกว่า 35°C โดยไม่คำนึงถึงสภาพแวดล้อมหรือโหลดการชาร์จ/การคายประจุ งานชิ้นนี้จะอธิบายวิธีการยึดเป้าหมายนั้นจริงๆ

ลูปควบคุมสองทิศทาง ไม่ใช่แค่ระบายความร้อน

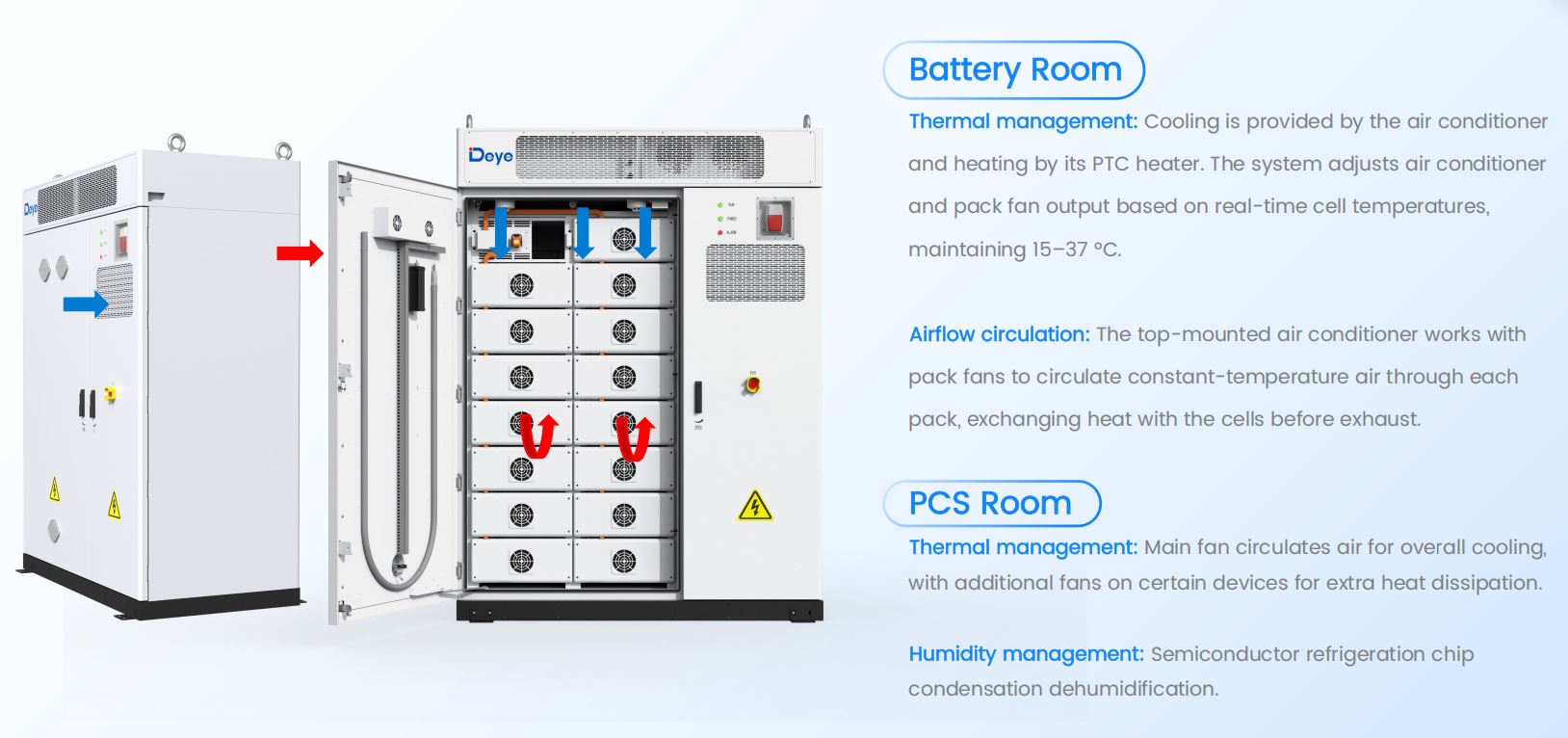

ห้องแบตเตอรี่ไม่ได้อาศัยหน่วยทำความเย็นตัวเดียวที่ทำปฏิกิริยากับเซ็นเซอร์ตัวเดียว การทำความเย็นมาจากเครื่องปรับอากาศ การทำความร้อนมาจากเครื่องทำความร้อน PTC ที่อยู่ในวงเดียวกัน ทั้งสองอย่างได้รับการปรับอย่างต่อเนื่องตามการอ่านอุณหภูมิเซลล์แบบเรียลไทม์ พร้อมด้วยเอาท์พุตพัดลมแบบแพ็ค ทำให้ช่องอยู่ภายในขอบเขตการทำงานของ 15–37°ซ .

การสั่งการให้ความร้อนและความเย็นบนวงจรควบคุมเดียวกันมีความสำคัญในสภาพอากาศที่มีการแปรปรวนทั้งกลางวันและกลางคืนหรือสุดขั้วตามฤดูกาล ตู้ที่ทำความเย็นเพียงอย่างเดียวจะทำให้เซลล์ทำงานเย็นในตอนเช้าของฤดูหนาว ซึ่งจะทำให้การยอมรับประจุลดลง และเพิ่มความเสี่ยงในการเคลือบลิเธียมที่อุณหภูมิต่ำ เช่นเดียวกับความร้อนเร่งการย่อยสลายที่ปลายอีกด้านหนึ่ง

การไหลเวียนของอากาศ: รับอากาศอุณหภูมิคงที่ไปยังทุกแพ็ค ไม่ใช่แค่ห้อง

การเก็บอุณหภูมิเฉลี่ยในระดับห้องนั้นไม่เหมือนกับการเก็บทุกเซลล์ให้อยู่ในอุณหภูมินั้น โดยช่องหนึ่งอาจมีอุณหภูมิเฉลี่ย 30°C ในขณะที่กระเป๋าที่อยู่ด้านหลังร้อนกว่ากระเป๋าที่อยู่ใกล้เครื่องปรับอากาศ การออกแบบของ Deye กำหนดเส้นทางทางอากาศอย่างแข็งขันมากกว่าแบบพาสซีฟ: เครื่องปรับอากาศแบบติดตั้งด้านบนทำงานร่วมกับพัดลมแบบแยกส่วน โดยผลักอากาศอุณหภูมิคงที่ผ่านแต่ละแพ็คตามลำดับเพื่อแลกเปลี่ยนความร้อนกับเซลล์โดยตรงก่อนที่จะหมดไป

จุดตรวจวัดอุณหภูมิทั่วกองแพ็ค
โซน	ระยะการตรวจติดตาม
แพ็คล่าง	เซลล์ #1–8 (T1–T9)
แพ็คบน	เซลล์ #9–16 (T10–T16)
โซนระบายอากาศ	T11, T12, T13

การหมุนเวียนแบบแพ็คต่อแพ็คนี้เป็นสิ่งที่ทำให้เดลต้าอุณหภูมิระหว่างเซลล์ต่อเซลล์ ไม่ใช่แค่ค่าเฉลี่ยห้องเท่านั้น เป็นตัวแปรที่ควบคุมได้ ตู้ที่วัดอุณหภูมิอากาศโดยรอบเท่านั้นไม่สามารถจับแพ็คที่ร้อนเกินไปได้ทันเวลา หนึ่งที่สามารถตรวจสอบโซนที่แตกต่างกันได้สิบหกโซน

ฉนวนเป็น Backstop แบบพาสซีฟ

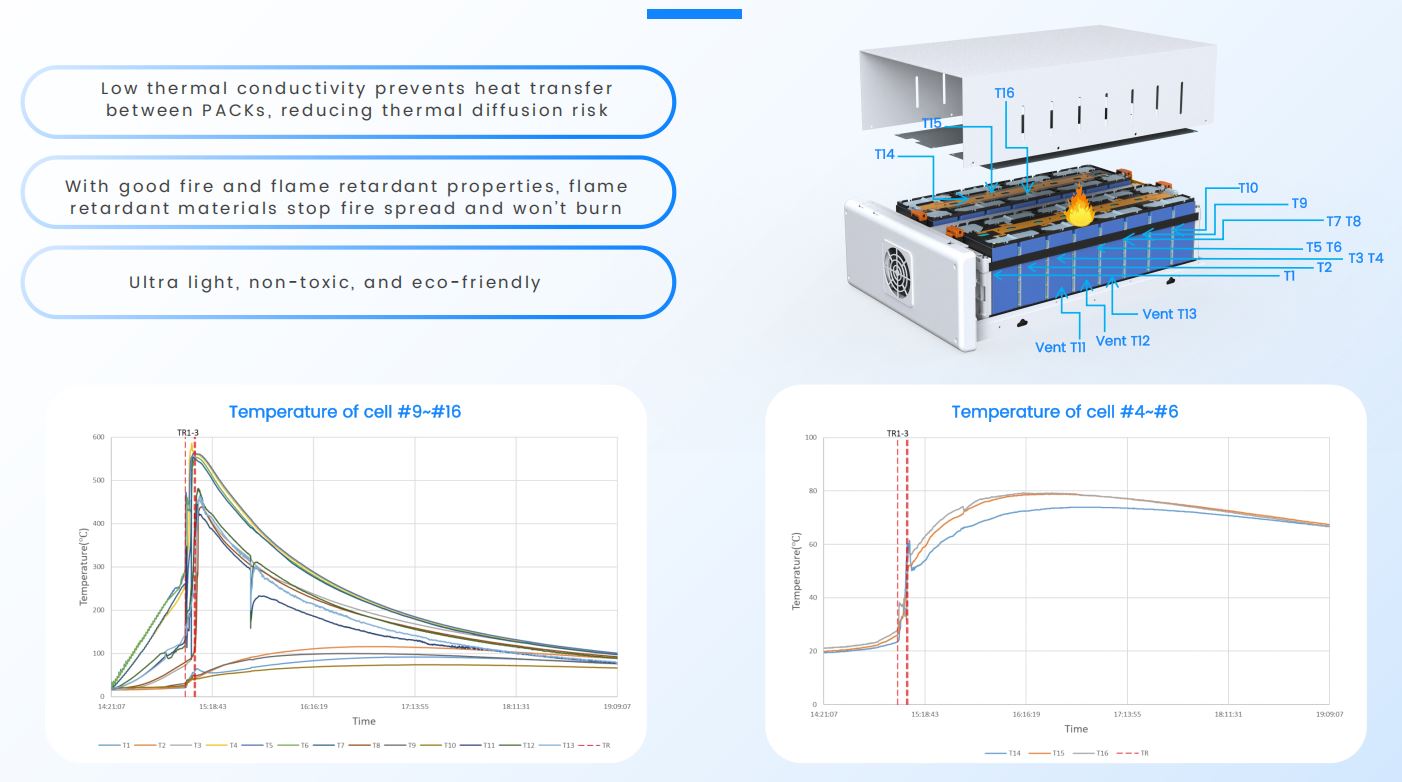

การไหลเวียนของอากาศแบบแอคทีฟช่วยควบคุมสภาวะการทำงานปกติ แต่ชั้นฉนวนระดับแพ็คคือสิ่งที่จำกัดว่าความร้อนจะเดินทางได้ไกลแค่ไหนหากแพ็คหนึ่งร้อน วัสดุระหว่างแพ็คถูกกำหนดให้มีการนำความร้อนต่ำโดยเฉพาะเพื่อลดการถ่ายเทความร้อนไปยังแพ็คข้างเคียง ซึ่งลดความเสี่ยงของการแพร่กระจายความร้อนข้ามปึก นอกจากนี้ยังมีคุณสมบัติหน่วงไฟ น้ำหนักเบา และไม่เป็นพิษ ซึ่งเป็นคุณสมบัติที่สำคัญต่อสิ่งที่เกิดขึ้นระหว่างเหตุการณ์ความร้อนที่เกิดขึ้นเช่นเดียวกับการทำงานตามปกติในแต่ละวัน

นี่คือชั้นฉนวนเดียวกันกับที่ทำหน้าที่เป็นมาตรการกักกันในการออกแบบความปลอดภัยจากอัคคีภัยของตู้ การจัดการความร้อนและความปลอดภัยจากอัคคีภัยไม่ได้แยกจากกันที่นี่ แต่มีสิ่งกีดขวางทางกายภาพเดียวกันที่ทำงานสองงานพร้อมกัน

ห้อง PCS มีวงจรระบายความร้อนของตัวเอง

ระบบอิเล็กทรอนิกส์กำลังสร้างภาระความร้อนของตัวเองโดยไม่ขึ้นอยู่กับแบตเตอรี่ ดังนั้นช่องใส่ PCS จึงมีการจัดการแยกจากห้องแบตเตอรี่ พัดลมหลักจัดการการไหลเวียนของอากาศโดยรวม โดยมีพัดลมเพิ่มเติมติดตั้งอยู่บนส่วนประกอบที่มีการกระจายความร้อนสูงโดยเฉพาะเพื่อการระบายความร้อนตามเป้าหมาย ความชื้นถูกควบคุมผ่านชิปทำความเย็นเซมิคอนดักเตอร์ที่จะควบแน่นและขจัดความชื้นออกจากอากาศภายในห้องโดยสาร

การแยกโซนระบายความร้อนทั้งสองโซนจะหลีกเลี่ยงทางลัดในการออกแบบทั่วไป: การใช้วงจรทำความเย็นร่วมกันระหว่างแบตเตอรี่และอุปกรณ์อิเล็กทรอนิกส์กำลังมีแนวโน้มที่จะทำให้ทั้งสองโซนเล็กเกินไป เนื่องจากทั้งสองโซนมีความทนทานต่ออุณหภูมิที่แตกต่างกันและผลที่ตามมาจากความล้มเหลวที่แตกต่างกัน

สิ่งที่การควบคุมที่อุณหภูมิ 35°C ซื้อได้จริง: 6,000 รอบและ 70% EOL

ตัวเลขพาดหัวในตู้นี้ — ≥6,000 รอบ และ การเก็บรักษาความจุเมื่อสิ้นสุดอายุการใช้งาน 70% — ไม่เป็นอิสระจากระบบระบายความร้อนที่อธิบายไว้ข้างต้น พวกมันคือผลลัพธ์โดยตรงของมัน ตัวเลขวงจรชีวิตของ LFP จะขึ้นอยู่กับอุณหภูมิในการทำงานเสมอ และการจัดอันดับของ Deye ทำได้เพียงเพราะวงจรการจัดการความร้อนทำให้เซลล์อยู่ภายในแถบอุณหภูมิ 15–37°ซ ที่อธิบายไว้ก่อนหน้านี้ แทนที่จะปล่อยให้เซลล์ลอยไปตามสภาวะแวดล้อม

บริบทการจัดอันดับวงจรการใช้งาน
เมตริก	ความคุ้มค่า
วงจรชีวิต	≥6,000 รอบ
ความจุเมื่อสิ้นสุดอายุการใช้งาน	70%
เพดานอุณหภูมิเซลล์เป้าหมาย	<35°ซ
วงดนตรีปฏิบัติการห้องแบตเตอรี่	15–37°ซ

สำหรับโครงการที่ดำเนินการแบบรอบรายวัน 6,000 รอบจะแปลเป็นประมาณ 16 ปีของการบริการ ก่อนที่ความจุจะลดลงเหลือ 70% ของแผ่นป้าย ซึ่งเป็นตัวเลขที่จะคงไว้ก็ต่อเมื่อระบบระบายความร้อนทำงานทุกรอบเหล่านั้น ไม่ใช่แค่ภายใต้เงื่อนไขการทดสอบในห้องปฏิบัติการเท่านั้น

ซองปฏิบัติการ: -20°C ถึง 50°C, IP54, C5

การควบคุมความร้อนภายในจะมีความสำคัญก็ต่อเมื่อตัวตู้สามารถอยู่รอดได้ในไซต์ที่ติดตั้งอยู่ ตู้ได้รับการจัดอันดับสำหรับ -20°ซ ถึง 50°ซ การทำงานโดยรอบ (โดยมีการลดพิกัดที่สูงกว่า 45°C) จะมี IP54 ระดับทางเข้าและถูกสร้างขึ้นเพื่อ เกรดป้องกันการกัดกร่อน C5 สำหรับสภาพแวดล้อมชายฝั่งทะเล อุตสาหกรรม หรือมีความชื้นสูง ระดับความสูงในการทำงานอยู่ที่ 3,000 ม.

พิกัดทั้งสามนี้ไม่มีการควบคุมอุณหภูมิภายในตามที่อธิบายไว้ข้างต้น โดยจะกำหนดสภาวะภายนอกที่ระบบภายในต้องเผชิญ ตู้ที่มีการควบคุมอุณหภูมิภายในที่ดีเยี่ยมแต่ระดับตู้ต่ำจะยังคงล้มเหลวในสถานที่ที่รุนแรง ทั้งสองได้รับการออกแบบมาเป็นคู่ที่นี่

ต้นทุนรวมในการเป็นเจ้าของหมายถึงอะไร

การจัดการระบายความร้อนนั้นมองไม่เห็นในการเปรียบเทียบแผ่นข้อมูลจำเพาะ แต่จะแสดงตัวเลขสองตัวโดยตรงซึ่งมีความสำคัญต่อเศรษฐศาสตร์โครงการ ได้แก่ อายุการใช้งานของวงจรที่เกิดขึ้นจริง และความเร็วของความจุที่ลดลง ตู้ที่ให้เซลล์ทำงานร้อนอาจโดนป้ายชื่อเดียวกัน kWh ในวันแรก แต่จะมีกำลังการผลิตถึง 70% เร็วกว่าจำนวนรอบที่ได้รับการจัดอันดับที่แนะนำ โดยเปลี่ยนสินทรัพย์อายุ 15 ปีให้เป็นสินทรัพย์อายุ 10 ปี

สำหรับผู้ประกอบระบบซึ่งกำหนดขนาดต้นทุนการเป็นเจ้าของทั้งหมดของโครงการ แทนที่จะเป็นเพียงราคาล่วงหน้า สถาปัตยกรรมระบบระบายความร้อนที่อธิบายไว้ ณ ที่นี้ถือเป็นราคาที่เทียบกับการรับประกันระดับ 10 ปีได้อย่างมีประสิทธิภาพ มันคุ้มค่าที่จะทบทวนควบคู่ไปกับวิธีการ ระบบแปลงพลังงานประสานงานกับ BMS เพื่อปกป้องอายุการใช้งานแบตเตอรี่ แบบเรียลไทม์และเต็มประสิทธิภาพ กลุ่มผลิตภัณฑ์โซลูชัน C&I ESS เมื่อเปรียบเทียบตู้กับต้นทุนตลอดอายุการใช้งานมากกว่าความจุทั่วไปเพียงอย่างเดียว
