อินเวอร์เตอร์พลังงานแสงอาทิตย์แบบ Grid-Tie: ประเภท ข้อมูลจำเพาะ และคู่มือการปฏิบัติตามข้อกำหนด

อินเวอร์เตอร์ Grid-Tie คืออะไร?

แผงโซลาร์เซลล์ผลิตไฟฟ้ากระแสตรง (DC) แต่บ้าน สำนักงาน และโครงข่ายไฟฟ้าทั้งหมดของคุณทำงานโดยใช้ไฟฟ้ากระแสสลับ (AC) อินเวอร์เตอร์แบบผูกกริดจะเชื่อมช่องว่างดังกล่าว โดยจะแปลงเอาต์พุต DC ของแผงโซลาร์เซลล์ของคุณให้เป็นไฟ AC ที่เข้ากันได้กับกริด ซิงโครไนซ์เอาต์พุตนั้นกับแรงดันไฟฟ้าและความถี่ของสาธารณูปโภค และจัดการการไหลของไฟฟ้าระหว่างระบบและเครือข่ายของคุณ

การติดตั้งพลังงานแสงอาทิตย์แบบออนกริดโดยทั่วไปประกอบด้วยองค์ประกอบหลักสามประการ ได้แก่ แผงเซลล์แสงอาทิตย์ที่จับแสงอาทิตย์ อินเวอร์เตอร์แบบผูกกริดสำหรับระบบพลังงานแสงอาทิตย์ที่อยู่อาศัยและเชิงพาณิชย์ ที่แปลงและจัดการพลังงาน และมิเตอร์อัจฉริยะแบบสองทิศทางที่บันทึกปริมาณพลังงานที่คุณดึงมาจากกริดและปริมาณที่คุณส่งออกกลับอย่างแม่นยำ ต่างจากระบบนอกกริดซึ่งอาศัยแบตเตอรีแบงค์ในการทำงานอย่างเป็นอิสระ การตั้งค่าที่ผูกกับกริดใช้เครือข่ายสาธารณูปโภคเป็นบัฟเฟอร์ โดยดึงมาจากเครือข่ายเมื่อพลังงานแสงอาทิตย์ไม่เพียงพอ และป้อนพลังงานส่วนเกินกลับคืนเมื่อการผลิตเกินความต้องการ

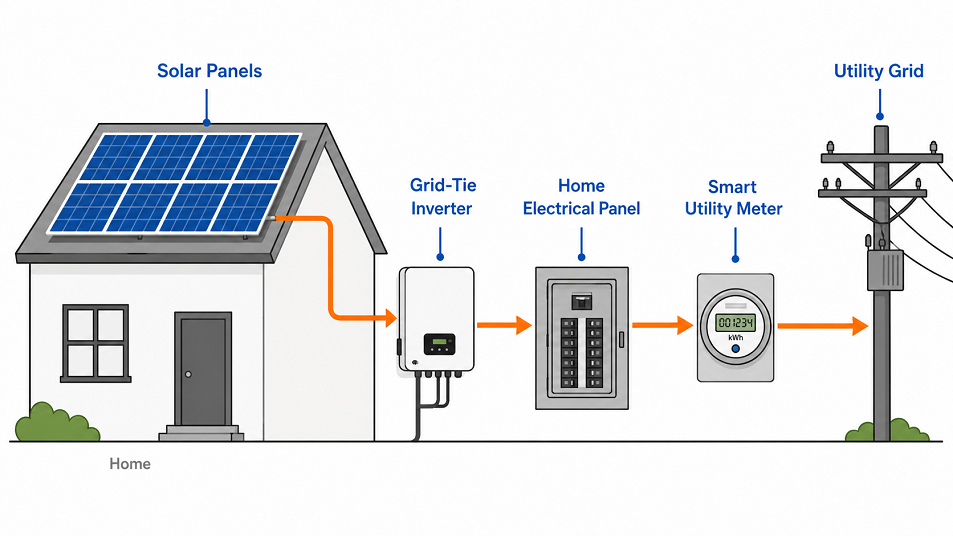

Diagram showing how solar panels connect to a grid-tie inverter, smart meter, and utility grid in an on-grid solar system

สถาปัตยกรรมนี้ทำให้ระบบที่ผูกกับกริดเป็นประเภทการติดตั้งพลังงานแสงอาทิตย์ที่คุ้มต้นทุนและมีการใช้งานอย่างกว้างขวางที่สุด โดยเฉพาะอย่างยิ่งในเขตเมืองและชานเมืองที่มีการเข้าถึงกริดที่เสถียร ไม่จำเป็นต้องมีที่เก็บแบตเตอรี่ราคาแพงเพื่อรักษาพลังงานให้ต่อเนื่อง และเศรษฐกิจก็ปรับปรุงเพิ่มเติมผ่านโปรแกรมการวัดแสงสุทธิที่ให้เครดิตผู้ใช้สำหรับไฟฟ้าที่พวกเขาส่งคืนให้กับโครงข่าย

อินเวอร์เตอร์ Grid-Tie ทำงานอย่างไร

แผงเซลล์แสงอาทิตย์ประสิทธิภาพสูง ผลิตกระแสไฟฟ้ากระแสตรงซึ่งแรงดันและกระแสแปรผันอย่างต่อเนื่องตามความเข้มของแสงแดด อุณหภูมิ และเงา ภารกิจแรกของอินเวอร์เตอร์คือปรับสภาพอินพุตที่ผันผวนนี้ให้มีเสถียรภาพและใช้งานได้ ภายใน ขั้นตอนการป้อนข้อมูลจะกรอง DC แบบดิบ สะพานอินเวอร์เตอร์ใช้ทรานซิสเตอร์สวิตชิ่งความเร็วสูง (โดยทั่วไปคือ IGBT) เพื่อจำลองรูปคลื่นไฟฟ้ากระแสสลับ และตัวกรองเอาต์พุตจะทำให้ผลลัพธ์ราบรื่นขึ้นเป็นคลื่นไซน์สะอาดที่ตรงกับมาตรฐานกริด

การดำเนินการควบคู่ไปกับกระบวนการแปลงนี้คือการติดตามจุดพลังงานสูงสุด (MPPT) แผงโซลาร์เซลล์ไม่ทำงานที่เอาท์พุตคงที่ — กราฟกำลังของแผงโซลาร์เซลล์จะเปลี่ยนไปขึ้นอยู่กับสภาวะต่างๆ และจะมีค่าผสมระหว่างแรงดัน-กระแสเฉพาะที่ให้พลังงานวัตต์สูงสุดที่เป็นไปได้เสมอ อัลกอริธึม MPPT จะสุ่มตัวอย่างแผงอาร์เรย์อย่างต่อเนื่อง และปรับจุดการทำงานของอินเวอร์เตอร์ให้อยู่ที่จุดสูงสุดนั้น ในทางปฏิบัติ ระบบ MPPT ที่ได้รับการติดตั้งอย่างดีสามารถกู้คืนพลังงานได้หลายเปอร์เซ็นต์ซึ่งอาจสูญเสียไปจากสภาวะแผงที่ต่ำกว่าปกติ โดยเฉพาะอย่างยิ่งในระบบที่มีการแรเงาบางส่วนหรือการวางแนวแผงแบบผสม

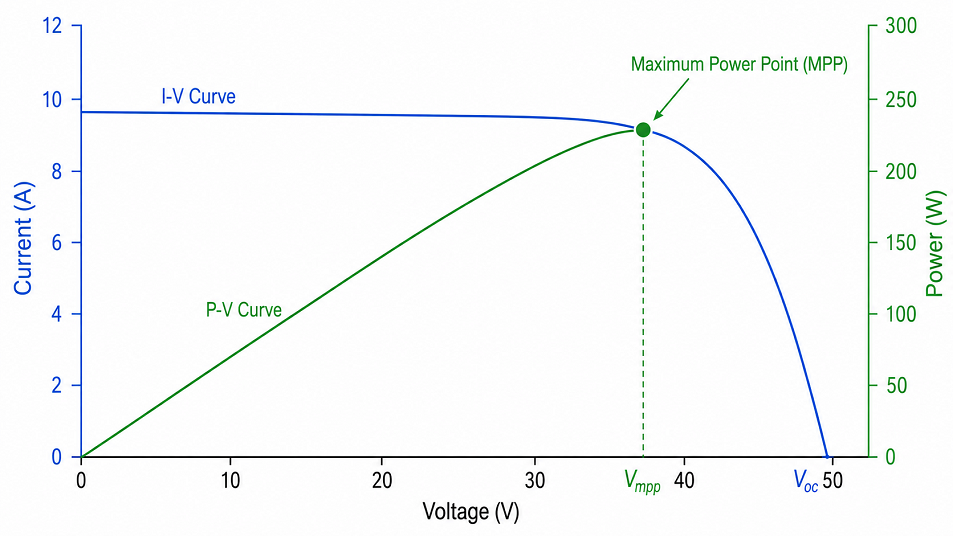

Chart showing a solar panel P-V and I-V curve with the Maximum Power Point highlighted at peak wattage

ฟังก์ชันที่สามและมีความสำคัญต่อความปลอดภัยมากที่สุดคือการซิงโครไนซ์กริด ก่อนที่อินเวอร์เตอร์จะส่งออกวัตต์เดียว อินเวอร์เตอร์จะต้องล็อคแรงดันไฟฟ้า ความถี่ และเฟสของโครงข่ายก่อน ความไม่ตรงกันจะทำให้เกิดการรบกวนหรือในกรณีที่เลวร้ายที่สุดอาจทำให้อุปกรณ์เสียหายได้ อินเวอร์เตอร์สมัยใหม่สามารถล็อคสิ่งนี้ได้ภายในไม่กี่วินาทีหลังจากเริ่มต้นและตรวจสอบพารามิเตอร์กริดอย่างต่อเนื่อง หากโครงข่ายหยุดทำงาน - เนื่องจากข้อผิดพลาด งานบำรุงรักษา หรือการหยุดทำงาน อินเวอร์เตอร์จะตรวจจับความสูญเสียและปิดเอาท์พุตทันที นี้ การป้องกันการเกาะติด ป้องกันไม่ให้ระบบจ่ายไฟให้กับสายไฟโดยไม่ได้ตั้งใจ ซึ่งเจ้าหน้าที่สาธารณูปโภคถือว่าไม่มีพลังงานแล้ว และเป็นคุณลักษณะบังคับภายใต้มาตรฐานการเชื่อมต่อโครงข่ายหลักทุกรายการทั่วโลก

ประเภทของอินเวอร์เตอร์แบบกริดไท

อินเวอร์เตอร์แบบผูกกริดบางตัวไม่ได้มีสถาปัตยกรรมแบบเดียวกันทั้งหมด โทโพโลยีที่เหมาะสมขึ้นอยู่กับขนาดระบบ โครงร่างหลังคา สภาพการแรเงา และงบประมาณของคุณ ประเภทหลักสี่ประเภทแต่ละประเภทมีข้อดีข้อเสียที่แตกต่างกันระหว่างต้นทุน ประสิทธิภาพ และความยืดหยุ่น

การเปรียบเทียบอินเวอร์เตอร์กริดไทหลักสี่ประเภทตามเกณฑ์สำคัญ
ประเภท	มันทำงานอย่างไร	ดีที่สุดสำหรับ	ข้อจำกัดที่สำคัญ
สตริงอินเวอร์เตอร์	แผงหลายแผงต่อสายเป็นอนุกรมป้อนยูนิตกลางหนึ่งยูนิต	หลังคาที่ไม่มีร่มเงาซึ่งมีการวางแนวสม่ำเสมอ	แผงเดียวที่มีประสิทธิภาพต่ำกว่าจะลดเอาต์พุตสำหรับสตริงทั้งหมด
ไมโครอินเวอร์เตอร์	อินเวอร์เตอร์ขนาดเล็กหนึ่งตัวต่อแผง ติดตั้งที่ด้านหลัง	หลังคาที่ซับซ้อน การวางแนวแบบผสม การแรเงาบางส่วน	ค่าใช้จ่ายล่วงหน้าที่สูงขึ้น ส่วนประกอบที่ต้องบำรุงรักษามากขึ้น
อินเวอร์เตอร์สตริงเครื่องมือเพิ่มประสิทธิภาพพลังงาน	การเพิ่มประสิทธิภาพ DC ระดับแผงจะป้อนอินเวอร์เตอร์สตริงกลาง	หลังคาแรเงาบางส่วนต้องใช้ MPPT ต่อแผง	ต้องใช้อินเวอร์เตอร์ที่เข้ากันได้ การเดินสายที่ซับซ้อนกว่าเล็กน้อย
เซ็นทรัลอินเวอร์เตอร์	หน่วยขนาดใหญ่ที่รวมสตริงจำนวนมากสำหรับอาร์เรย์ระดับยูทิลิตี้	การติดตั้งเชิงพาณิชย์และสาธารณูปโภค (100 กิโลวัตต์)	ไม่คุ้มค่าสำหรับที่อยู่อาศัย การมองเห็นระดับแผงที่จำกัด

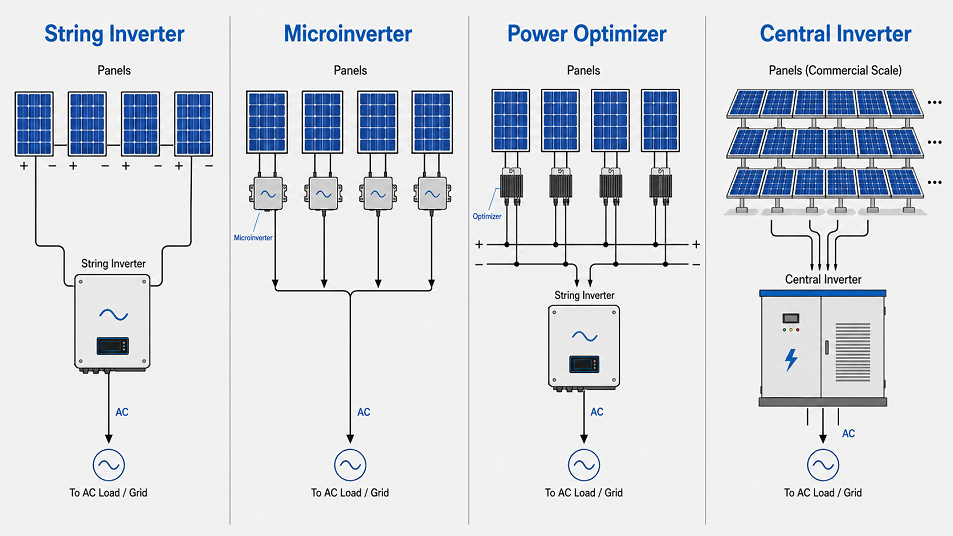

Illustration comparing four grid-tie inverter configurations: string inverter, microinverter, power optimizer with central inverter, and central inverter for commercial arrays

สำหรับการติดตั้งที่พักอาศัยส่วนใหญ่ในยุโรป สตริงอินเวอร์เตอร์ยังคงเป็นตัวเลือกเริ่มต้น ซึ่งเป็นเทคโนโลยีที่สมบูรณ์ ติดตั้งได้ง่าย และได้รับการสนับสนุนอย่างดี ไมโครอินเวอร์เตอร์เพื่อการเพิ่มประสิทธิภาพระดับแผง เป็นที่นิยมมากขึ้นสำหรับบ้านที่มีหน้าต่างหลังคา ปล่องไฟ หรือหลังคาหลายระดับซึ่งไม่สามารถหลีกเลี่ยงการแรเงาได้ เครื่องมือเพิ่มประสิทธิภาพพลังงานใช้พื้นที่ตรงกลางในทางปฏิบัติ โดยให้ประสิทธิภาพ MPPT ระดับแผงด้วยต้นทุนรวมที่ต่ำกว่าระบบไมโครอินเวอร์เตอร์แบบเต็ม ขณะเดียวกันก็รักษาฮาร์ดแวร์การแปลงหลักให้รวมศูนย์

ข้อมูลจำเพาะและคุณสมบัติสำคัญที่จะเปรียบเทียบ

เอกสารข้อมูลอินเวอร์เตอร์อาจมีความหนาแน่นสูง แต่ข้อมูลจำเพาะจำนวนหนึ่งเป็นตัวขับเคลื่อนการตัดสินใจส่วนใหญ่สำหรับผู้ซื้อทั้งที่อยู่อาศัยและเชิงพาณิชย์

ประสิทธิภาพ คือเปอร์เซ็นต์ของกำลังอินพุต DC ที่แปลงเป็นเอาต์พุต AC ที่ใช้งานได้สำเร็จ อินเวอร์เตอร์แบบผูกกริดคุณภาพส่วนใหญ่บรรลุประสิทธิภาพสูงสุดระหว่าง 97% ถึง 98.5% เกณฑ์มาตรฐานที่เป็นประโยชน์มากกว่าคือตัวเลขประสิทธิภาพแบบถ่วงน้ำหนัก — ไม่ว่าจะเป็น European Efficiency (η_EU) หรือ CEC Efficiency ที่ใช้ในแคลิฟอร์เนีย — เนื่องจากสิ่งเหล่านี้คำนึงถึงความแปรผันของระดับผลผลิตในโลกแห่งความเป็นจริง แทนที่จะรายงานเฉพาะจุดสูงสุดในกรณีที่ดีที่สุดเท่านั้น ความแตกต่างด้านประสิทธิภาพ 0.5% ในระบบ 10 kW แปลเป็นผลกระทบที่วัดได้ต่อผลผลิตต่อปี

จำนวนช่อง MPPT มีความสำคัญมากกว่าที่ผู้ซื้อหลายรายจะตระหนัก อินเวอร์เตอร์ MPPT ตัวเดียวจะถือว่าอาเรย์ทั้งหมดเป็นหน่วยไฟฟ้าเดียว ดังนั้นการแรเงาหรือความสกปรกบนสายหนึ่งเส้นจะส่งผลต่อทุกอย่าง อินเวอร์เตอร์ที่มีอินพุต MPPT อิสระสองตัวขึ้นไปช่วยให้ส่วนหลังคาที่แตกต่างกัน — หรือสตริงที่มีจำนวนแผงต่างกัน — ได้รับการปรับปรุงแยกกัน สำหรับการติดตั้งใดๆ ที่มีหน้าหลังคามากกว่าหนึ่งหน้า ขอแนะนำอย่างยิ่งให้ใช้ multi-MPPT

ระดับ IP และช่วงอุณหภูมิในการทำงานเป็นตัวกำหนดว่าอินเวอร์เตอร์สามารถติดตั้งกลางแจ้งได้หรือไม่ หน่วยที่ได้รับการจัดอันดับ IP65 ได้รับการปิดผนึกจากฝุ่นและละอองน้ำ เหมาะสำหรับการติดตั้งแบบเปลือยบนผนัง หน่วย IP20 หรือ IP21 จะต้องได้รับการปกป้องจากองค์ประกอบต่างๆ ในสภาพอากาศแบบยุโรป ซึ่งอุณหภูมิอาจแกว่งไปมาระหว่าง -20 °C ในฤดูหนาวและ 60 °C บนผนังที่หันหน้าไปทางทิศใต้ในฤดูร้อน ให้ยืนยันช่วงการทำงานเต็มกำลังของอินเวอร์เตอร์ก่อนที่จะระบุ

อินเทอร์เฟซการสื่อสาร — Wi-Fi, อีเทอร์เน็ต, RS485 หรือ Modbus — กำหนดวิธีที่อินเวอร์เตอร์ทำงานร่วมกับแพลตฟอร์มการตรวจสอบและระบบการจัดการพลังงานในอาคาร สำหรับผู้ใช้ในที่พักอาศัย การตรวจสอบบนคลาวด์ผ่านแอพสมาร์ทโฟนมักจะเพียงพอแล้ว สำหรับผู้ให้บริการเชิงพาณิชย์ การเชื่อมต่อ RS485 หรือ Modbus ช่วยให้สามารถทำงานร่วมกับระบบ SCADA ในสถานที่และการแจ้งเตือนข้อผิดพลาดอัตโนมัติ

ผลประโยชน์ทางการเงินและสิ่งแวดล้อม

ผลประโยชน์ทางการเงินโดยตรงที่สุดของระบบพลังงานแสงอาทิตย์แบบกริดผูกคือการลดค่าไฟฟ้าที่ซื้อจากสาธารณูปโภค ในช่วงเวลากลางวัน การผลิตพลังงานแสงอาทิตย์จะชดเชยการใช้แบบเรียลไทม์ ส่วนเกินใดๆ ที่ไหลเข้าสู่โครงข่ายไฟฟ้า และประเทศในยุโรปส่วนใหญ่ก็มีรูปแบบการชดเชยสำหรับการส่งออกนั้น ไม่ว่าจะเป็นอัตราภาษีนำเข้าคงที่ การจัดการวัดสุทธิ หรือแรงจูงใจในการบริโภคเอง

ภายใต้รูปแบบการวัดแสงสุทธิทั่วไป มิเตอร์อัจฉริยะของคุณจะบันทึกทั้งพลังงานที่คุณดึงมาจากโครงข่ายและพลังงานที่คุณส่งออก ณ เวลาที่เรียกเก็บเงิน จำนวนเงินที่ส่งออกจะถูกเครดิตตามปริมาณการใช้ของคุณ ซึ่งจะทำให้ปริมาณสุทธิที่คุณจ่ายลดลง มิเตอร์อัจฉริยะแบบสองทิศทางสมัยใหม่จะจัดการบัญชีนี้โดยอัตโนมัติและแม่นยำ ซึ่งแตกต่างจากมิเตอร์แบบจานหมุนแบบอะนาล็อกรุ่นเก่าที่พวกเขาเปลี่ยน ในช่วงหลายเดือนที่มีการผลิตพลังงานแสงอาทิตย์สูงและความต้องการใช้ในครัวเรือนอยู่ในระดับปานกลาง ก็เป็นไปได้ที่จะลดค่าไฟฟ้าจากโครงข่ายให้ใกล้ศูนย์ได้

กรณีด้านสิ่งแวดล้อมตรงไปตรงมา ทุกกิโลวัตต์-ชั่วโมงที่สร้างขึ้นโดยระบบสุริยะที่ผูกกับกริดจะแทนที่หนึ่งกิโลวัตต์-ชั่วโมงที่อาจเกิดจากการผลิตความร้อนบนโครงข่าย เช่น ถ่านหิน ก๊าซ หรือน้ำมัน ตลอดอายุการใช้งานของระบบ 25 ปี การติดตั้งที่อยู่อาศัยทั่วไปขนาด 8 kW ในยุโรปกลางจะชดเชย CO₂ ประมาณ 150–200 ตัน ขึ้นอยู่กับความเข้มข้นของคาร์บอนของกริดในท้องถิ่น สำหรับธุรกิจที่มีภาระผูกพันในการรายงานความยั่งยืน พลังงานแสงอาทิตย์แบบผูกกับกริดจะช่วยลดการปล่อยก๊าซเรือนกระจกในขอบเขต 2 ที่วัดผลได้และตรวจสอบได้

ความมั่นคงด้านต้นทุนพลังงานถือเป็นผลประโยชน์รองแต่มีมูลค่าเพิ่มมากขึ้น อัตราค่าไฟฟ้าในยุโรปมีความผันผวนสูงในช่วงหลายปีที่ผ่านมา การติดตั้งพลังงานแสงอาทิตย์พร้อมอินเวอร์เตอร์ที่ผูกกับกริดจะล็อคส่วนหนึ่งของแหล่งจ่ายพลังงานของคุณโดยมีต้นทุนส่วนเพิ่มที่เกือบเป็นศูนย์ ทำให้มีฉนวนในระดับหนึ่งจากการเพิ่มภาษีในอนาคต สำหรับผู้ใช้ที่ต้องการขยายการป้องกันเพิ่มเติม การเปลี่ยนไปใช้อินเวอร์เตอร์ไฮบริดพร้อมที่เก็บแบตเตอรี่ถือเป็นขั้นตอนถัดไปที่สมเหตุสมผล และสตริงอินเวอร์เตอร์จำนวนมากในตลาดปัจจุบันได้รับการออกแบบให้ยอมรับส่วนเสริมการจัดเก็บข้อมูลโดยไม่ต้องเปลี่ยนระบบทั้งหมด

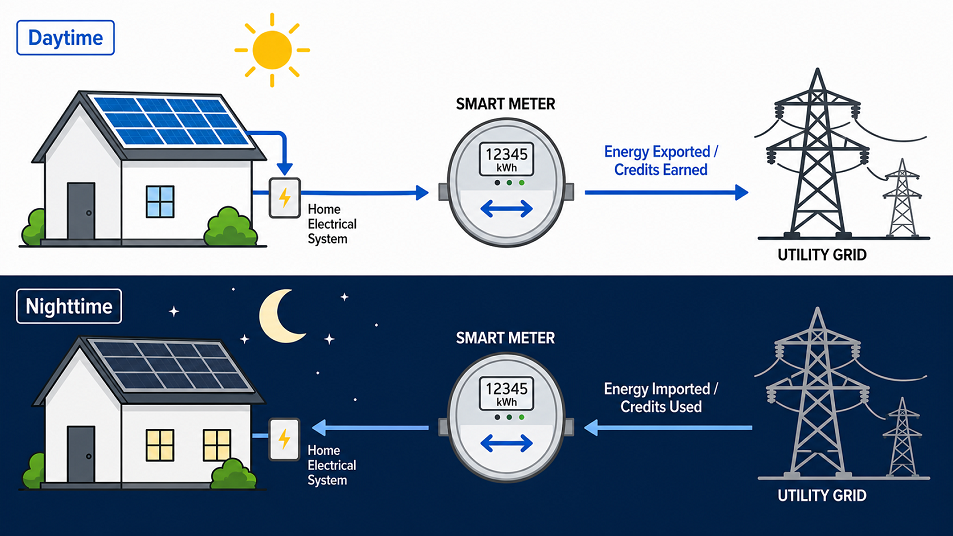

Infographic showing net metering energy flow: solar panels exporting surplus power to the grid during the day and drawing grid power at night through a bidirectional smart meter

การติดตั้งที่อยู่อาศัยและเชิงพาณิชย์

อินเวอร์เตอร์แบบผูกกริดให้บริการทั้งสองตลาด แต่ข้อกำหนดจะแตกต่างกันอย่างมากเมื่อคุณผ่านฟังก์ชันการแปลงพื้นฐานไปแล้ว

ระบบที่อยู่อาศัยในยุโรปโดยทั่วไปมีตั้งแต่ 3 kW ถึง 20 kW ครอบคลุมโดยอินเวอร์เตอร์สตริงเฟสเดียวหรือสามเฟสหนึ่งหรือจำนวนเล็กน้อย การกำหนดขนาดมักจะไม่ซับซ้อน: จับคู่เอาต์พุต AC ที่กำหนดของอินเวอร์เตอร์กับ 80–110% ของกำลังไฟฟ้า DC สูงสุดของอาเรย์ การลดขนาดลงเล็กน้อยหรือที่เรียกว่า DC oversizing นั้นเป็นเรื่องปกติ เนื่องจากแผงโซลาร์เซลล์แทบจะไม่ผลิตเอาท์พุตพิกัดสูงสุดพร้อมกัน และจะช่วยปรับปรุงประสิทธิภาพของอินเวอร์เตอร์ที่โหลดบางส่วนซึ่งครอบงำเกือบทั้งวัน หากมีการวางแผนการขยายในอนาคต ให้เลือกอินเวอร์เตอร์ที่มีพื้นที่ส่วนหัวในอินพุต DC หรือออกแบบระบบเพื่อให้สามารถเพิ่มยูนิตที่สองแบบขนานได้ ของเรา ชุดเซลล์แสงอาทิตย์สำหรับที่อยู่อาศัยสำหรับการติดตั้งที่บ้าน ได้รับการจับคู่ล่วงหน้ากับความจุของอินเวอร์เตอร์เพื่อทำให้การตัดสินใจนี้ง่ายขึ้น

การติดตั้งเชิงพาณิชย์ทำให้เกิดความซับซ้อนเพิ่มเติม โดยทั่วไประบบที่สูงกว่า 100 kW ต้องใช้อินเวอร์เตอร์ส่วนกลางสามเฟส ข้อตกลงการเชื่อมต่อกริดอย่างเป็นทางการกับผู้ให้บริการเครือข่ายการจำหน่าย (DNO) และการลงนามทางวิศวกรรมในการตั้งค่ารีเลย์ป้องกัน ข้อกำหนดในการตรวจสอบยังมีความต้องการมากขึ้น: โดยทั่วไปแล้วผู้จัดการสิ่งอำนวยความสะดวกต้องการแดชบอร์ดแบบเรียลไทม์ การแจ้งเตือนข้อผิดพลาดอัตโนมัติ และข้อมูลผลตอบแทนในอดีตสำหรับการรายงานประสิทธิภาพ แพลตฟอร์มการตรวจสอบขั้นสูงสามารถรวมข้อมูลการผลิตพลังงานแสงอาทิตย์เข้ากับระบบการจัดการพลังงานในอาคาร ช่วยให้เกิดกลยุทธ์การเปลี่ยนภาระโดยอัตโนมัติ ซึ่งจะเพิ่มสัดส่วนของไฟฟ้าพลังงานแสงอาทิตย์ที่ใช้เองและลดต้นทุนการนำเข้าโครงข่ายไฟฟ้าอีกด้วย

ทั้งสองกลุ่มได้รับประโยชน์จากปัจจัยขับเคลื่อนทางการเงินหลักที่เหมือนกัน — ค่าไฟฟ้าที่ลดลง รายได้จากการส่งออก และคุณสมบัติที่เป็นไปได้สำหรับอัตราภาษีที่เป็นมิตรต่อสิ่งแวดล้อมหรือใบรับรองความยั่งยืน — แต่ระยะเวลาคืนทุนและสถาปัตยกรรมอินเวอร์เตอร์ที่เหมาะสมนั้นแตกต่างกันเพียงพอสำหรับโครงการที่อยู่อาศัยและเชิงพาณิชย์ควรแยกกัน

การติดตั้ง การบำรุงรักษา และการแก้ไขปัญหา

การติดตั้งอินเวอร์เตอร์แบบผูกกริดเกี่ยวข้องกับการเชื่อมต่อไฟฟ้ากระแสสลับแบบสด และกระบวนการแจ้งเตือนหรืออนุมัติอย่างเป็นทางการกับผู้ให้บริการเครือข่ายการจำหน่ายในพื้นที่ ในประเทศแถบยุโรปส่วนใหญ่ งานนี้ต้องดำเนินการโดยช่างไฟฟ้าที่ได้รับการรับรองหรือผู้ติดตั้งพลังงานแสงอาทิตย์ที่ได้รับใบอนุญาต การติดตั้งแบบ DIY เป็นไปได้ทางเทคนิคในบางเขตอำนาจศาล แต่โดยทั่วไปแล้วจะทำให้การรับประกันของผู้ผลิตเป็นโมฆะ อาจไม่เป็นไปตามข้อกำหนดของบริษัทประกันภัย และในบางตลาดจะไม่ได้รับอนุญาตหากไม่ได้รับอนุมัติจาก DNO ที่ส่งมาจากผู้เชี่ยวชาญที่มีคุณสมบัติเหมาะสม

การบำรุงรักษาในแต่ละวันมีเพียงเล็กน้อยเมื่อเทียบกับอุปกรณ์ไฟฟ้าส่วนใหญ่ การตรวจสอบด้วยสายตาเป็นระยะ — การตรวจสอบการกัดกร่อน เสียงที่ผิดปกติจากพัดลมระบายความร้อน และการยืนยันว่ามีการดูแลรักษาช่องระบายอากาศรอบๆ ตัวเครื่อง — เพียงพอสำหรับการติดตั้งส่วนใหญ่ การอัปเดตเฟิร์มแวร์ที่ออกโดยผู้ผลิตควรใช้เมื่อพร้อมใช้งาน เนื่องจากมักจะกล่าวถึงการอัปเดตการปฏิบัติตามรหัสตารางและการปรับแต่งอัลกอริทึม MPPT ข้อมูลการตรวจสอบเป็นระบบเตือนภัยล่วงหน้าที่เชื่อถือได้มากที่สุด: ผลผลิตจำเพาะที่ลดลงอย่างต่อเนื่อง (kWh ต่อ kWp) เมื่อเทียบกับค่าพื้นฐานตามฤดูกาล มักจะเป็นสัญญาณแรกของความผิดปกติที่กำลังพัฒนา ไม่ว่าจะในอินเวอร์เตอร์ สายไฟ หรือตัวแผงเอง

สภาวะความผิดปกติทั่วไปและสาเหตุที่เป็นไปได้: อินเวอร์เตอร์ที่ไม่สามารถสตาร์ทในตอนเช้าแม้จะมีแสงแดด โดยทั่วไปจะระบุแรงดันไฟฟ้าของกริดหรือการอ่านความถี่นอกช่วงยอมรับของอินเวอร์เตอร์ ตรวจสอบว่าแหล่งจ่ายไฟของเพื่อนบ้านได้รับผลกระทบหรือไม่ ก่อนที่จะสันนิษฐานว่าฮาร์ดแวร์เกิดข้อผิดพลาด การตัดจ่ายแรงดันไฟฟ้าเกินซ้ำๆ ในด้านไฟฟ้ากระแสสลับเป็นเรื่องปกติในพื้นที่ที่มีการทะลุผ่านแสงอาทิตย์สูงบนโครงข่ายไฟฟ้าที่อ่อนแอ และอาจจำเป็นต้องปรับการตั้งค่ากำลังไฟฟ้ารีแอกทีฟของอินเวอร์เตอร์หรือเส้นโค้งการตอบสนองแรงดันไฟฟ้าโดยปรึกษากับ DNO การสื่อสารขาดหายที่ส่งผลต่อการตรวจสอบระยะไกลมักเป็นปัญหาเกี่ยวกับการกำหนดค่า Wi-Fi หรือเครือข่าย ไม่ใช่ข้อผิดพลาดของฮาร์ดแวร์ และแก้ไขได้โดยการตรวจสอบการตั้งค่าเราเตอร์หรือเปลี่ยนไปใช้การเชื่อมต่ออีเทอร์เน็ตแบบมีสาย

มาตรฐานความปลอดภัยและการปฏิบัติตาม

อินเวอร์เตอร์แบบผูกกริดทำงานที่จุดตัดของระบบสุริยะส่วนตัวและเครือข่ายไฟฟ้าสาธารณะ ซึ่งเป็นสาเหตุที่ว่าทำไมอินเวอร์เตอร์เหล่านี้จึงอยู่ภายใต้มาตรฐานที่ได้รับการทดสอบอย่างเข้มงวดที่สุดในด้านอิเล็กทรอนิกส์กำลัง การปฏิบัติตามข้อกำหนดไม่ใช่ทางเลือก - ระบบสาธารณูปโภคจะปฏิเสธแอปพลิเคชันการเชื่อมต่อกริดสำหรับอินเวอร์เตอร์ใดๆ ที่ไม่สามารถแสดงให้เห็นถึงความสอดคล้องกับมาตรฐานที่บังคับใช้ และโดยทั่วไปแล้วกรมธรรม์ประกันภัยสำหรับการติดตั้งพลังงานแสงอาทิตย์ก็จำเป็นต้องมีเช่นกัน

สำหรับตลาดอเมริกาเหนือ ข้อกำหนดพื้นฐานสองประการคือ UL 1741 และ IEEE 1547 UL 1741 เป็นมาตรฐานความปลอดภัยของผลิตภัณฑ์ที่ครอบคลุมการออกแบบทางไฟฟ้า เครื่องกล และความร้อนของอินเวอร์เตอร์ คอนเวอร์เตอร์ และตัวควบคุมการชาร์จที่ใช้ในการสร้างแบบกระจาย โดยกำหนดให้มีการทดสอบการป้องกันการพลิกคว่ำ การป้องกันกระแสเกิน และการตรวจจับข้อผิดพลาดของกราวด์ IEEE 1547 กำหนดข้อกำหนดในการเชื่อมต่อโครงข่ายและความสามารถในการทำงานร่วมกันในระดับระบบ โดยกำหนดวิธีที่อินเวอร์เตอร์ต้องตอบสนองต่อความเบี่ยงเบนของแรงดันไฟฟ้าและความถี่บนโครงข่าย และระบุโปรโตคอลการสื่อสารที่ช่วยให้ผู้ปฏิบัติงานด้านสาธารณูปโภคสามารถตรวจสอบ และลดสินทรัพย์การผลิตแบบกระจายได้ตามที่จำเป็น

สำหรับตลาดยุโรป กรอบการทำงานที่เทียบเท่านั้นสร้างขึ้นตามมาตรฐาน IEC 62116 และ EN 50549 IEC 62116 เป็นขั้นตอนการทดสอบระดับสากลสำหรับมาตรการป้องกันการพลิกคว่ำในอินเวอร์เตอร์ PV แบบโต้ตอบด้านสาธารณูปโภค โดยจะกำหนดสถานการณ์การทดสอบในกรณีที่เลวร้ายที่สุด — โหลดเรโซแนนซ์ที่สมดุลซึ่งออกแบบมาเพื่อรักษาเกาะ — และกำหนดให้อินเวอร์เตอร์ตรวจจับสภาพและตัดการเชื่อมต่อภายในสองวินาที EN 50549 (ส่วนที่ 1 และ 2) ครอบคลุมข้อกำหนดที่กว้างขึ้นสำหรับเครื่องกำเนิดไฟฟ้าที่เชื่อมต่อกับเครือข่ายการจ่ายไฟฟ้าสาธารณะแรงดันต่ำและแรงดันปานกลาง รวมถึงเส้นโค้งการตอบสนองแรงดันไฟฟ้าและความถี่ ความสามารถในการใช้พลังงานรีแอกทีฟ และการตั้งค่ารีเลย์ป้องกันอินเทอร์เฟซ ในเยอรมนีโดยเฉพาะ VDE-AR-N 4105 ใช้กับการเชื่อมต่อแรงดันไฟฟ้าต่ำ และเพิ่มข้อกำหนดระดับชาติเพิ่มเติมจากบรรทัดฐานของยุโรป อินเวอร์เตอร์ที่จำหน่ายในยุโรปควรมีประกาศความสอดคล้องสำหรับส่วนที่เกี่ยวข้องของมาตรฐานเหล่านี้ และผู้ติดตั้งควรตรวจสอบว่ารุ่นเฉพาะนั้นอยู่ในรายการอุปกรณ์ที่ได้รับอนุมัติจาก DNO ก่อนที่จะตัดสินใจออกแบบ

ประเด็นที่เป็นประโยชน์สำหรับผู้ซื้อ: ตรวจสอบเสมอว่าอินเวอร์เตอร์ที่คุณระบุมีใบรับรองที่จำเป็นในประเทศของคุณ ไม่ใช่เพียงเครื่องหมาย CE ทั่วไป เครื่องหมาย CE บนอินเวอร์เตอร์พลังงานแสงอาทิตย์เป็นการยืนยันว่าผู้ผลิตมีความสอดคล้องตามประกาศในตัวเอง — โดยตัวมันเองไม่ได้ยืนยันว่าเครื่องได้รับการทดสอบอย่างอิสระตาม IEC 62116 หรือ EN 50549 หากมีข้อสงสัย ให้ค้นหารายงานผลการทดสอบของบุคคลที่สามจากห้องปฏิบัติการที่ได้รับการรับรอง หรือปรึกษากับ เอกสารมาตรฐานการทดสอบป้องกันการสะดุด IEC 62116 บน IEEE Xplore สำหรับข้อกำหนดทางเทคนิคฉบับเต็ม

คำถามที่พบบ่อย

อินเวอร์เตอร์กริดไทสามารถทำงานได้ในระหว่างที่ไฟฟ้าดับหรือไม่?

ไม่ — ไม่ใช่โดยไม่มีฮาร์ดแวร์เพิ่มเติม กฎหมายกำหนดให้อินเวอร์เตอร์ผูกกริดมาตรฐานต้องปิดเครื่องเมื่อตรวจพบว่ากริดสูญเสียพลังงาน การปิดระบบป้องกันการสะดุดนี้ช่วยปกป้องพนักงานสาธารณูปโภคจากสายไฟฟ้าที่มีกระแสไฟฟ้าอยู่ หากไฟสำรองระหว่างไฟฟ้าดับถือเป็นเรื่องสำคัญ คุณจะต้องใช้อินเวอร์เตอร์ไฮบริดพร้อมระบบแบตเตอรี่ หรือมีวงจรสำรองนอกกริดแยกต่างหาก สตริงอินเวอร์เตอร์สมัยใหม่หลายตัวได้รับการออกแบบให้มีเส้นทางการอัพเกรดแบบไฮบริด ดังนั้นจึงควรพิจารณาสิ่งนี้ในขั้นตอนการออกแบบ แม้ว่าคุณจะไม่ได้เพิ่มพื้นที่จัดเก็บข้อมูลในทันทีก็ตาม

อินเวอร์เตอร์แบบผูกกริดมีอายุการใช้งานนานเท่าใด

ผู้ผลิตส่วนใหญ่รับประกันสตริงอินเวอร์เตอร์เป็นเวลา 10 ถึง 12 ปี โดยมีตัวเลือกการรับประกันขยายออกไปเป็น 20 ปี อายุการใช้งานจริงมักจะเกินระยะเวลาการรับประกัน — 15 ถึง 20 ปีถือเป็นความคาดหวังที่แท้จริงสำหรับเครื่องที่มีคุณภาพซึ่งติดตั้งในสถานที่ที่มีการระบายอากาศได้ดี โดยทั่วไปไมโครอินเวอร์เตอร์จะมีการรับประกัน 25 ปี ซึ่งตรงกับอายุการใช้งานที่คาดหวังของแผงที่ใช้ ส่วนประกอบการสึกหรอหลักในสตริงอินเวอร์เตอร์คือตัวเก็บประจุด้วยไฟฟ้าและพัดลมระบายความร้อน การแทนที่สิ่งเหล่านี้เมื่ออายุ 10–12 ปีเป็นวิธีที่คุ้มค่าในการยืดอายุการใช้งาน

ฉันต้องใช้อินเวอร์เตอร์ขนาดใดสำหรับระบบที่พักอาศัย

จุดเริ่มต้นในทางปฏิบัติคือการจับคู่เอาต์พุต AC ที่กำหนดของอินเวอร์เตอร์กับประมาณ 80–110% ของกำลังไฟฟ้าสูงสุด DC ของอาเรย์ของคุณ โดยทั่วไปแผงอาร์เรย์ขนาด 10 kWp จะจับคู่กับอินเวอร์เตอร์ขนาด 9–10 kW การลดขนาดของอินเวอร์เตอร์ลงเล็กน้อย (การเพิ่มขนาด DC มากเกินไป) เป็นเรื่องปกติ เนื่องจากแผงควบคุมไม่ค่อยทำงานที่พิกัดสูงสุดพร้อมกัน และจะปรับปรุงประสิทธิภาพในระหว่างสภาวะโหลดบางส่วนซึ่งครอบงำวันทำงานส่วนใหญ่ ผู้ติดตั้งพลังงานแสงอาทิตย์ของคุณควรตรวจสอบขนาดนี้โดยเทียบกับการวางแนวหลังคาของคุณ ข้อมูลการฉายรังสีในพื้นที่ และปัจจัยแรเงาใดๆ

อินเวอร์เตอร์แบบกริดไทเหมือนกับอินเวอร์เตอร์แบบไฮบริดหรือไม่

ไม่ อินเวอร์เตอร์แบบผูกกริดจะเชื่อมต่อแผงโซลาร์เซลล์ของคุณเข้ากับโครงข่ายไฟฟ้า และไม่รวมการจัดการแบตเตอรี่ อินเวอร์เตอร์ไฮบริดเพิ่มอินเทอร์เฟซแบตเตอรี่ DC-ควบคู่ ช่วยให้ระบบสามารถจัดเก็บพลังงานแสงอาทิตย์ส่วนเกินเพื่อใช้ในเวลากลางคืนหรือในช่วงที่ไฟดับ อินเวอร์เตอร์ไฮบริดมีราคาแพงกว่าและซับซ้อนกว่าเล็กน้อยในการติดตั้ง แต่ให้ความเป็นอิสระและความยืดหยุ่นด้านพลังงานมากกว่า หากคุณไม่แน่ใจว่าระบบใดที่เหมาะกับสถานการณ์ของคุณ การเริ่มต้นด้วยระบบ grid-tie-only และการอัพเกรดในภายหลังเป็นเส้นทางที่เป็นไปได้ โดยมีเงื่อนไขว่าอินเวอร์เตอร์เดิมได้รับการออกแบบให้ยอมรับโมดูลเสริมแบตเตอรี่

ฉันควรมองหาใบรับรองอะไรบ้างเมื่อซื้ออินเวอร์เตอร์กริดไทในยุโรป

อย่างน้อยที่สุด ให้มองหาความสอดคล้องกับ IEC 62116 (ขั้นตอนการทดสอบการป้องกันการหลุดร่อน), EN 50549-1 (ข้อกำหนดการเชื่อมต่อแรงดันต่ำ) และรหัสกริดแห่งชาติที่ใช้ในประเทศของคุณ — VDE-AR-N 4105 ในเยอรมนี, G98/G99 ในสหราชอาณาจักร หรือเทียบเท่า รายงานการทดสอบโดยบุคคลที่สามจากห้องปฏิบัติการที่ได้รับการรับรองให้การรับประกันที่ดีกว่าการประกาศด้วยตนเองของผู้ผลิต DNO ของคุณอาจรักษารายการอุปกรณ์ที่ได้รับอนุมัติไว้ การตรวจสอบสิ่งนี้ก่อนที่จะสรุปข้อมูลจำเพาะของผลิตภัณฑ์จะช่วยหลีกเลี่ยงความล่าช้าในขั้นตอนการอนุมัติการเชื่อมต่อโครงข่าย

ฉันจะตรวจสอบประสิทธิภาพของอินเวอร์เตอร์กริดไทได้อย่างไร

อินเวอร์เตอร์สมัยใหม่ส่วนใหญ่มีการตรวจสอบในตัวผ่าน Wi-Fi หรืออีเทอร์เน็ต โดยสามารถเข้าถึงข้อมูลได้ผ่านแอปของผู้ผลิตหรือเว็บพอร์ทัล ตัวชี้วัดหลักที่ต้องติดตาม ได้แก่ อัตราผลตอบแทนพลังงานรายวันและรายเดือน (kWh) กำลังไฟฟ้าเอาท์พุตสูงสุด และอัตราผลตอบแทนจำเพาะ (kWh ต่อ kWp ที่ติดตั้ง) เปรียบเทียบกับข้อมูลการฉายรังสีในพื้นที่ การลดลงอย่างต่อเนื่องของผลผลิตจำเพาะ แทนที่จะเป็นผลผลิตสัมบูรณ์ ซึ่งแปรผันตามธรรมชาติตามฤดูกาล เป็นตัวบ่งชี้ปัญหาของระบบที่เชื่อถือได้มากที่สุด สำหรับการติดตั้งเชิงพาณิชย์ การเชื่อมต่อ RS485 หรือ Modbus ช่วยให้สามารถทำงานร่วมกับแพลตฟอร์มการจัดการพลังงานของบริษัทอื่นเพื่อการวิเคราะห์ขั้นสูงและการรายงานอัตโนมัติ
